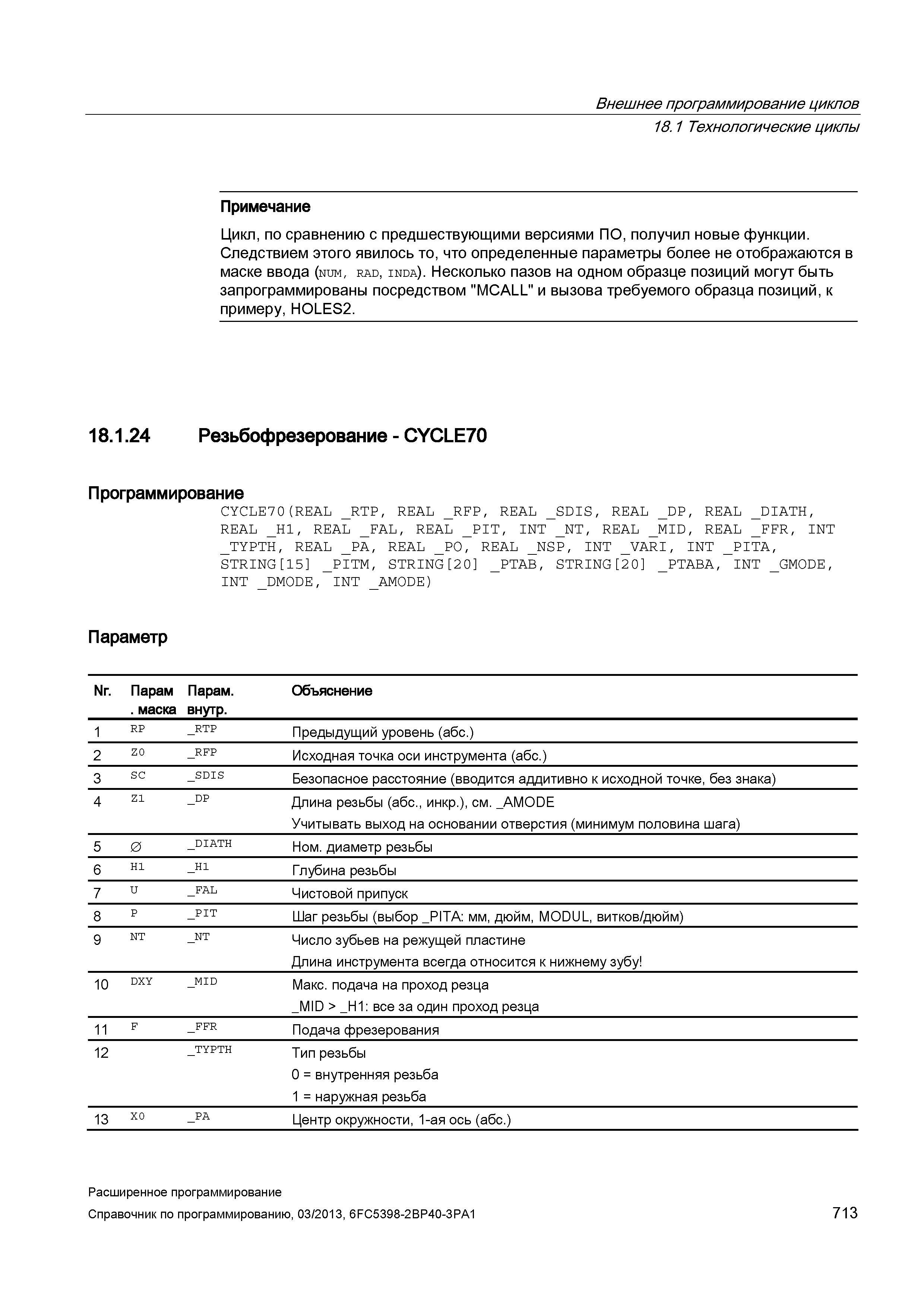

Внешнее программирование циклов 18.1 Технологические циклыы Примечание Цикл, по сравнению с предшествующими версиями ПО, получил новые функции. Следствием этого явилось то, что определенные параметры более не отображаются в маске ввода (num, rad, inda). Несколько пазов на одном образце позиций могут быть запрограммированы посредством "MCALL" и вызова требуемого образца позиций, к примеру, HOLES2. 18.1.24 Резьбофрезерование - CYCLE70 Программирование CYCLE7 0(REAL _RTP, REAL _RFP, REAL _SDIS, REAL _DP, REAL _DIATH, REAL _H1, REAL _FAL, REAL _PIT, INT _NT, REAL _MID, REAL _FFR, INT _TYPTH, REAL _pa, REAL _po, REAL _NSP, INT _VARI, INT _PITA, STRING 15 _PITM, STRING 20 _PTAB, STRING 20 _PTABA, INT _GMODE, INT _DMODE, INT _AMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 RP _RTP Предыдущий уровень (абс.) 2 Z0 _RFP Исходная точка оси инструмента (абс.) 3 SC _SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 _DP Длина резьбы (абс., инкр.), см. _AMODE Учитывать выход на основании отверстия (минимум половина шага) 5 0 _DIATH Ном. диаметр резьбы 6 H1 _H1 Глубина резьбы 7 U _FAL Чистовой припуск 8 P _PIT Шаг резьбы (выбор _PITA: мм, дюйм, MODUL, витков/дюйм) 9 NT _NT Число зубьев на режущей пластине Длина инструмента всегда относится к нижнему зубу 10 DXY _MID Макс. подача на проход резца _MID > _H1: все за один проход резца 11 F _FFR Подача фрезерования 12 _TYPTH Тип резьбы 0 = внутренняя резьба 1 = наружная резьба 13 X0 _PA Центр окружности, 1-ая ось (абс.) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 713
