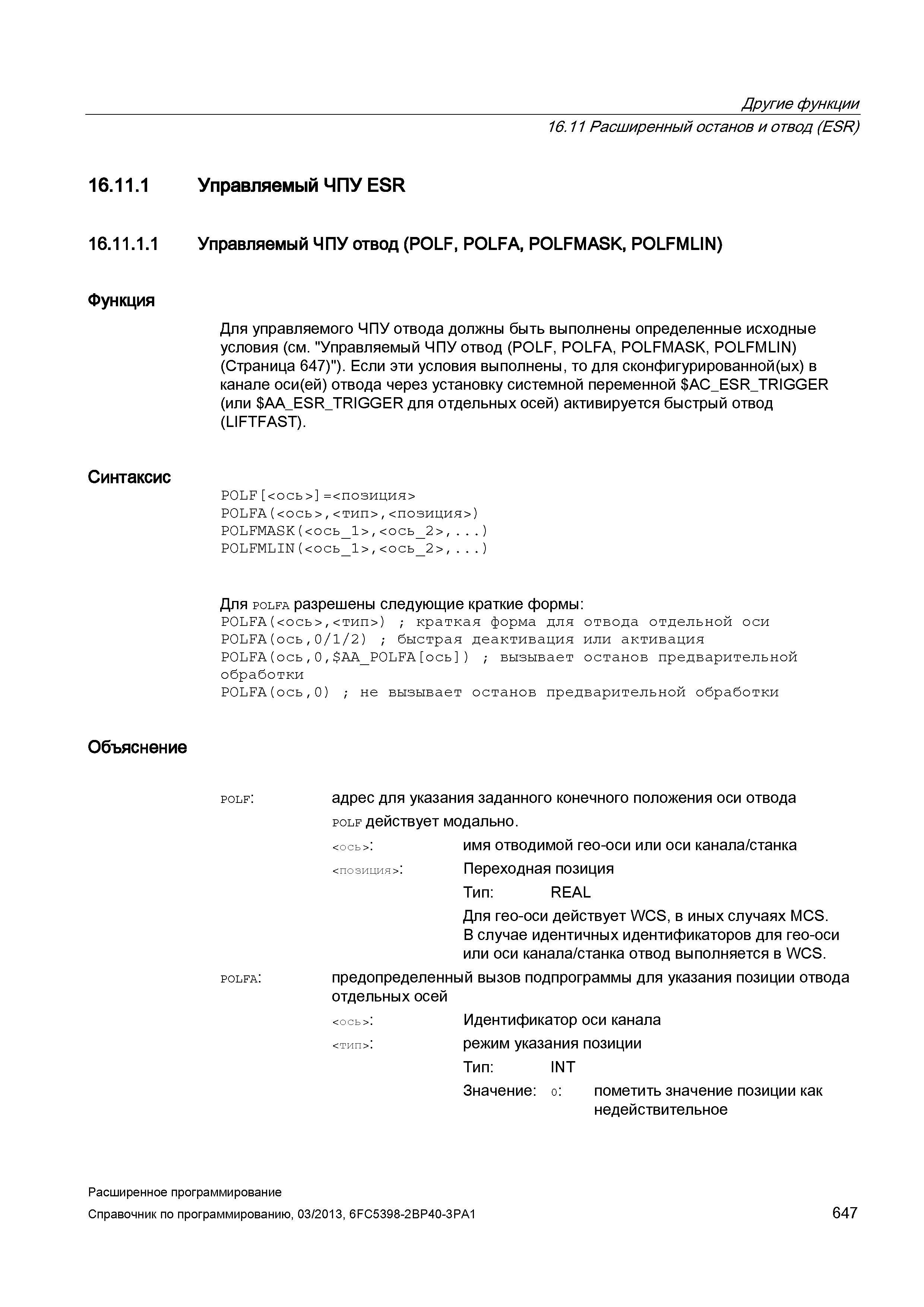

Другие функции 16.11 Расширенный останов и отвод (ESR) 16.11.1 Управляемый ЧПУ ESR 16.11.1.1 Управляемый ЧПУ отвод (POLF, POLFA, POLFMASK, POLFMLIN) Функция Для управляемого ЧПУ отвода должны быть выполнены определенные исходные условия (см. "Управляемый ЧПУ отвод (POLF, POLFA, POLFMASK, POLFMLIN) (Страница 647)"). Если эти условия выполнены, то для сконфигурированной(ых) в канале оси(ей) отвода через установку системной переменной AC_ESR_TRIGGER (или AA_ESR_TRIGGER для отдельных осей) активируется быстрый отвод (LIFTFAST). Синтаксис РОЬЕ <ось> =<позиция> РОЬЕА(<ось >,<тип>,<позиция>) POLFMASK(<ось_1>,<ось_2>,...) РОЬЕМЫЫ(<ось_1>,<ось_2>,...) Для polfa разрешены следующие краткие формы: РОЬЕА(<ось>,<тип>) ; краткая форма для отвода отдельной оси POLFA(ось,0/1/2) ; быстрая деактивация или активация POLFA(ось,0, AA_P0LFA ось ) ; вызывает останов предварительной обработки POLFA ) ; не вызывает останов предварительной обработки Объяснение polf: адрес для указания заданного конечного положения оси отвода polf действует модально. <ось>: имя отводимой гео-оси или оси канала/станка <позиция> : Переходная позиция Тип: REAL Для гео-оси действует WСS, в иных случаях MСS. В случае идентичных идентификаторов для гео-оси или оси канала/станка отвод выполняется в WСS. polfa: предопределенный вызов подпрограммы для указания позиции отвода отдельных осей <ось > : Идентификатор оси канала <тип> : режим указания позиции Тип: INT Значение: 0: пометить значение позиции как недействительное Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 647
