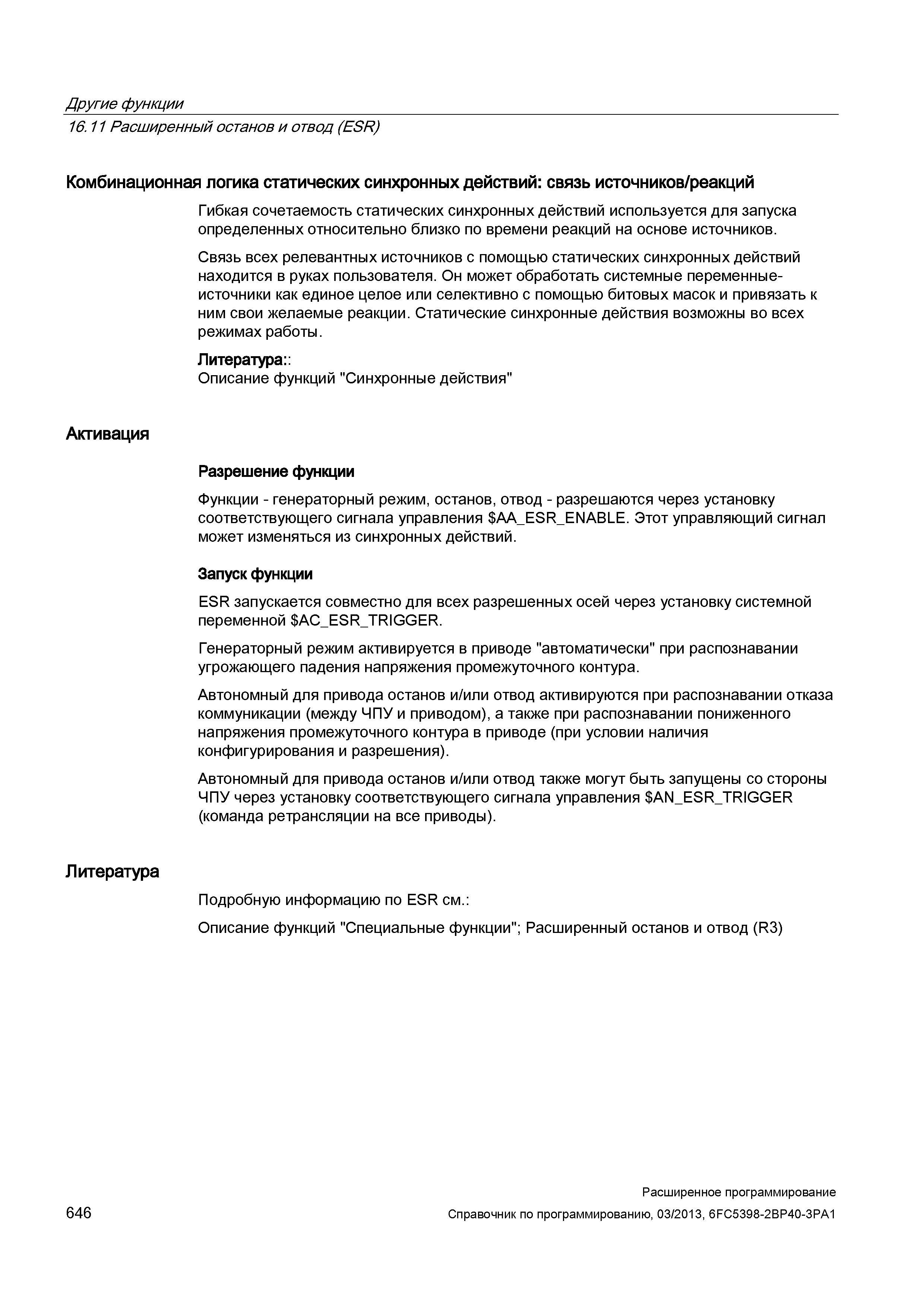

Другие функции 16.11 Расширенный останов и отвод (ESR) Комбинационная логика статических синхронных действий: связь источников/реакций Гибкая сочетаемость статических синхронных действий используется для запуска определенных относительно близко по времени реакций на основе источников. Связь всех релевантных источников с помощью статических синхронных действий находится в руках пользователя. Он может обработать системные переменные-источники как единое целое или селективно с помощью битовых масок и привязать к ним свои желаемые реакции. Статические синхронные действия возможны во всех режимах работы. Литература Описание функций "Синхронные действия" Активация Разрешение функции Функции - генераторный режим, останов, отвод - разрешаются через установку соответствующего сигнала управления AA_ESR_ENABLE. Этот управляющий сигнал может изменяться из синхронных действий. Запуск функции ESR запускается совместно для всех разрешенных осей через установку системной переменной AC_ESR_TRIGGER. Генераторный режим активируется в приводе "автоматически" при распознавании угрожающего падения напряжения промежуточного контура. Автономный для привода останов и/или отвод активируются при распознавании отказа коммуникации (между ЧПУ и приводом), а также при распознавании пониженного напряжения промежуточного контура в приводе (при условии наличия конфигурирования и разрешения). Автономный для привода останов и/или отвод также могут быть запущены со стороны ЧПУ через установку соответствующего сигнала управления AN_ESR_TRIGGER (команда ретрансляции на все приводы). Литература Подробную информацию по ESR см.: Описание функций "Специальные функции"; Расширенный останов и отвод (R3) 646 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
