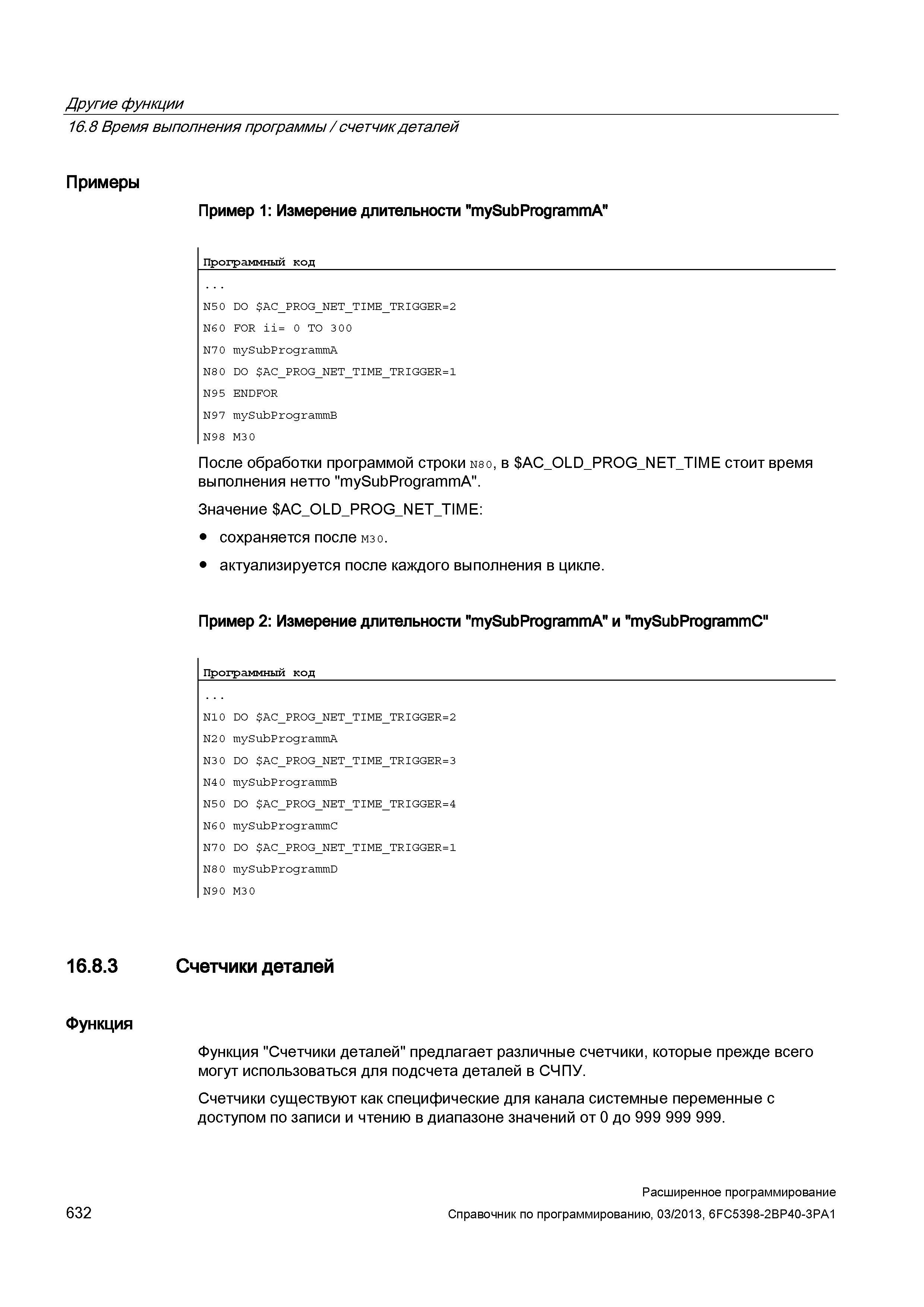

Другие функции 16.8 Время выполнения программы / счетчик деталей Примеры Пример 1: Измерение длительности "mySubProgrammA" Программный код N5 0 DO AC_PROG_NET_TIME_TRIGGER=2 N60 FOR ii= 0 TO 300 N7 0 mySubProgrammA N8 0 DO AC_PROG_NET_TIME_TRIGGER=1 N95 ENDFOR N97 mySubProgrammB N98 M30 После обработки программой строки N80, в AC_OLD_PROG_NET_TIME стоит время выполнения нетто "mySubProgrammA". Значение AC_OLD_PROG_NET_TIME: сохраняется после M3 0. актуализируется после каждого выполнения в цикле. Пример 2: Измерение длительности "mySubProgrammA" и "mySubProgrammC" Программный код N10 DO AC_PROG_NET_TIME_TRIGGER=2 N2 0 mySubProgrammA N3 0 DO AC_PROG_NET_TIME_TRIGGER=3 N4 0 mySubProgrammB N5 0 DO AC_PROG_NET_TIME_TRIGGER=4 N6 0 mySubProgrammC N70 DO AC_PROG_NET_TIME_TRIGGER=1 N8 0 mySubProgrammD N90 M30 16.8.3 Счетчики деталей Функция Функция "Счетчики деталей" предлагает различные счетчики, которые прежде всего могут использоваться для подсчета деталей в СЧПУ. Счетчики существуют как специфические для канала системные переменные с доступом по записи и чтению в диапазоне значений от 0 до 999 999 999. 632 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
