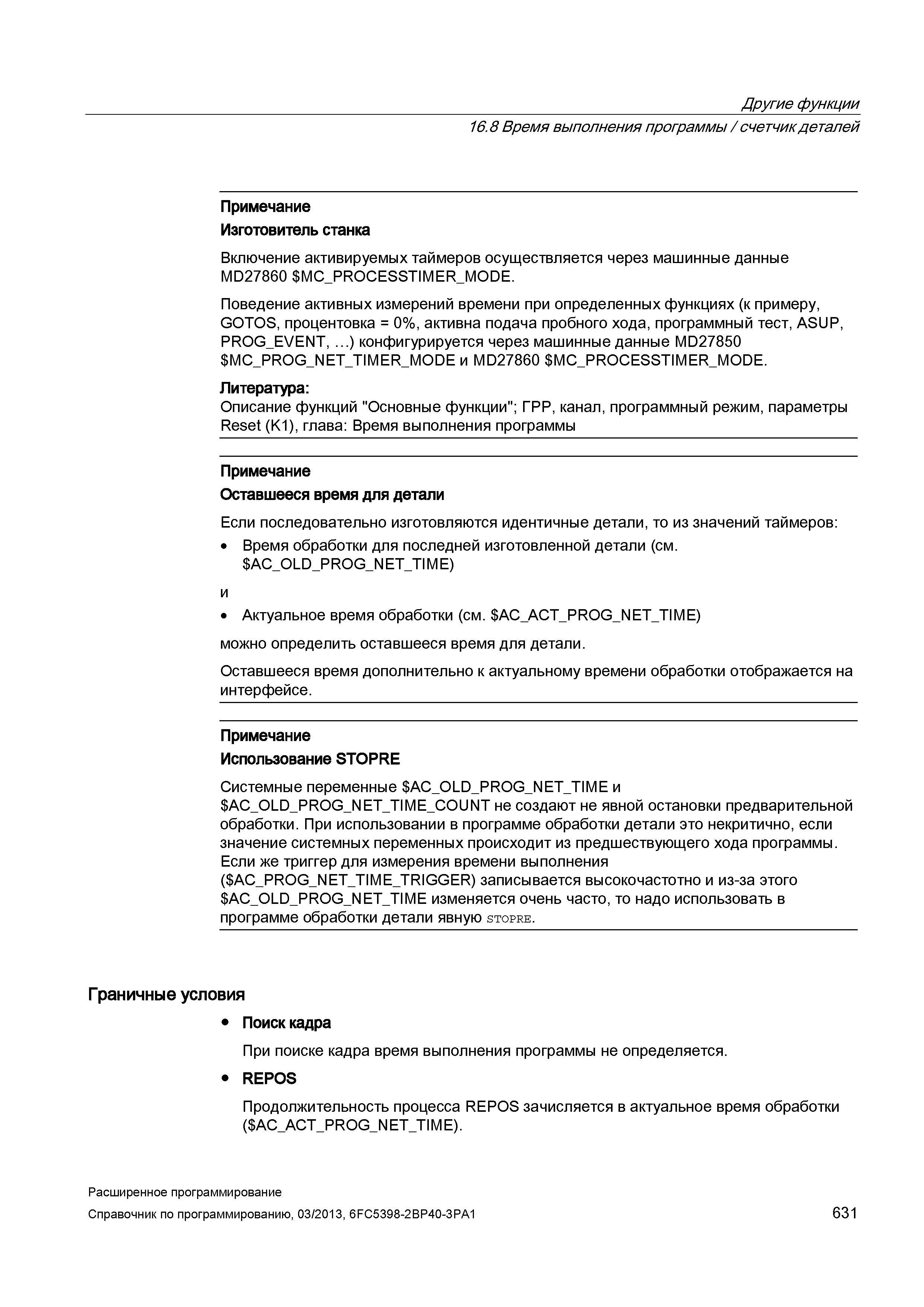

631 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.631

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 631 0631 Lab2u

Другие функции 16.8 Время выполнения программы /счетчик деталей Примечание Изготовитель станка Включение активируемых таймеров осуществляется через машинные данные MD27860 MC_PROCESSTIMER_MODE. Поведение активных измерений времени при определенных функциях (к примеру, GOTOS, процентовка = 0%, активна подача пробного хода, программный тест, ASUP, PROG_EVENT, ...) конфигурируется через машинные данные MD27850 MC_PROG_NET_TIMER_MODE и MD27860 MC_PROCESSTIMER_MODE. Литература: Описание функций "Основные функции"; ГРР, канал, программный режим, параметры Reset (K1), глава: Время выполнения программы Примечание Оставшееся время для детали Если последовательно изготовляются идентичные детали, то из значений таймеров: Время обработки для последней изготовленной детали (см. AC_OLD_PROG_N ET_TIME) и Актуальное время обработки (см. AC_ACT_PROG_NET_TIME) можно определить оставшееся время для детали. Оставшееся время дополнительно к актуальному времени обработки отображается на интерфейсе. Примечание Использование STOPRE Системные переменные AC_OLD_PROG_NET_TIME и AC_OLD_PROG_NET_TIME_COUNT не создают не явной остановки предварительной обработки. При использовании в программе обработки детали это некритично, если значение системных переменных происходит из предшествующего хода программы. Если же триггер для измерения времени выполнения ( AC_PROG_NET_TIME_TRIGGER) записывается высокочастотно и из-за этого AC_OLD_PROG_NET_TIME изменяется очень часто, то надо использовать в программе обработки детали явную stopre. Граничные условия Поиск кадра При поиске кадра время выполнения программы не определяется. REPOS Продолжительность процесса REPOS зачисляется в актуальное время обработки ( AC_ACT_PROG_NET_TIME). Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 631
