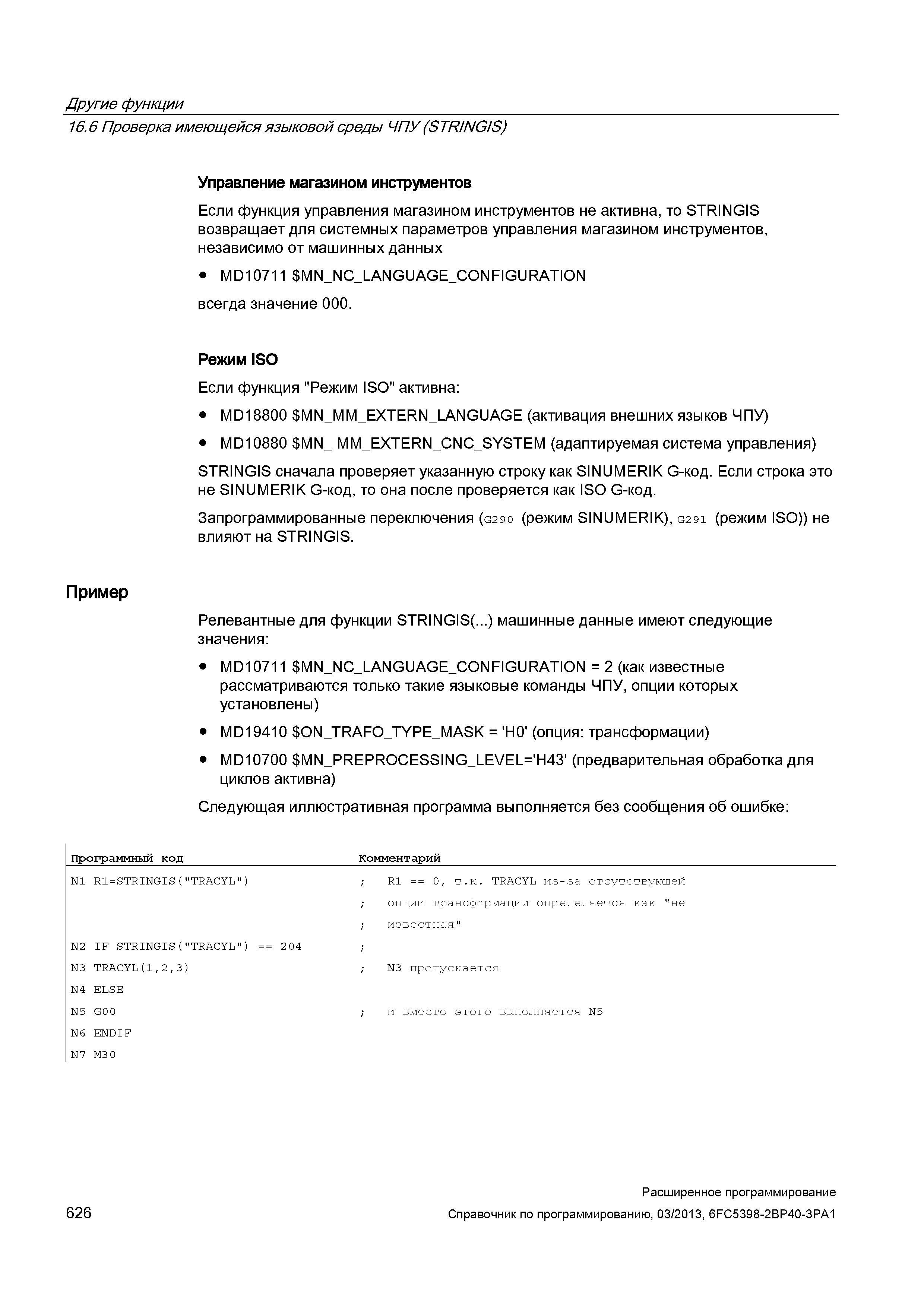

Другие функции 16.6 Проверка имеющейся языковой среды ЧПУ (STR/NG/S) Управление магазином инструментов Если функция управления магазином инструментов не активна, то STRINGIS возвращает для системных параметров управления магазином инструментов, независимо от машинных данных MD10711 MN_NC_LANGUAGE_CONFIGURATION всегда значение 000. Режим ISO Если функция "Режим ISO" активна: MD18800 MN_MM_EXTERN_LANGUAGE (активация внешних языков ЧПУ) MD10880 MN_ MM_EXTERN_CNC_SYSTEM (адаптируемая система управления) STRINGIS сначала проверяет указанную строку как SINUMERIK G-код. Если строка это не SINUMERIK G-код, то она после проверяется как ISO G-код. Запрограммированные переключения (G290 (режим SINUMERIK), G291 (режим ISO)) не влияют на STRINGIS. Пример Релевантные для функции STRINGIS(...) машинные данные имеют следующие значения: MD10711 MN_NC_LANGUAGE_CONFIGURATION = 2 (как известные рассматриваются только такие языковые команды ЧПУ, опции которых установлены) MD19410 ON_TRAFO_TYPE_MASK = 'H0' (опция: трансформации) MD10700 MN_PREPROCESSING_LEVEL='H43' (предварительная обработка для циклов активна) Следующая иллюстративная программа выполняется без сообщения об ошибке: Программный код Комментарий N1 R1=STRINGIS("TRACYL") N2 IF STRINGIS("TRACYL") N3 TRACYL(1,2,3) N4 ELSE N5 G00 N6 ENDIF N7 M30 = = 204 R1 0, т.к. TRACYL из-за отсутствующей опции трансформации определяется как "не известная" N3 пропускается и вместо этого выполняется N5 626 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
