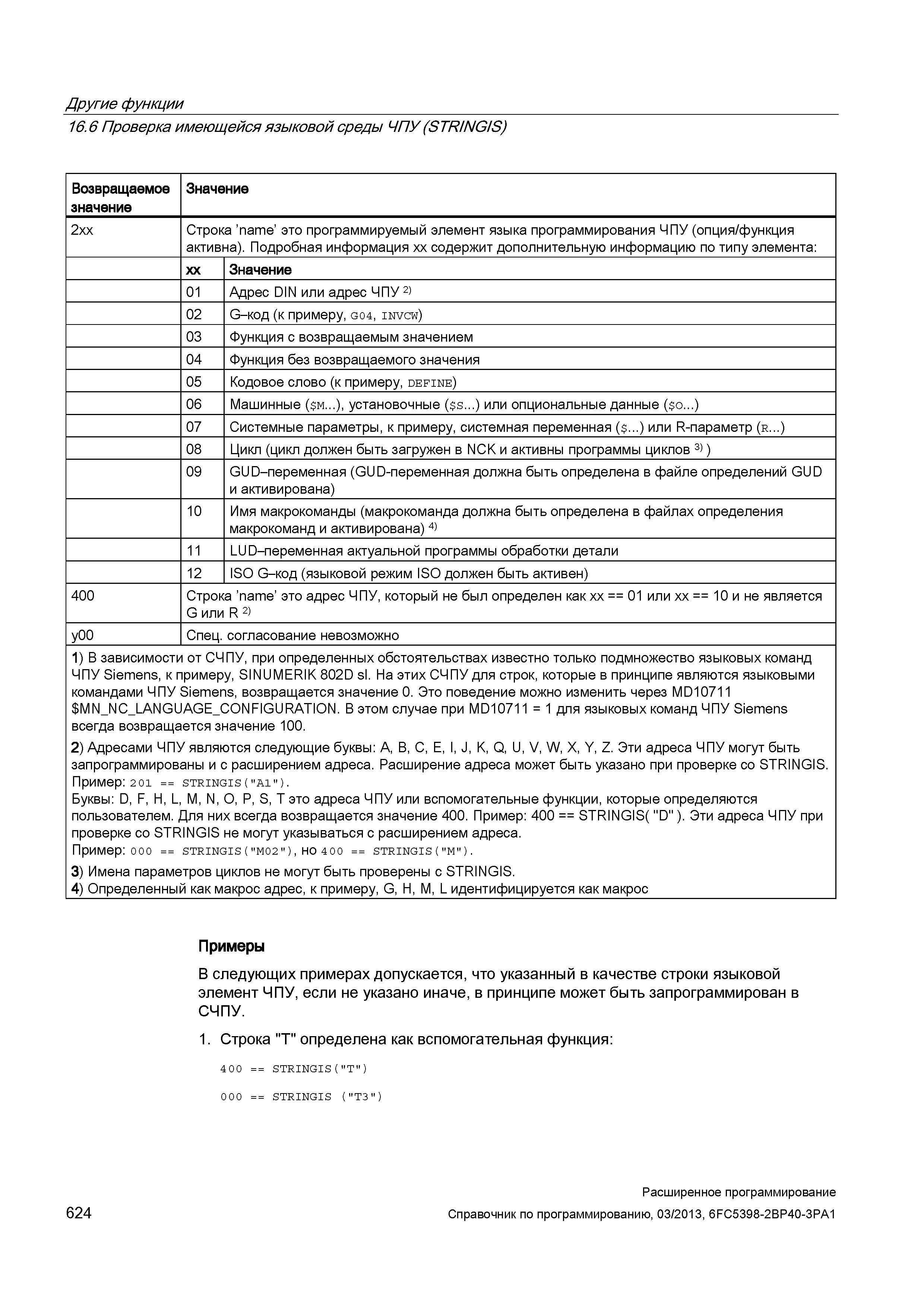

Другие функции 16.6 Проверка имеющейся языковой среды ЧПУ (STR/NG/S) Возвращаемое значение Значение 2xx Строка 'name' это программируемый элемент языка программирования ЧПУ (опция/функция активна). Подробная информация xx содержит дополнительную информацию по типу элемента: xx Значение 01 Адрес DIN или адрес ЧПУ 2) 02 G-код (к примеру, G04, invcw) 03 Функция с возвращаемым значением 04 Функция без возвращаемого значения 05 Кодовое слово (к примеру, define) 06 Машинные ( м...), установочные ( s...) или опциональные данные ( о...) 07 Системные параметры, к примеру, системная переменная ( ...) или R-параметр (r...) 08 Цикл (цикл должен быть загружен в NCK и активны программы циклов 3) ) 09 GUD-переменная (GUD-переменная должна быть определена в файле определений GUD и активирована) 10 Имя макрокоманды (макрокоманда должна быть определена в файлах определения макрокоманд и активирована) 4) 11 LUD-переменная актуальной программы обработки детали 12 ISO G-код (языковой режим ISO должен быть активен) 400 Строка 'name' это адрес ЧПУ, который не был определен как xx 01 или xx 10 и не является G или R 2) y00 Спец. согласование невозможно 1) В зависимости от СЧПУ, при определенных обстоятельствах известно только подмножество языковых команд ЧПУ Siemens, к примеру, SINUMERIK 802D sl. На этих СЧПУ для строк, которые в принципе являются языковыми командами ЧПУ Siemens, возвращается значение 0. Это поведение можно изменить через MD10711 MN_NC_LANGUAGE_CONFIGURATION. В этом случае при MD10711 = 1 для языковых команд ЧПУ Siemens всегда возвращается значение 100. 2) Адресами ЧПУ являются следующие буквы: A, B, C, E, I, J, K, Q, U, V, W, X, Y, Z. Эти адреса ЧПУ могут быть запрограммированы и с расширением адреса. Расширение адреса может быть указано при проверке со STRINGIS. Пример: 2 01 stringiscai"). Буквы: D, F, H, L, M, N, O, P, S, T это адреса ЧПУ или вспомогательные функции, которые определяются пользователем. Для них всегда возвращается значение 400. Пример: 400 STRINGIS( "D" ). Эти адреса ЧПУ при проверке со STRINGIS не могут указываться с расширением адреса. Пример: 000 stringis("M02"), но 400 stringisCm"). 3) Имена параметров циклов не могут быть проверены с STRINGIS. 4) Определенный как макрос адрес, к примеру, G, H, M, L идентифицируется как макрос Примеры В следующих примерах допускается, что указанный в качестве строки языковой элемент ЧПУ, если не указано иначе, в принципе может быть запрограммирован в СЧПУ. 1. Строка "T" определена как вспомогательная функция: 400 STRINGISCT") 000 STRINGIS ("T3") 624 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
