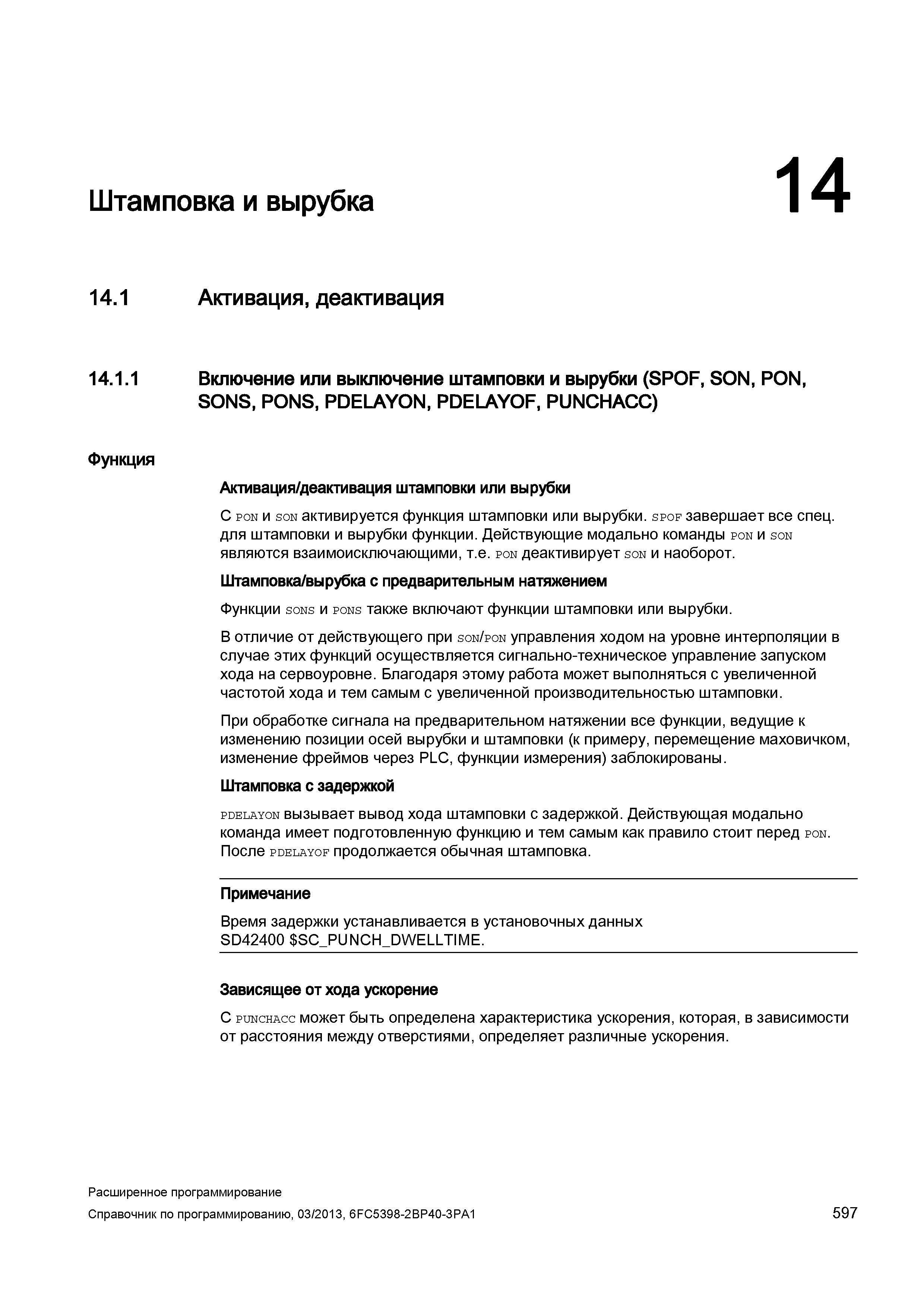

Штамповка и вырубка 14 14.1 Активация, деактивация 14.1.1 Включение или выключение штамповки и вырубки (SPOF, SON, PON, SONS, PONS, PDELAYON, PDELAYOF, PUNCHACC) Функция Активация/деактивация штамповки или вырубки С pon и son активируется функция штамповки или вырубки. spof завершает все спец. для штамповки и вырубки функции. Действующие модально команды pon и son являются взаимоисключающими, т.е. pon деактивирует son и наоборот. Штамповка/вырубка с предварительным натяжением Функции sons и pons также включают функции штамповки или вырубки. В отличие от действующего при son/pon управления ходом на уровне интерполяции в случае этих функций осуществляется сигнально-техническое управление запуском хода на сервоуровне. Благодаря этому работа может выполняться с увеличенной частотой хода и тем самым с увеличенной производительностью штамповки. При обработке сигнала на предварительном натяжении все функции, ведущие к изменению позиции осей вырубки и штамповки (к примеру, перемещение маховичком, изменение фреймов через PLC, функции измерения) заблокированы. Штамповка с задержкой pdelayon вызывает вывод хода штамповки с задержкой. Действующая модально команда имеет подготовленную функцию и тем самым как правило стоит перед pon. После pdelayof продолжается обычная штамповка. Примечание Время задержки устанавливается в установочных данных SD42400 SC_PUNCH_DWELLTIME. Зависящее от хода ускорение С punchacc может быть определена характеристика ускорения, которая, в зависимости от расстояния между отверстиями, определяет различные ускорения. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 597
