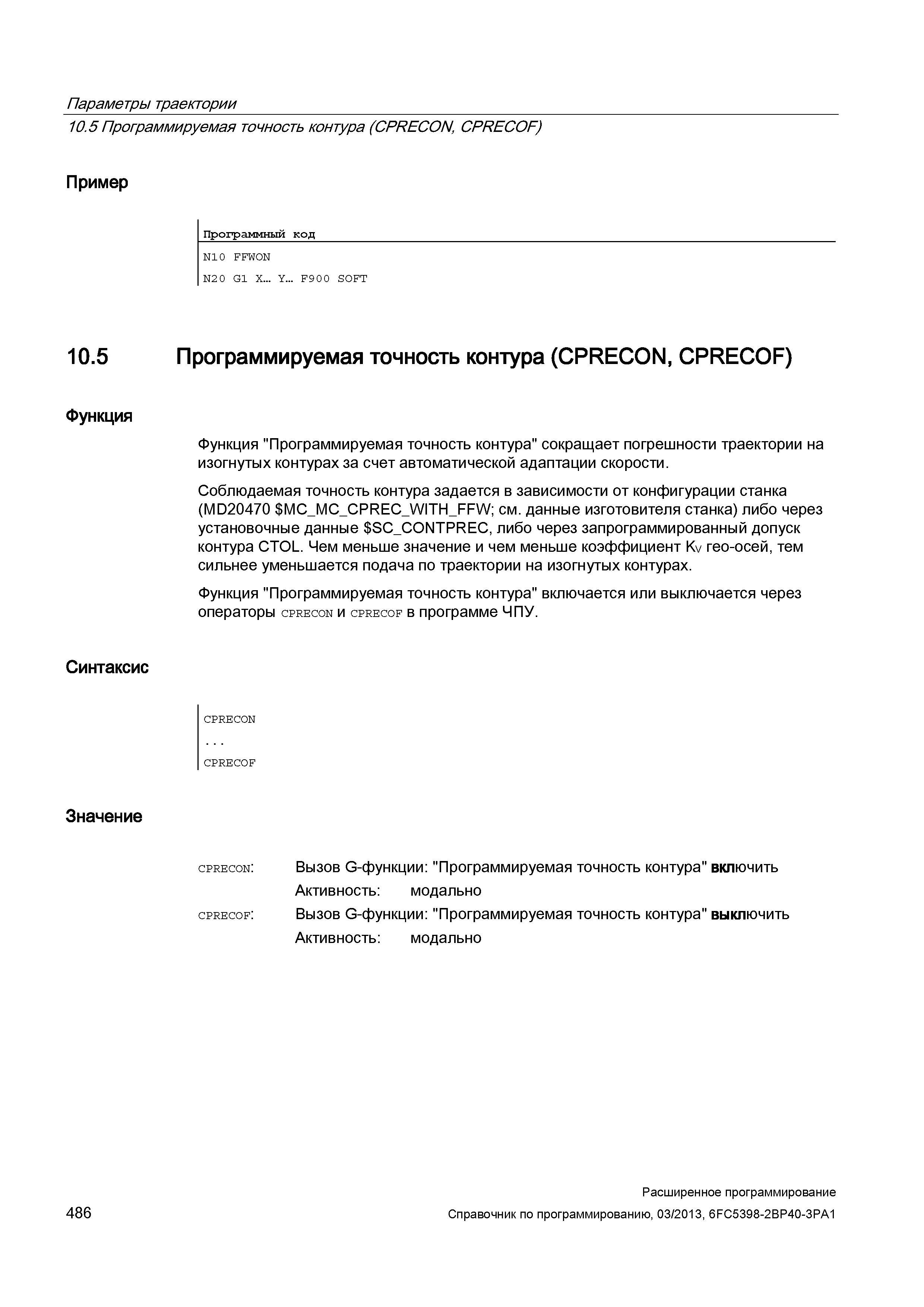

486 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.486

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 486 0486 Lab2u

Параметры траектории 10.5 Программируемая точность контура (CPRECON, CPRECOF) Пример Программный код N10 FFWON N2 0 G1 X... Y... F9 0 0 SOFT 10.5 Программируемая точность контура (CPRECON, CPRECOF) Функция Функция "Программируемая точность контура" сокращает погрешности траектории на изогнутых контурах за счет автоматической адаптации скорости. Соблюдаемая точность контура задается в зависимости от конфигурации станка (MD20470 MC_MC_CPREC_WITH_FFW; см. данные изготовителя станка) либо через установочные данные SC_CONTPREC, либо через запрограммированный допуск контура CTOL. Чем меньше значение и чем меньше коэффициент Kv гео-осей, тем сильнее уменьшается подача по траектории на изогнутых контурах. Функция "Программируемая точность контура" включается или выключается через операторы cprecon и cprecof в программе ЧПУ. Синтаксис Значение CPRECOF cprecon: cprecof: Вызов G-функции: "Программируемая точность контура" включить Активность: модально Вызов G-функции: "Программируемая точность контура" выключить Активность: модально CPRECON 486 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
