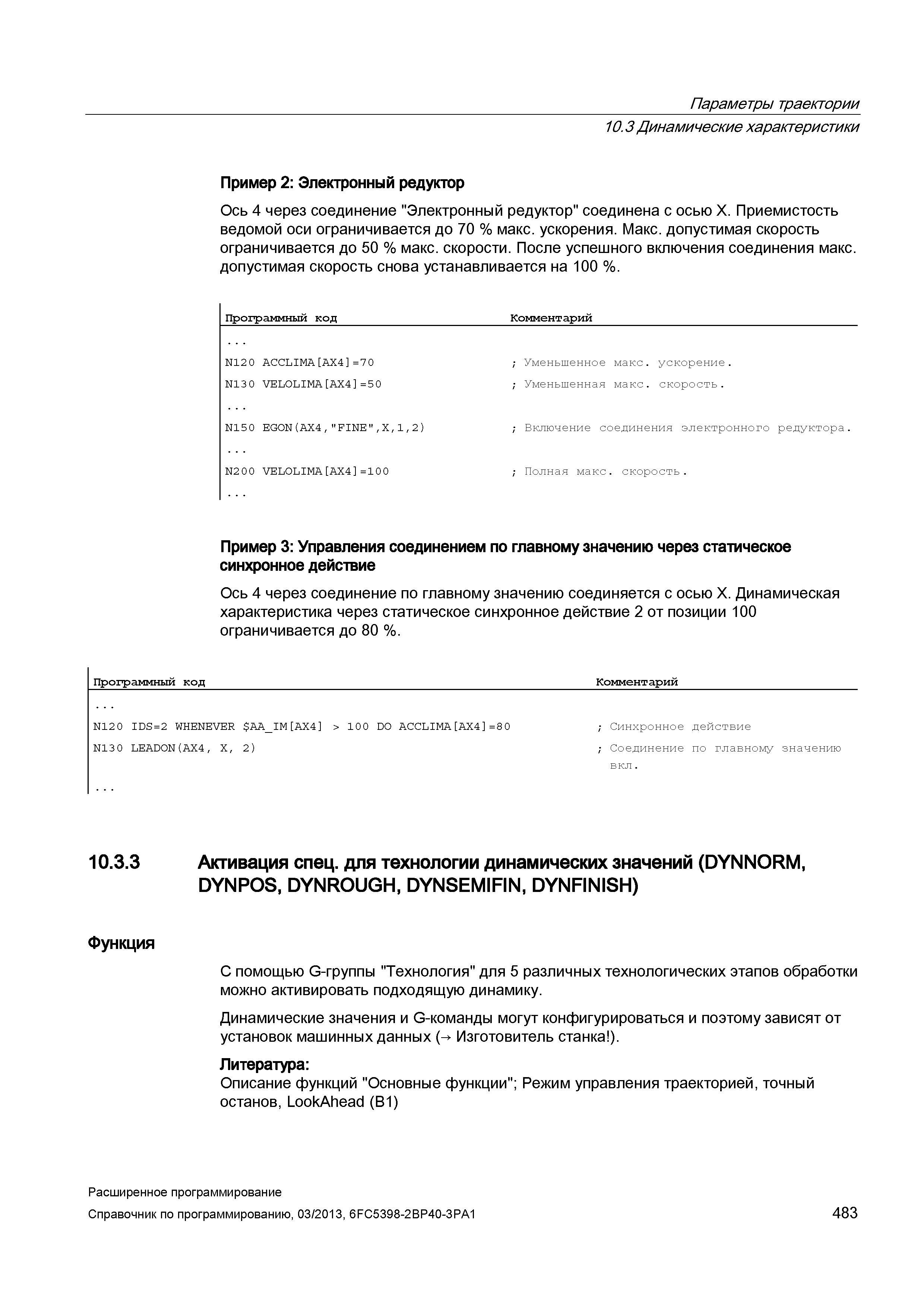

483 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.483

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 483 0483 Lab2u

Параметры траектории 10.3 Динамические характеристики Пример 2: Электронный редуктор Ось 4 через соединение "Электронный редуктор" соединена с осью Х. Приемистость ведомой оси ограничивается до 70 % макс. ускорения. Макс. допустимая скорость ограничивается до 50 % макс. скорости. После успешного включения соединения макс. допустимая скорость снова устанавливается на 100 %. Программный код Комментарий N120 ACCLIMA AX4 =7 0 N130 VELOLIMA AX4 =5 0 N150 EGON(AX4,"FINE",X,1,2) Уменьшенное макс. ускорение. Уменьшенная макс. скорость. Включение соединения электронного редуктора. N200 VELOLIMA AX4 =100 ; Полная макс. скорость. Пример 3: Управления соединением по главному значению через статическое синхронное действие Ось 4 через соединение по главному значению соединяется с осью Х. Динамическая характеристика через статическое синхронное действие 2 от позиции 100 ограничивается до 80 %. Программный код Комментарий N120 IDS=2 WHENEVER AA_IM AX4 > 100 DO ACCLIMA AX4 =8 0 N130 LEADON(AX4, X, 2) ; Синхронное действие ; Соединение по главному значению вкл. 10.3.3 Активация спец. для технологии динамических значений (DYNNORM, DYNPOS, DYNROUGH, DYNSEMIFIN, DYNFINISH) Функция С помощью G-группы "Технология" для 5 различных технологических этапов обработки можно активировать подходящую динамику. Динамические значения и G-команды могут конфигурироваться и поэтому зависят от установок машинных данных ( Изготовитель станка ). Литература: Описание функций "Основные функции"; Режим управления траекторией, точный останов, LookAhead (B1) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 483
