444 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.444

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 444 0444 Lab2u

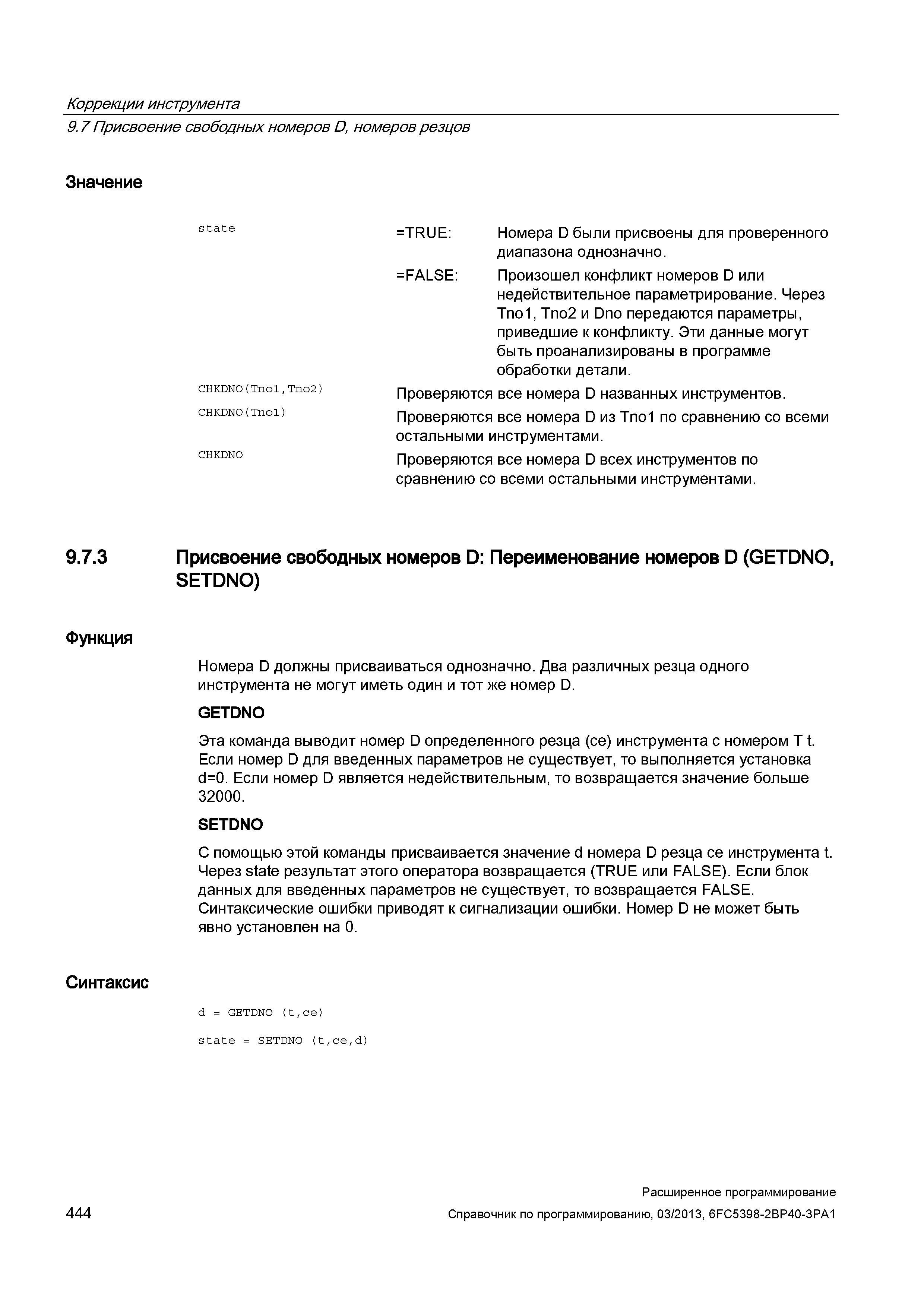

Коррекции инструмента 9.7 Присвоение свободных номеров D, номеров резцов Значение CHKDNO(Tno1,Tno2) CHKDNO(Tno1) =TRUE: Номера D были присвоены для проверенного диапазона однозначно. =FALSE: Произошел конфликт номеров D или недействительное параметрирование. Через Tno1, Tno2 и Dno передаются параметры, приведшие к конфликту. Эти данные могут быть проанализированы в программе обработки детали. Проверяются все номера D названных инструментов. Проверяются все номера D из Tno1 по сравнению со всеми остальными инструментами. Проверяются все номера D всех инструментов по сравнению со всеми остальными инструментами. CHKDNO 9.7.3 Присвоение свободных номеров D: Переименование номеров D (GETDNO, SETDNO) Функция Номера D должны присваиваться однозначно. Два различных резца одного инструмента не могут иметь один и тот же номер D. GETDNO Эта команда выводит номер D определенного резца (ce) инструмента с номером T t. Если номер D для введенных параметров не существует, то выполняется установка d=0. Если номер D является недействительным, то возвращается значение больше 32000. SETDNO С помощью этой команды присваивается значение d номера D резца ce инструмента t. Через state результат этого оператора возвращается (TRUE или FALSE). Если блок данных для введенных параметров не существует, то возвращается FALSE. Синтаксические ошибки приводят к сигнализации ошибки. Номер D не может быть явно установлен на 0. Синтаксис d = GETDNO (t,ce) state = SETDNO (t,ce,d) 444 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
