SIEMENS | Руководство SIEMENS 2013 840D Расширенное программирование (Всего 894 стр.)

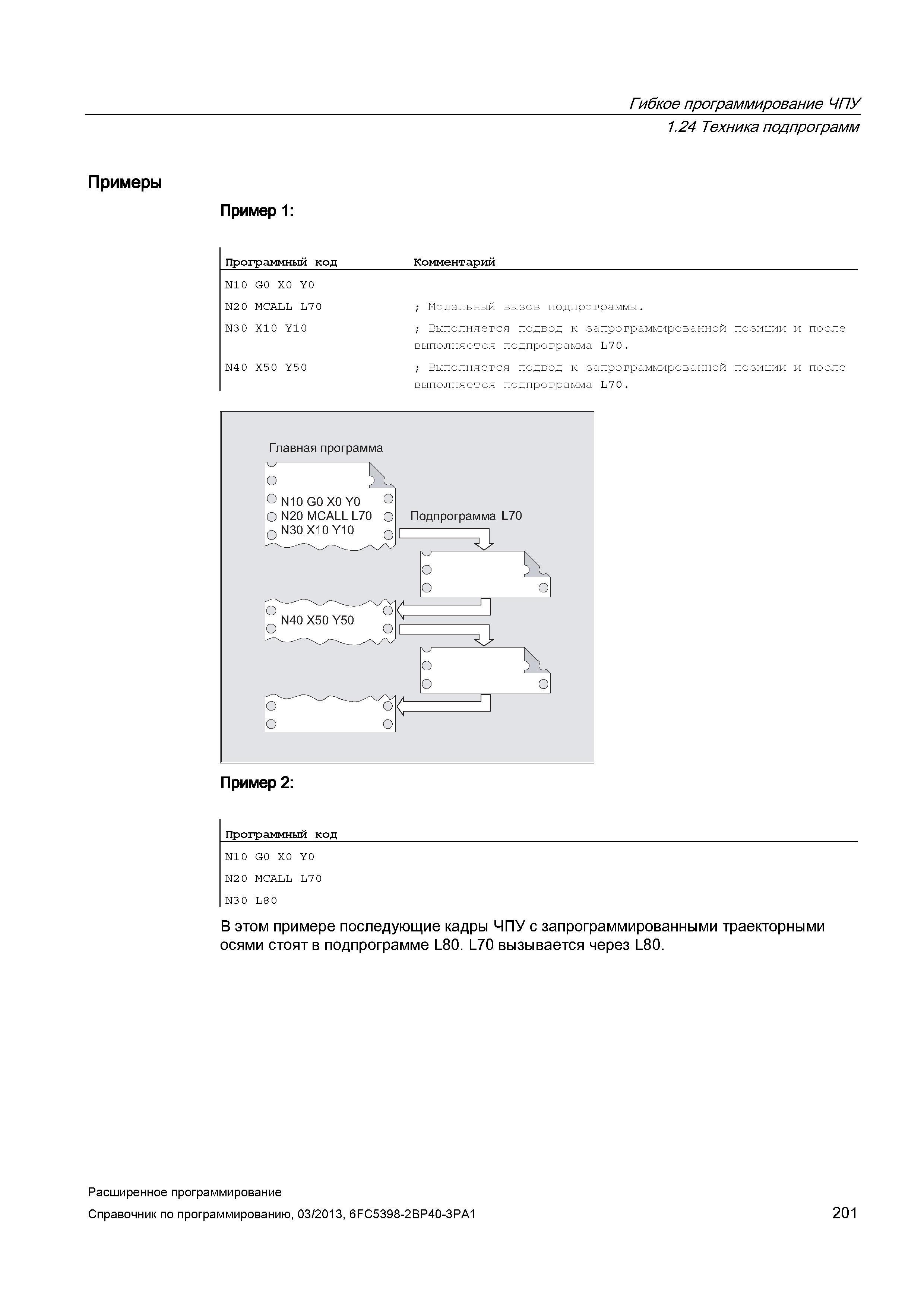

201 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.201
201 Гибкое программирование ЧПУ 1 24 Техника подпрограмм Примеры Пример 1: Программный код Комментарий N10 G0 X0 Y0 N2 0 MCALL L7 0 ; Модальный Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование стоек числового программного управления (ЧПУ) металлорежущих станков вер. 2013 Стр. 201

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 201 0201 Lab2u

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Примеры Пример 1: Программный код Комментарий N10 G0 X0 Y0 N2 0 MCALL L7 0 ; Модальный вызов подпрограммы. N30 X10 Y10 ; Выполняется подвод к запрограммированной позиции и после выполняется подпрограмма L70. N40 X5 0 Y5 0 ; Выполняется подвод к запрограммированной позиции и после выполняется подпрограмма L70. Пример 2: Программный код N10 G0 X0 Y0 N2 0 MCALL L7 0 N3 0 L8 0 В этом примере последующие кадры ЧПУ с запрограммированными траекторными осями стоят в подпрограмме L80. L70 вызывается через L80. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 201
