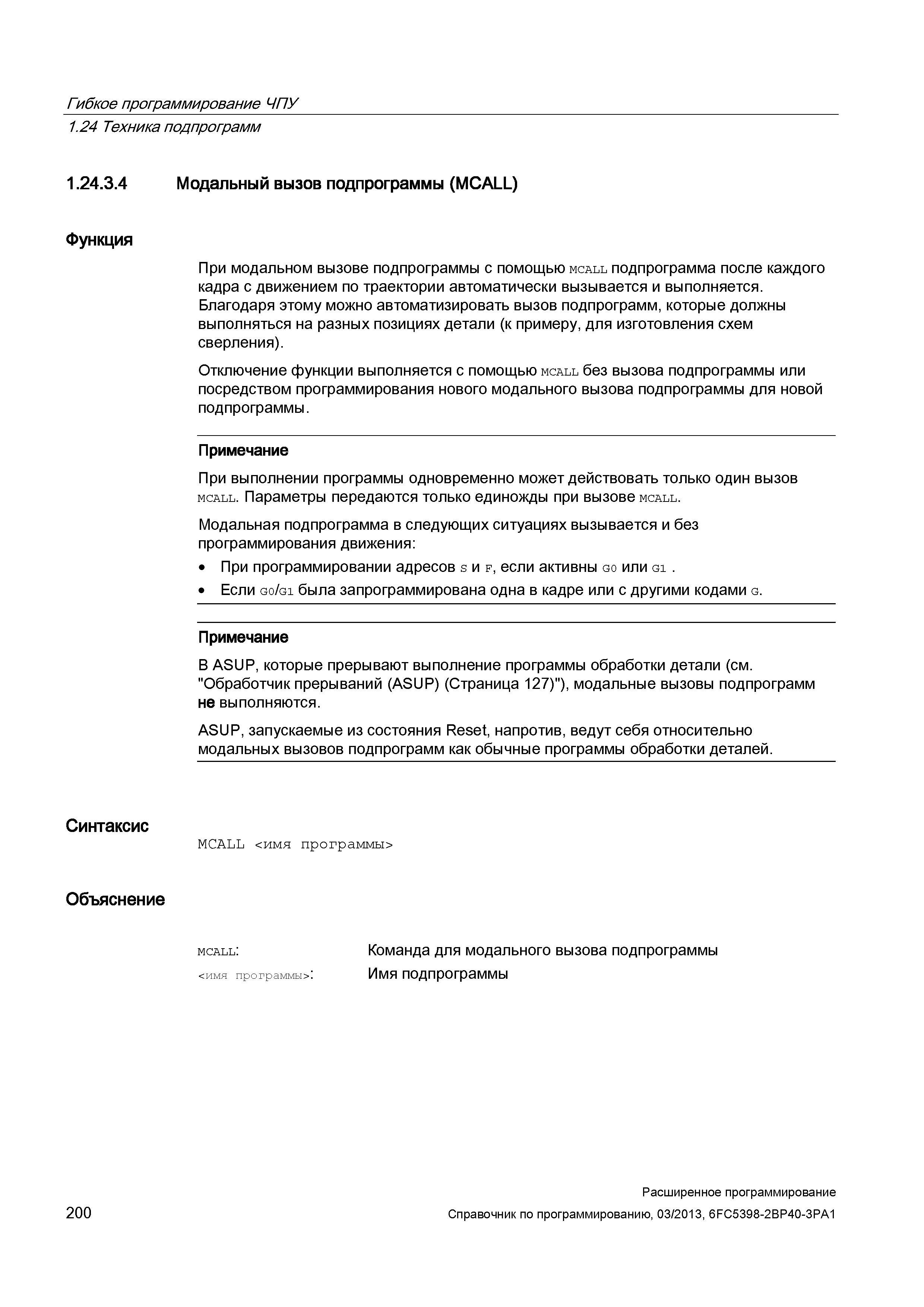

Гибкое программирование ЧПУ 1.24 Техника подпрограмм 1.24.3.4 Модальный вызов подпрограммы (MCALL) Функция При модальном вызове подпрограммы с помощью mcall подпрограмма после каждого кадра с движением по траектории автоматически вызывается и выполняется. Благодаря этому можно автоматизировать вызов подпрограмм, которые должны выполняться на разных позициях детали (к примеру, для изготовления схем сверления). Отключение функции выполняется с помощью mcall без вызова подпрограммы или посредством программирования нового модального вызова подпрограммы для новой подпрограммы. Примечание При выполнении программы одновременно может действовать только один вызов mcall. Параметры передаются только единожды при вызове mcall. Модальная подпрограмма в следующих ситуациях вызывается и без программирования движения: При программировании адресов s и f, если активны G0 или G1 . Если G0/G1 была запрограммирована одна в кадре или с другими кодами g. Примечание В ASUP, которые прерывают выполнение программы обработки детали (см. "Обработчик прерываний (ASUP) (Страница 127)"), модальные вызовы подпрограмм не выполняются. ASUP, запускаемые из состояния Reset, напротив, ведут себя относительно модальных вызовов подпрограмм как обычные программы обработки деталей. Синтаксис MCALL <имя программы> Объяснение mcall: Команда для модального вызова подпрограммы <имя программы> : Имя подпрограммы 200 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
