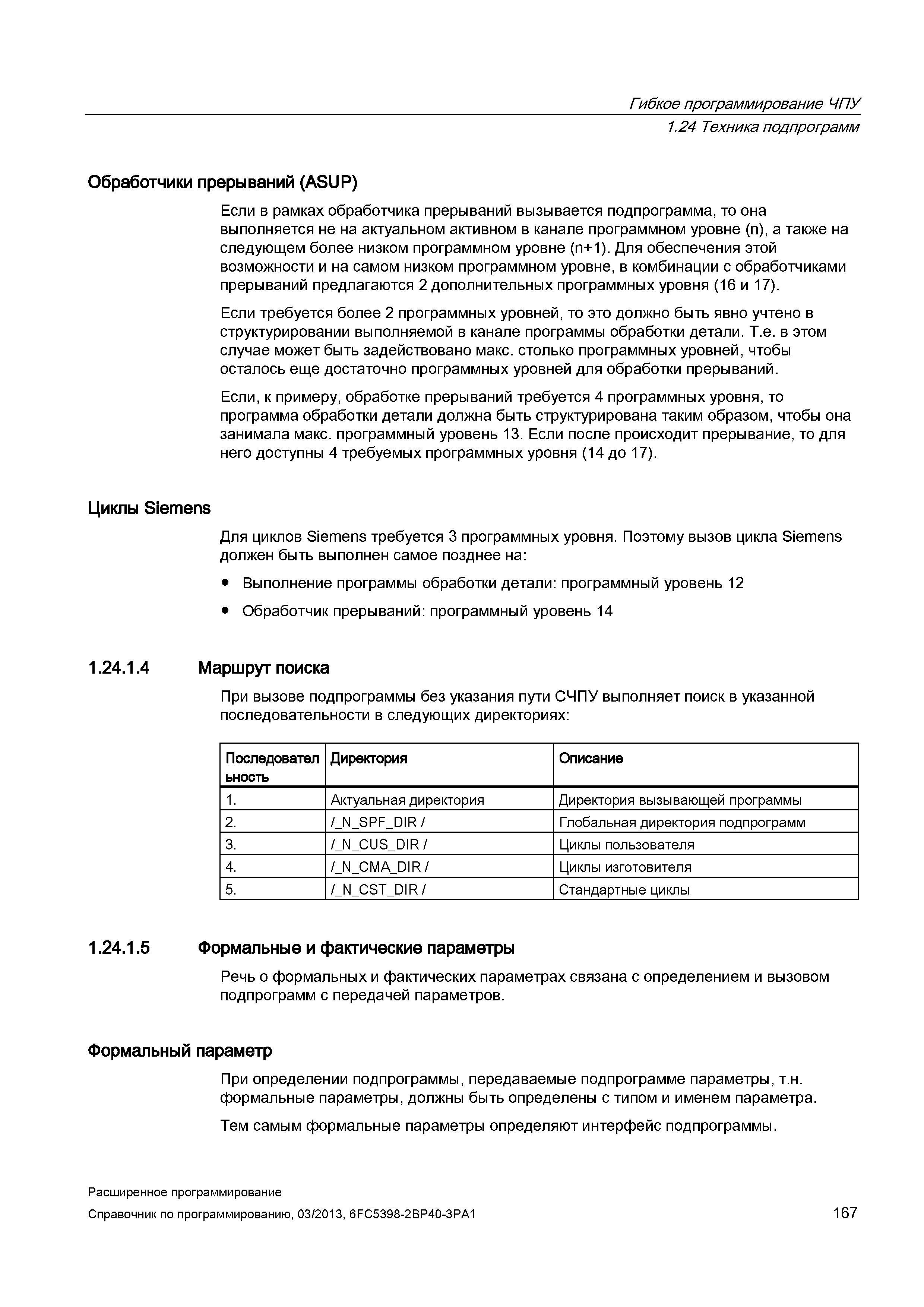

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Обработчики прерываний (ASUP) Если в рамках обработчика прерываний вызывается подпрограмма, то она выполняется не на актуальном активном в канале программном уровне (n), а также на следующем более низком программном уровне (n+1). Для обеспечения этой возможности и на самом низком программном уровне, в комбинации с обработчиками прерываний предлагаются 2 дополнительных программных уровня (16 и 17). Если требуется более 2 программных уровней, то это должно быть явно учтено в структурировании выполняемой в канале программы обработки детали. Т.е. в этом случае может быть задействовано макс. столько программных уровней, чтобы осталось еще достаточно программных уровней для обработки прерываний. Если, к примеру, обработке прерываний требуется 4 программных уровня, то программа обработки детали должна быть структурирована таким образом, чтобы она занимала макс. программный уровень 13. Если после происходит прерывание, то для него доступны 4 требуемых программных уровня (14 до 17). Циклы Siemens Для циклов Siemens требуется 3 программных уровня. Поэтому вызов цикла Siemens должен быть выполнен самое позднее на: Выполнение программы обработки детали: программный уровень 12 Обработчик прерываний: программный уровень 14 1.24.1.4 Маршрут поиска При вызове подпрограммы без указания пути СЧПУ выполняет поиск в указанной последовательности в следующих директориях: Последовател ьность Директория Описание 1. Актуальная директория Директория вызывающей программы 2. /_N_SPF_DIR / Глобальная директория подпрограмм 3. /_N_CUS_DIR / Циклы пользователя 4. /_N_CMA_DIR / Циклы изготовителя 5. /_N_CST_DIR / Стандартные циклы 1.24.1.5 Формальные и фактические параметры Речь о формальных и фактических параметрах связана с определением и вызовом подпрограмм с передачей параметров. Формальный параметр При определении подпрограммы, передаваемые подпрограмме параметры, т.н. формальные параметры, должны быть определены с типом и именем параметра. Тем самым формальные параметры определяют интерфейс подпрограммы. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 167
