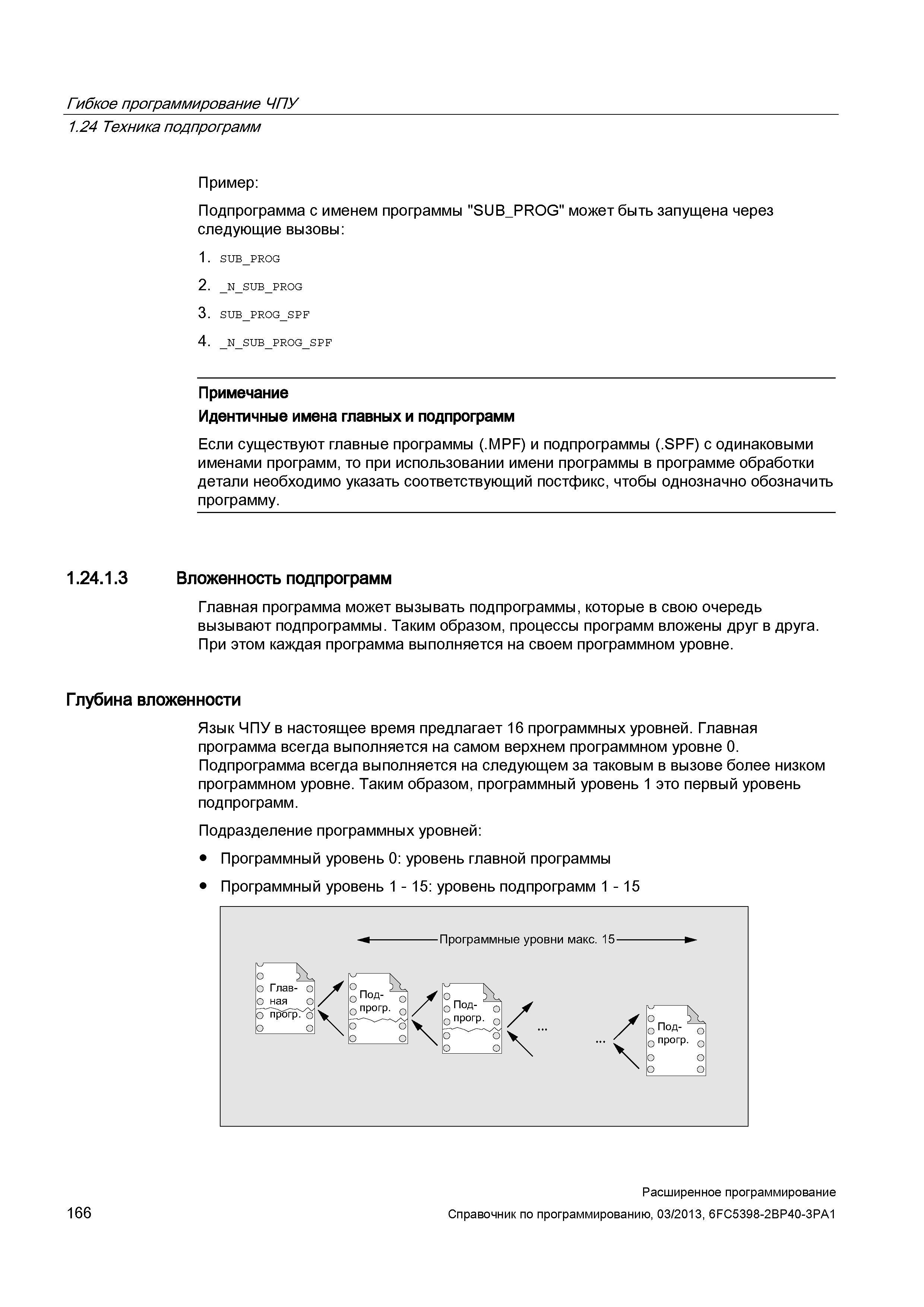

166 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.166

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 166 0166 Lab2u

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Пример: Подпрограмма с именем программы "SUB_PROG" может быть запущена через следующие вызовы: 1. SUB_PR0G 2. _N_SUB_PR0G 3. SUB_PR0G_SPF 4. _N_SUB_PR0G_SPF Примечание Идентичные имена главных и подпрограмм Если существуют главные программы (.MPF) и подпрограммы (.SPF) с одинаковыми именами программ, то при использовании имени программы в программе обработки детали необходимо указать соответствующий постфикс, чтобы однозначно обозначить программу. Главная программа может вызывать подпрограммы, которые в свою очередь вызывают подпрограммы. Таким образом, процессы программ вложены друг в друга. При этом каждая программа выполняется на своем программном уровне. Язык ЧПУ в настоящее время предлагает 16 программных уровней. Главная программа всегда выполняется на самом верхнем программном уровне 0. Подпрограмма всегда выполняется на следующем за таковым в вызове более низком программном уровне. Таким образом, программный уровень 1 это первый уровень подпрограмм. Подразделение программных уровней: Программный уровень 0: уровень главной программы Программный уровень 1 - 15: уровень подпрограмм 1 - 15 1.24.1.3 Вложенность подпрограмм Глубина вложенности Программные уровни макс. 15 166 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
