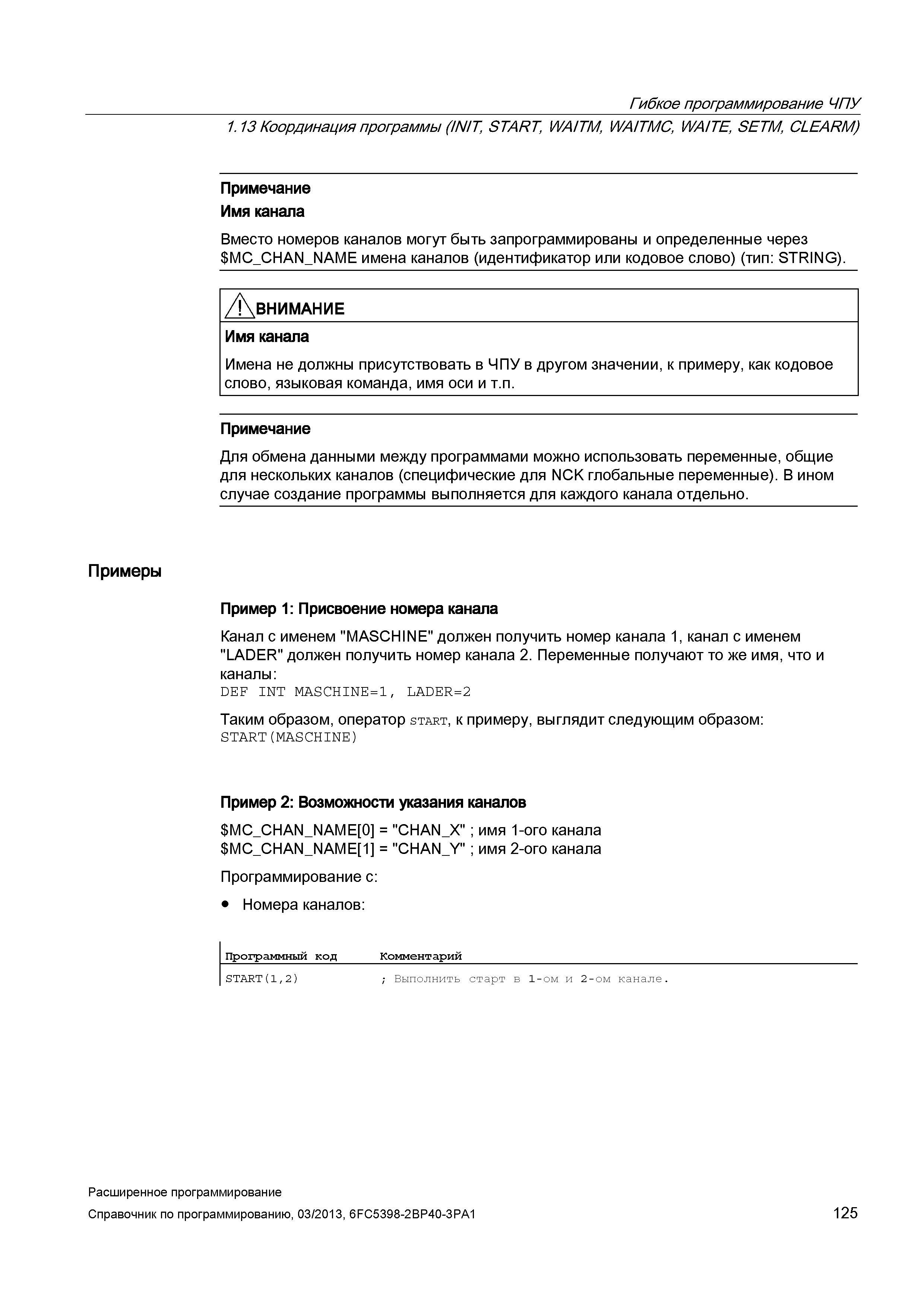

125 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.125

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 125 0125 Lab2u

Гибкое программирование ЧПУ 1.13 Координация программы (INIT, START, WA/TM, WA/TMC, WAITE, SETM, CLEARM) Примечание Имя канала Вместо номеров каналов могут быть запрограммированы и определенные через MC_CHAN_NAME имена каналов (идентификатор или кодовое слово) (тип: STRING). / ВНИМАНИЕ Имя канала Имена не должны присутствовать в ЧПУ в другом значении, к примеру, как кодовое слово, языковая команда, имя оси и т.п. Примечание Для обмена данными между программами можно использовать переменные, общие для нескольких каналов (специфические для NCK глобальные переменные). В ином случае создание программы выполняется для каждого канала отдельно. Примеры Пример 1: Присвоение номера канала Канал с именем "MASCHINE" должен получить номер канала 1, канал с именем "LADER" должен получить номер канала 2. Переменные получают то же имя, что и каналы: DEF INT MASCHINE=1, LADER=2 Таким образом, оператор start, к примеру, выглядит следующим образом: START(MASCHINE) Пример 2: Возможности указания каналов MC_CHAN_NAME 0 = "CHAN_X" ; имя 1-ого канала MC_CHAN_NAME 1 = "CHAN_Y" ; имя 2-ого канала Программирование с: Номера каналов: Программный код Комментарий START(1,2) ; Выполнить старт в 1-ом и 2-ом канале. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 125
