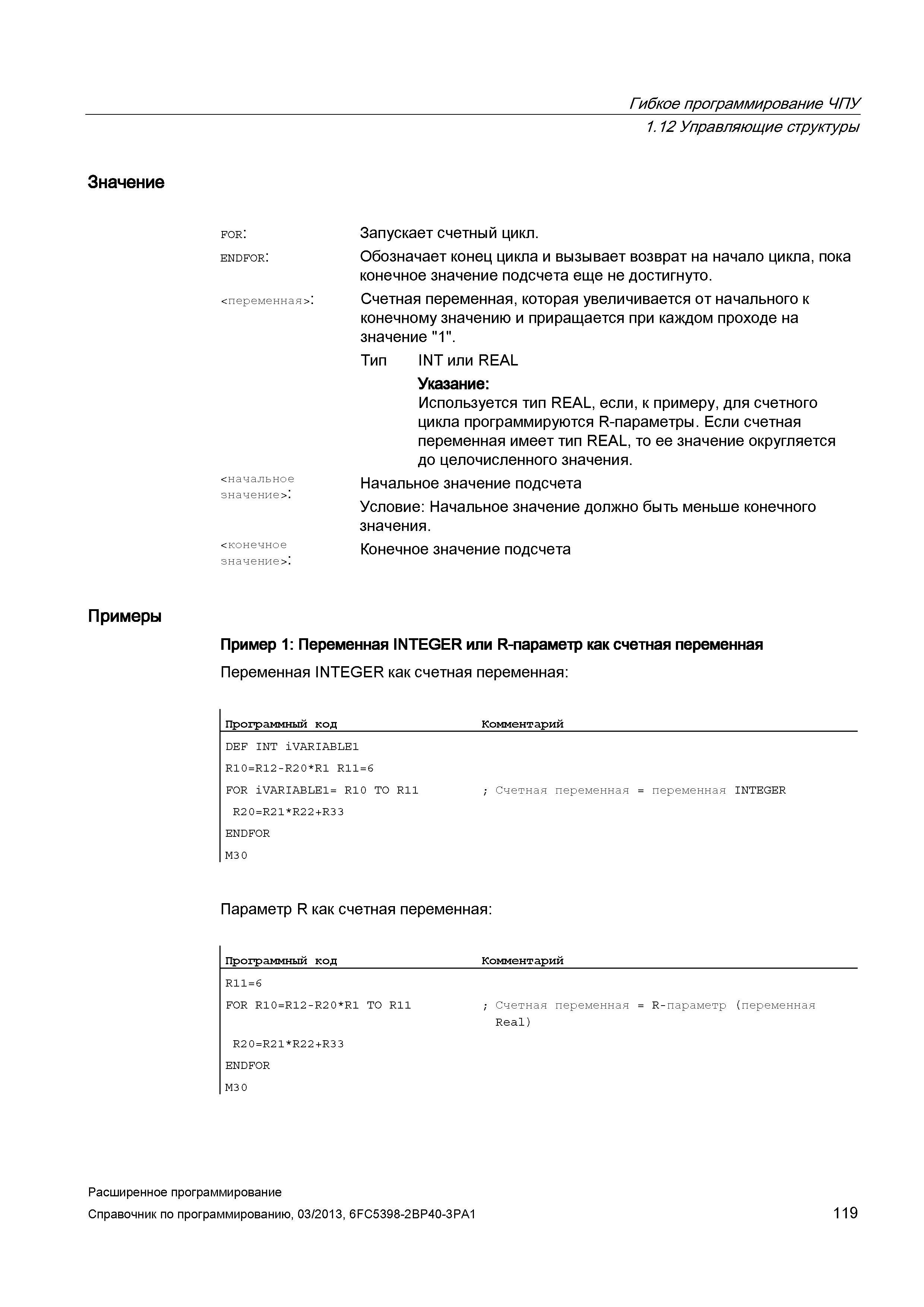

119 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.119

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 119 0119 Lab2u

Гибкое программирование ЧПУ 1.12 Управляющие структуры Значение Запускает счетный цикл. Обозначает конец цикла и вызывает возврат на начало цикла, пока конечное значение подсчета еще не достигнуто. Счетная переменная, которая увеличивается от начального к конечному значению и приращается при каждом проходе на значение "1". Тип INT или REAL Указание: Используется тип REAL, если, к примеру, для счетного цикла программируются R-параметры. Если счетная переменная имеет тип REAL, то ее значение округляется до целочисленного значения. Начальное значение подсчета Условие: Начальное значение должно быть меньше конечного значения. Конечное значение подсчета Примеры Пример 1: Переменная INTEGER или R-параметр как счетная переменная Переменная INTEGER как счетная переменная: Программный код Комментарий DEF INT iVARIABLEl R10=R12-R20*R1 R11=6 FOR iVARIABLE1= R10 TO R11 ; Счетная переменная = переменная INTEGER R20=R21*R22+R33 ENDFOR M30 Параметр R как счетная переменная: Программный код Комментарий R11 = 6 FOR R10=R12-R20*R1 TO R11 ; Счетная переменная = R-параметр (переменная Real) R20=R21*R22+R33 ENDFOR M30 for: endfor: <переменная>: <начальное значение>: <конечное значение>: Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 119
