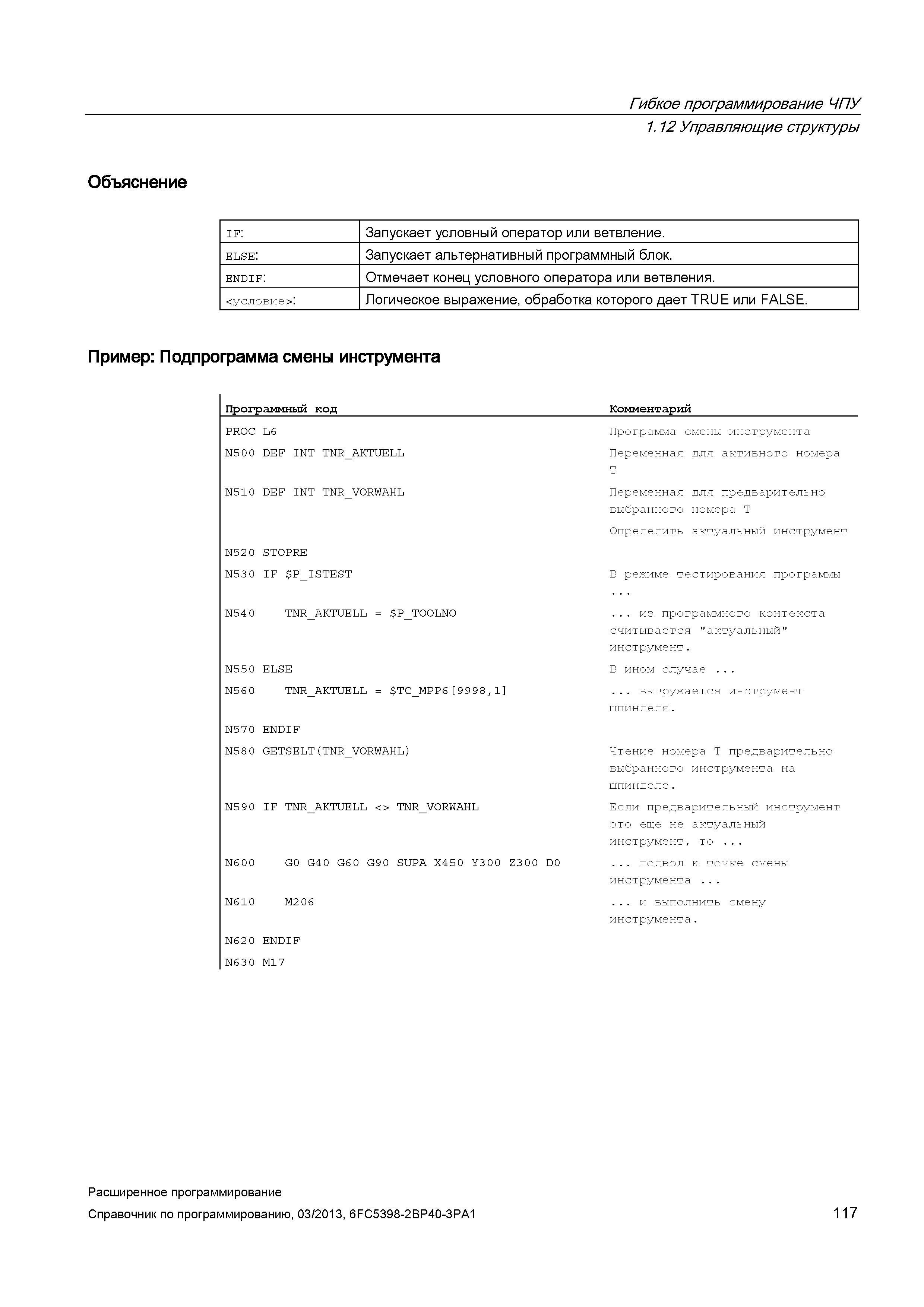

117 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.117

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 117 0117 Lab2u

Гибкое программирование ЧПУ 1.12 Управляющие структуры Объяснение if: Запускает условный оператор или ветвление. else: Запускает альтернативный программный блок. endif: Отмечает конец условного оператора или ветвления. <условие>: Логическое выражение, обработка которого дает TRUE или FALSE. Пример: Подпрограмма смены инструмента Программный код Комментарий PROC L6 N5 0 0 DEF INT TNR_AKTUELL N510 DEF INT TNR_VORWAHL N52 0 STOPRE N530 IF P_ISTEST N54 0 TNR_AKTUELL = P_TOOLNO N550 ELSE N560 TNR_AKTUELL = TC_MPP6 9 9 98,1 N570 ENDIF N580 GETSELT(TNR_VORWAHL) N5 9 0 IF TNR_AKTUELL <> TNR_VORWAHL N600 G0 G4 0 G6 0 G90 SUPA X450 Y300 Z300 D0 N610 M206 N620 ENDIF N630 M17 Программа смены инструмента Переменная для активного номера Т Переменная для предварительно выбранного номера Т Определить актуальный инструмент В режиме тестирования программы ... из программного контекста считывается "актуальный" инструмент. В ином случае ... ... выгружается инструмент шпинделя. Чтение номера Т предварительно выбранного инструмента на шпинделе. Если предварительный инструмент это еще не актуальный инструмент, то ... ... подвод к точке смены инструмента ... ... и выполнить смену инструмента. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 117
