29 Руководство SANDVIK COROMANT 2015 Инженерные решения для зубофрезерования Стр.29

0

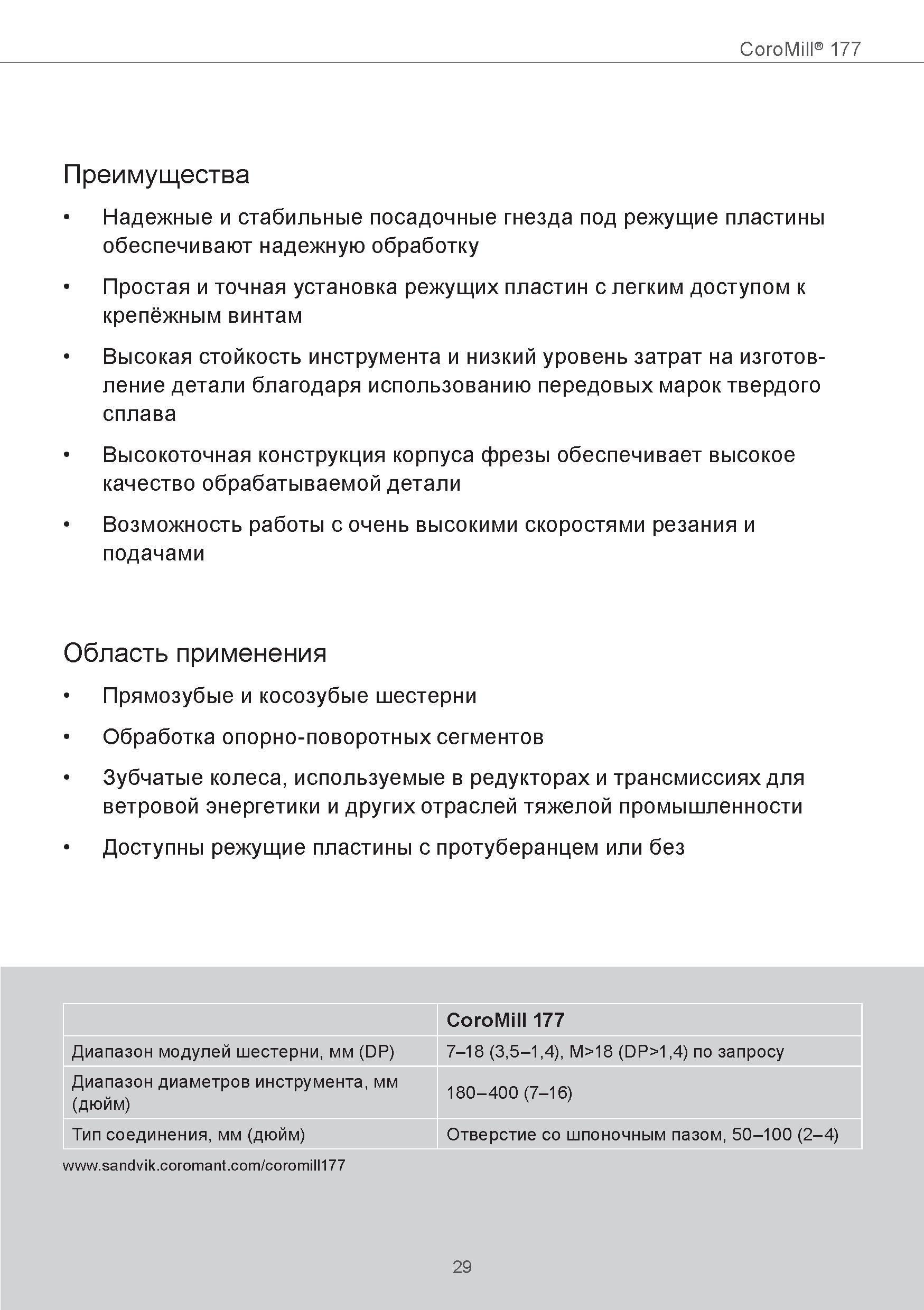

CoroMill 177 Преимущества Надежные и стабильные посадочные гнезда под режущие пластины обеспечивают надежную обработку Простая и точная установка режущих пластин с легким доступом к крепёжным винтам Высокая стойкость инструмента и низкий уровень затрат на изготовление детали благодаря использованию передовых марок твердого сплава Высокоточная конструкция корпуса фрезы обеспечивает высокое качество обрабатываемой детали Возможность работы с очень высокими скоростями резания и подачами Область применения Прямозубые и косозубые шестерни Обработка опорно-поворотных сегментов Зубчатые колеса, используемые в редукторах и трансмиссиях для ветровой энергетики и других отраслей тяжелой промышленности Доступны режущие пластины с протуберанцем или без CoroMill 177 Диапазон модулей шестерни, мм (DP) 7-18 (3,5-1,4), М>18 (DР>1,4) по запросу Диапазон диаметров инструмента, мм (дюйм) 180-400 (7-16) Тип соединения, мм (дюйм) Отверстие со шпоночным пазом, 50-100 (2-4)
