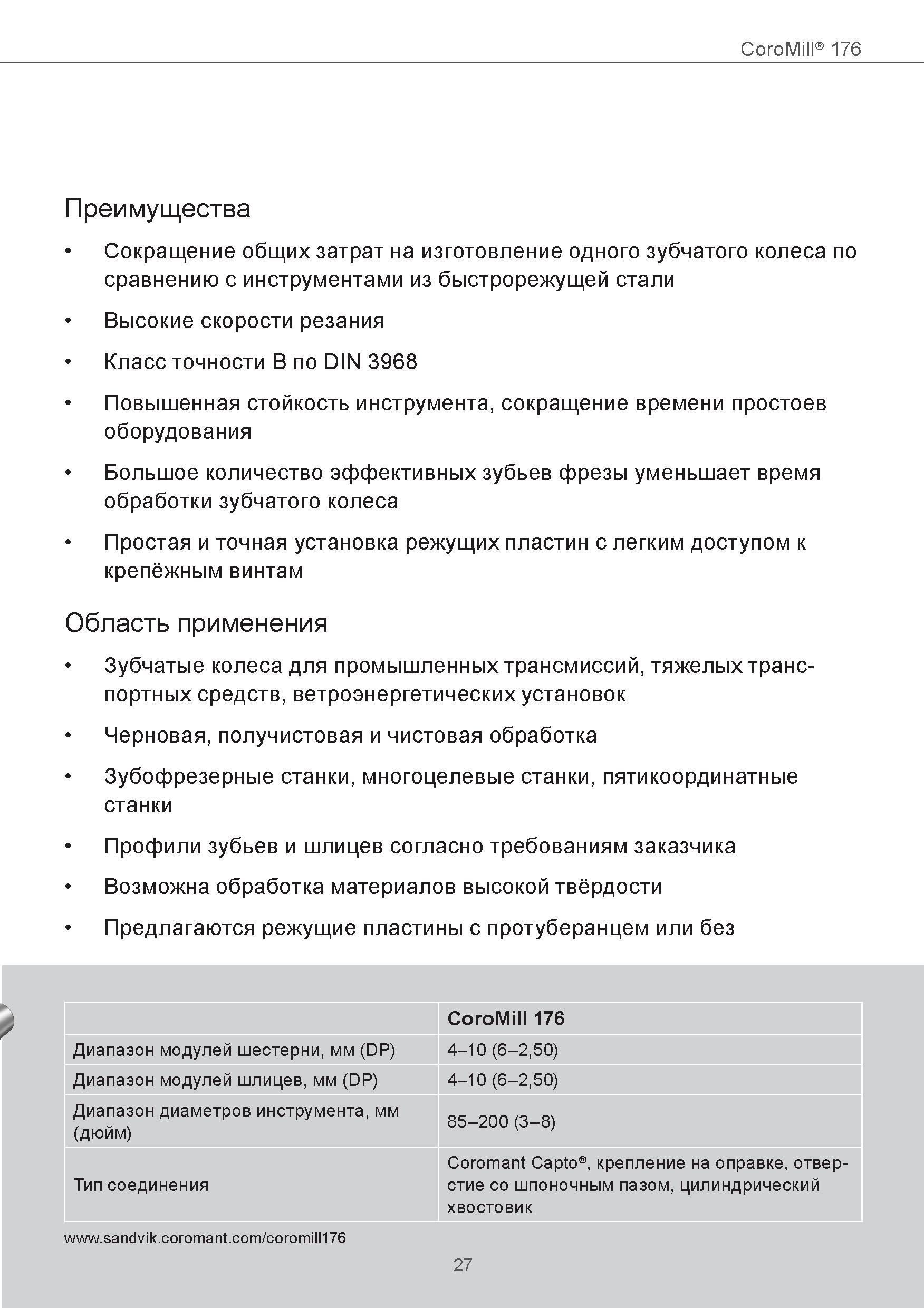

CoroMill 176 Преимущества Сокращение общих затрат на изготовление одного зубчатого колеса по сравнению с инструментами из быстрорежущей стали Высокие скорости резания Класс точности В по DIN 3968 Повышенная стойкость инструмента, сокращение времени простоев оборудования Большое количество эффективных зубьев фрезы уменьшает время обработки зубчатого колеса Простая и точная установка режущих пластин с легким доступом к крепёжным винтам Область применения Зубчатые колеса для промышленных трансмиссий, тяжелых транспортных средств, ветроэнергетических установок Черновая, получистовая и чистовая обработка Зубофрезерные станки, многоцелевые станки, пятикоординатные станки Профили зубьев и шлицев согласно требованиям заказчика Возможна обработка материалов высокой твёрдости Предлагаются режущие пластины с протуберанцем или без CoroMill 176 Диапазон модулей шестерни, мм (DP) 4-10 (6-2,50) Диапазон модулей шлицев, мм (DP) 4-10 (6-2,50) Диапазон диаметров инструмента, мм (дюйм) 85-200 (3-8) Тип соединения Coromant Capto , крепление на оправке, отверстие со шпоночным пазом, цилиндрический хвостовик www.sandvik.coromant.com/coromill176 27
