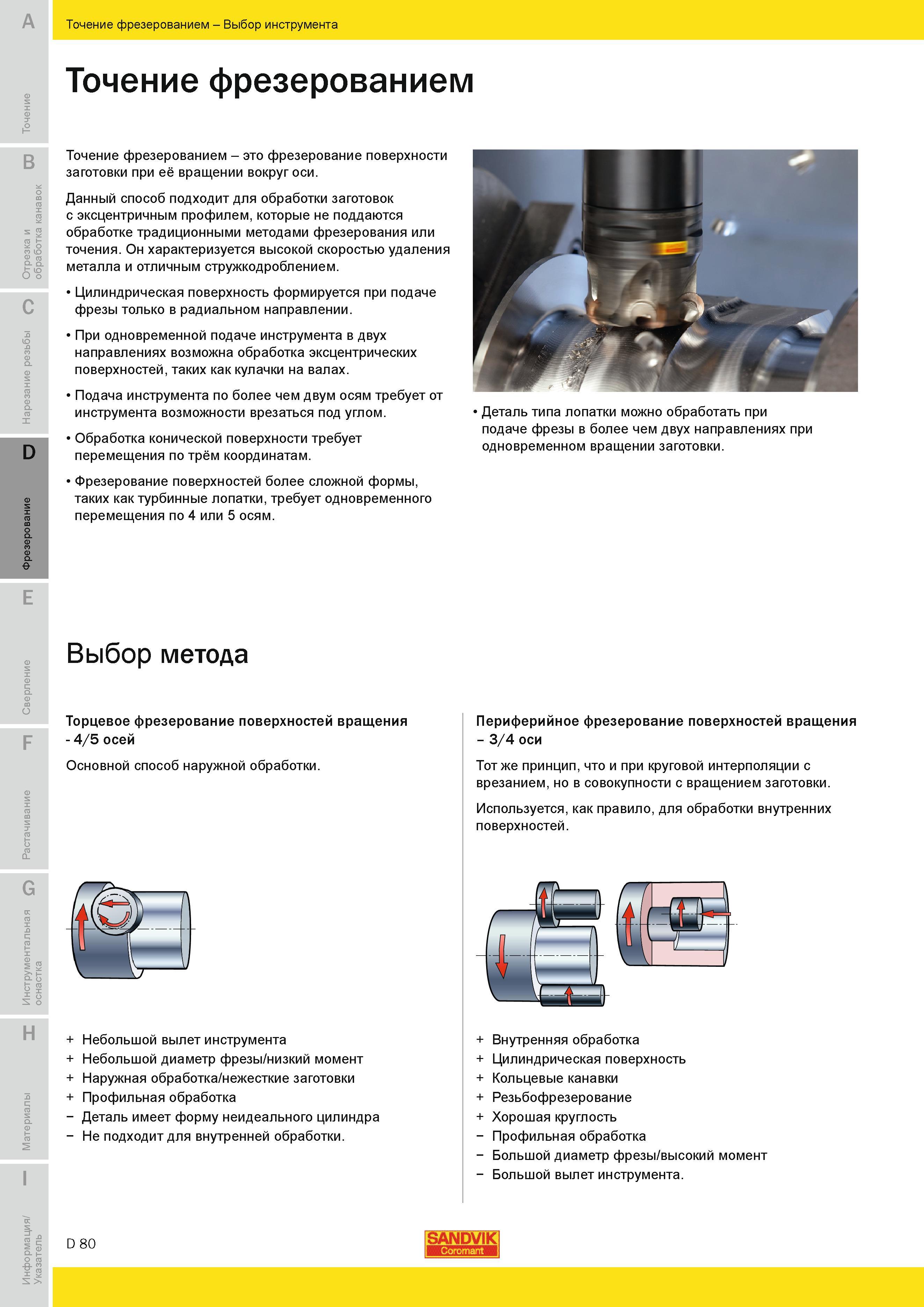

Технология металлообработки точение фрезерованием подходит для мехобработки заготовок с эксцентричным профилем которые не поддаются обработке традиционными методами фрезерования или точения. Он характеризуется высокой скоростью удаления металла и отличным стружкодроблением. Цилиндрическая поверхность формируется при подаче фрезы только в радиальном направлении. При одновременной подаче инструмента в двух направлениях возможна обработка эксцентрических поверхностей таких как кулачки на валах. Подача инструмента по более чем двум осям требует от инструмента возможности врезаться под углом. Обработка конической поверхности требует перемещения по трём координатам. Фрезерование поверхностей более сложной формы таких как турбинные лопатки требует одновременного перемещения по 4 или 5 осям. 1 Деталь типа лопатки можно обработать при подаче фрезы в более чем двух направлениях при одновременном вращении заготовки. Выбор метода Торцевое фрезерование поверхностей вращения - 4 5 осей Основной способ наружной обработки. Небольшой вылет инструмента Небольшой диаметр фрезы низкий момент Наружная обработка нежесткие заготовки Профильная обработка Деталь имеет форму неидеального цилиндра - Не подходит для внутренней обработки. Периферийное фрезерование поверхностей вращения - 3 4 оси Тот же принцип что и при круговой интерполяции с врезанием но в совокупности с вращением заготовки. Используется как правило для обработки внутренних поверхностей. Внутренняя обработка Цилиндрическая поверхность Кольцевые канавки Резьбофрезерование Хорошая круглость - Профильная обработка Большой диаметр фрезы высокий момент - Большой вылет инструмента. D 80 SANDVIK Точение фрезерованием Выбор инструмента Точение фрезерованием Точение фрезерованием поверхности заготовки при её вращении вокруг оси
