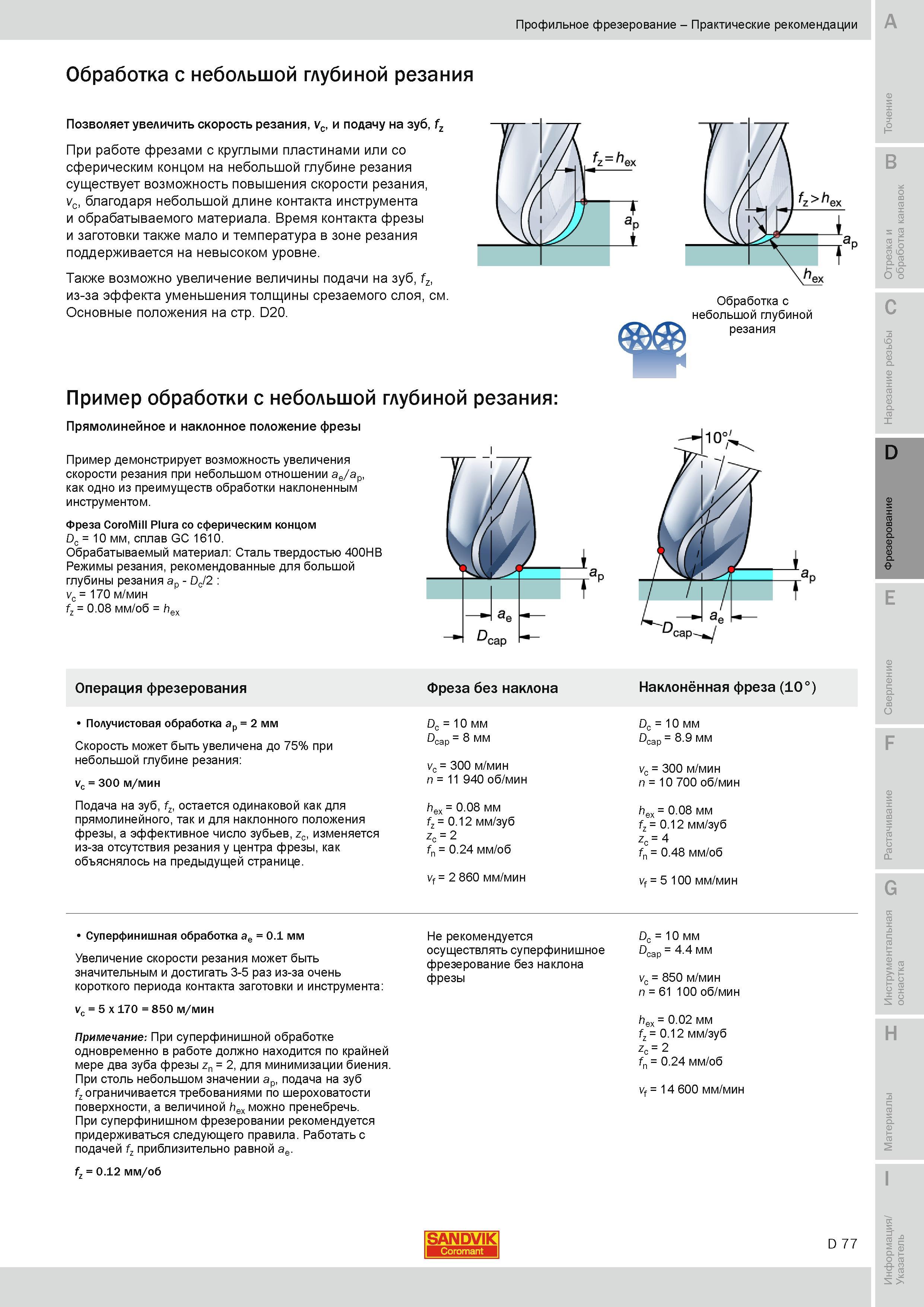

При работе фрезами с круглыми пластинами или сферическим концом на небольшой глубине резания существует возможность повышения скорости резания vc благодаря небольшой длине контакта инструмента и обрабатываемого материала. Время контакта фрезы и заготовки также мало и температура в зоне резания поддерживается на невысоком уровне. Также возможно увеличение величины подачи на зуб fz из-за эффекта уменьшения толщины срезаемого слоя см. Основные положения на стр. D20. Пример обработки с небольшой глубиной резания Прямолинейное и наклонное положение фрезы Пример демонстрирует возможность увеличения скорости резания при небольшом отношении ae ap как одно из преимуществ обработки наклоненным инструментом. Фреза CoroMill Plura сферическим концом Dc 10 мм сплав GC 1610. Обрабатываемый материал Сталь твердостью 400HB Режимы резания рекомендованные для большой глубины резания ap - Dc 2 Обработка с небольшой глубиной резания B CO рр тб C D E Операция фрезерования Фреза без наклона Наклонённая фреза (10) Получистовая обработка ap 2 мм Скорость может быть увеличена до 75% при небольшой глубине резания vc 300 м/мин Подача на зуб fz остается одинаковой как для прямолинейного так и для наклонного положения фрезы а эффективное число зубьев zc изменяется из-за отсутствия резания у центра фрезы как объяснялось на предыдущей странице. Dcap n 11 940 об/мин hex 0.08 мм fz 0.12 мм/зуб Zc 2 fn 0.24 мм/об vf 2 860 мм/мин .9 мм n 10 700 об/мин hex 0.08 мм fz 0.12 мм/зуб zc 4 fn 0.48 мм/об vf 5 100 мм/мин F G Суперфинишная обработка ae 0.1 мм Увеличение скорости резания может быть значительным и достигать 3-5 раз из-за очень короткого периода контакта заготовки и инструмента vc 5 x 170 850 м/мин Примечание При суперфинишной обработке одновременно в работе должно находится по крайней мере два зуба фрезы zn 2 для минимизации биения. При столь небольшом значении ap подача на зуб fz ограничивается требованиями по шероховатости поверхности а величиной hex можно пренебречь. При суперфинишном фрезеровании рекомендуется придерживаться следующего правила. Работать с подачей fz приблизительно равной ae. fz 0.12 мм/об Не рекомендуется осуществлять суперфинишное фрезерование без наклона фрезы Dcap 4.4 мм vc 850 м/мин n 61 100 об/мин hex 0.02 мм fz 0.12 мм/зуб zc 2 fn 0.24 мм/об vf 14 600 мм/мин а мк S рс H SANDVIK D 77 fz 0.08 мм/об hex Dc 10 мм Dc 10 мм D cap vc 300 м/мин vc 300 м/мин Dc 10 мм Профильное фрезерование Практические рекомендации Обработка с небольшой глубиной резания Позволяет увеличить скорость резания vc и подачу на зуб fz
