Сверление Основы Исходные данные Отверстие Для начала проанализируйте три основных параметра отверстия диаметр глубина точность допуск чистота пове

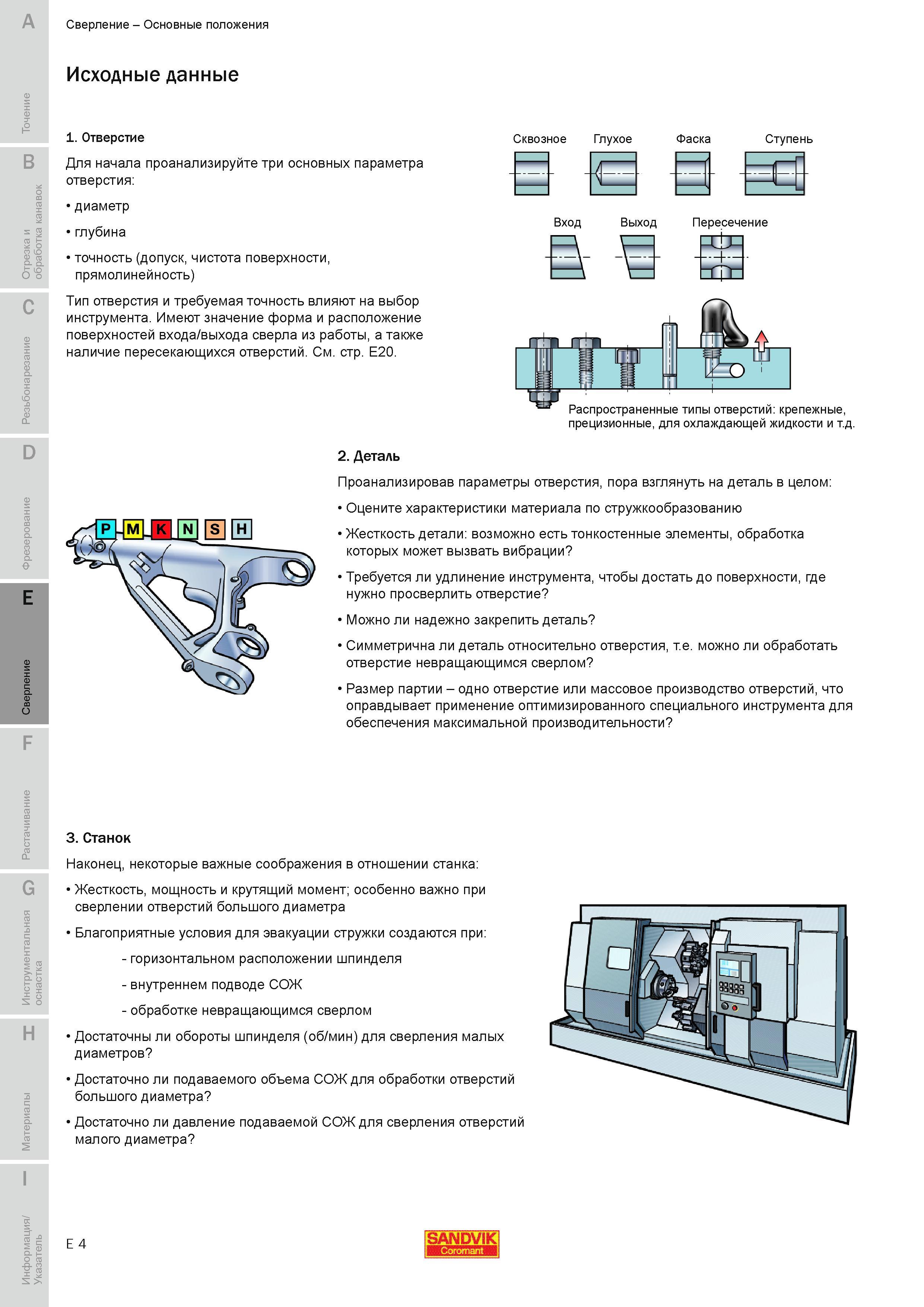

Сверление Основы Исходные данные Отверстие Для начала проанализируйте три основных параметра отверстия диаметр глубина точность допуск чистота поверхности прямолинейность Тип отверстия и требуемая точность влияют на выбор инструмента. Имеют значение форма и расположение поверхностей входа выхода сверла из работы а также наличие пересекающихся отверстий. См. стр. E20. Сквозное Глухое Фаска Ступень Вход Выход Пересечение Распространенные типы отверстий крепежные прецизионные для охлаждающей жидкости и т.д. 2. Деталь Проанализировав параметры отверстия пора взглянуть на деталь в целом Оцените характеристики материала по стружкообразованию Жесткость детали возможно есть тонкостенные элементы обработка которых может вызвать вибрации Требуется ли удлинение инструмента чтобы достать до поверхности где нужно просверлить отверстие Можно ли надежно закрепить деталь Симметрична ли деталь относительно отверстия т.е. можно ли обработать отверстие невращающимся сверлом Размер партии - одно отверстие или массовое производство отверстий что оправдывает применение оптимизированного специального инструмента для обеспечения максимальной производительности 3. Станок Наконец некоторые важные соображения в отношении станка Жесткость мощность и крутящий момент; особенно важно при сверлении отверстий большого диаметра Благоприятные условия для эвакуации стружки создаются при - горизонтальном расположении шпинделя - внутреннем подводе СОЖ - обработке невращающимся сверлом Достаточны ли обороты шпинделя (об/мин) для сверления малых диаметров Достаточно ли подаваемого объема СОЖ для обработки отверстий большого диаметра Достаточно ли давление подаваемой СОЖ для сверления отверстий малого диаметра E 4 SANDVIK
