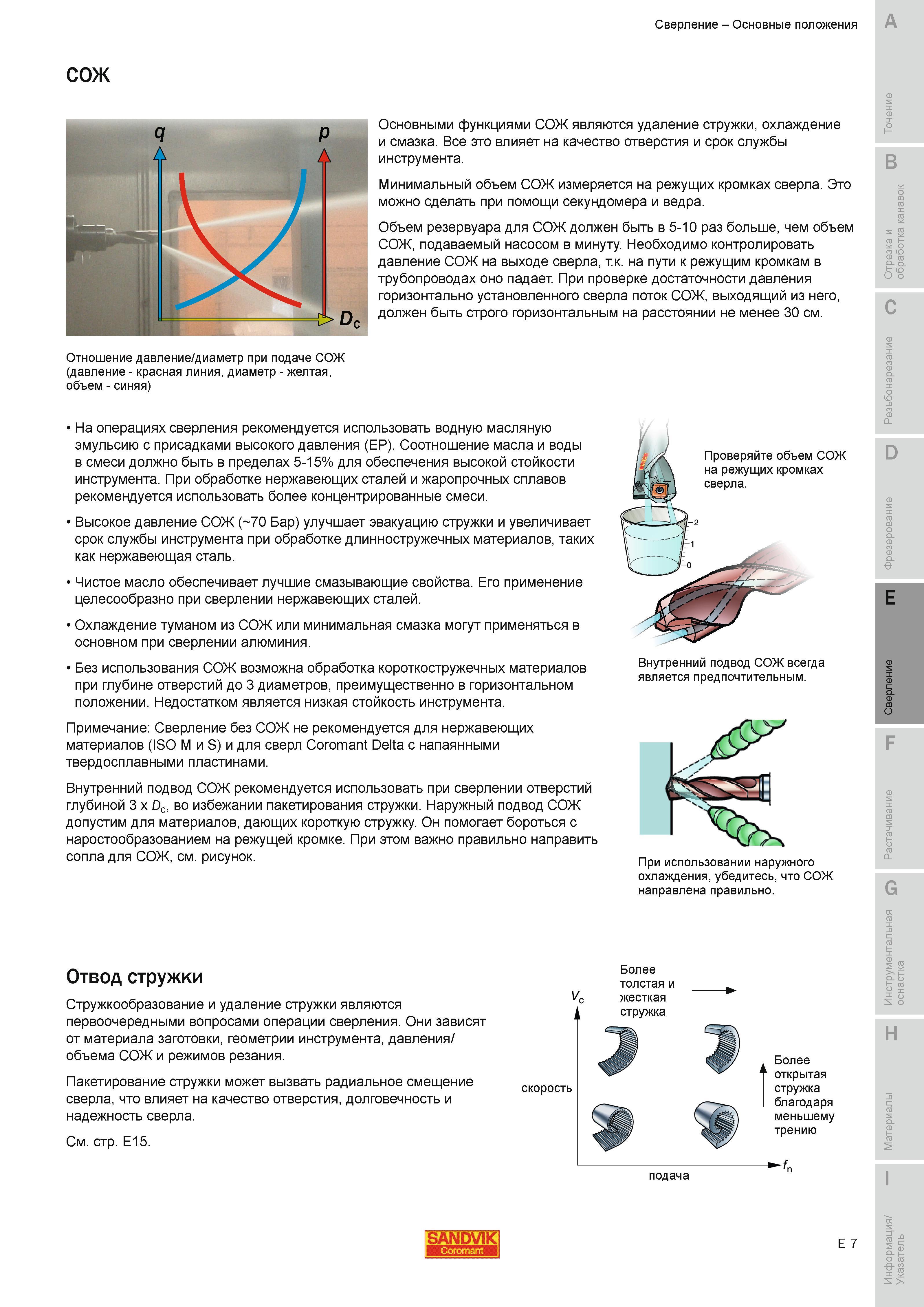

Основными функциями СОЖ являются удаление стружки охлаждение и смазка Это влияет на качество отверстия и срок службы инструмента Минимальный объем СОЖ измеряется на режущих кромках сверла. Это можно сделать при помощи секундомера и ведра. Объем резервуара для СОЖ должен быть в 5-10 раз больше чем объем СОЖ подаваемый насосом в минуту. Необходимо контролировать давление СОЖ на выходе сверла т.к. на пути к режущим кромкам в трубопроводах оно падает. При проверке достаточности давления горизонтально установленного сверла поток СОЖ выходящий из него должен быть строго горизонтальным на расстоянии не менее 30 см. Отношение давление диаметр при подаче СОЖ (давление - красная линия диаметр - желтая объем - синяя) На операциях сверления рекомендуется использовать водную масляную эмульсию с присадками высокого давления (EP). Соотношение масла и воды в смеси должно быть в пределах 5-15% для обеспечения высокой стойкости инструмента. При обработке нержавеющих сталей и жаропрочных сплавов рекомендуется использовать более концентрированные смеси. Высокое давление СОЖ ( 70 Бар) улучшает эвакуацию стружки и увеличивает срок службы инструмента при обработке длинностружечных материалов таких как нержавеющая сталь. Чистое масло обеспечивает лучшие смазывающие свойства. Его применение целесообразно при сверлении нержавеющих сталей. Охлаждение туманом из СОЖ или минимальная смазка могут применяться в основном при сверлении алюминия. Без использования СОЖ возможна обработка короткостружечных материалов при глубине отверстий до 3 диаметров преимущественно в горизонтальном положении. Недостатком является низкая стойкость инструмента. Примечание Сверление без СОЖ не рекомендуется для нержавеющих материалов (ISO M и S) и для сверл Coromant Delta с напаянными твердосплавными пластинами. Внутренний подвод СОЖ рекомендуется использовать при сверлении отверстий глубиной 3 x Dc во избежании пакетирования стружки. Наружный подвод СОЖ допустим для материалов дающих короткую стружку. Он помогает бороться с наростообразованием на режущей кромке. При этом важно правильно направить сопла для СОЖ см. рисунок. Проверяйте объем СОЖ на режущих кромках сверла. Внутренний подвод СОЖ всегда является предпочтительным. При использовании наружного охлаждения убедитесь что СОЖ направлена правильно. Отвод стружки Стружкообразование и удаление стружки являются первоочередными вопросами операции сверления. Они зависят от материала заготовки геометрии инструмента давления объема СОЖ и режимов резания. Пакетирование стружки может вызвать радиальное смещение сверла что влияет на качество отверстия долговечность и надежность сверла. См. стр. E15. скорость Более толстая и жесткая стружка Более открытая стружка благодаря меньшему трению подача E 7 Сверление Основные положения СОЖ
