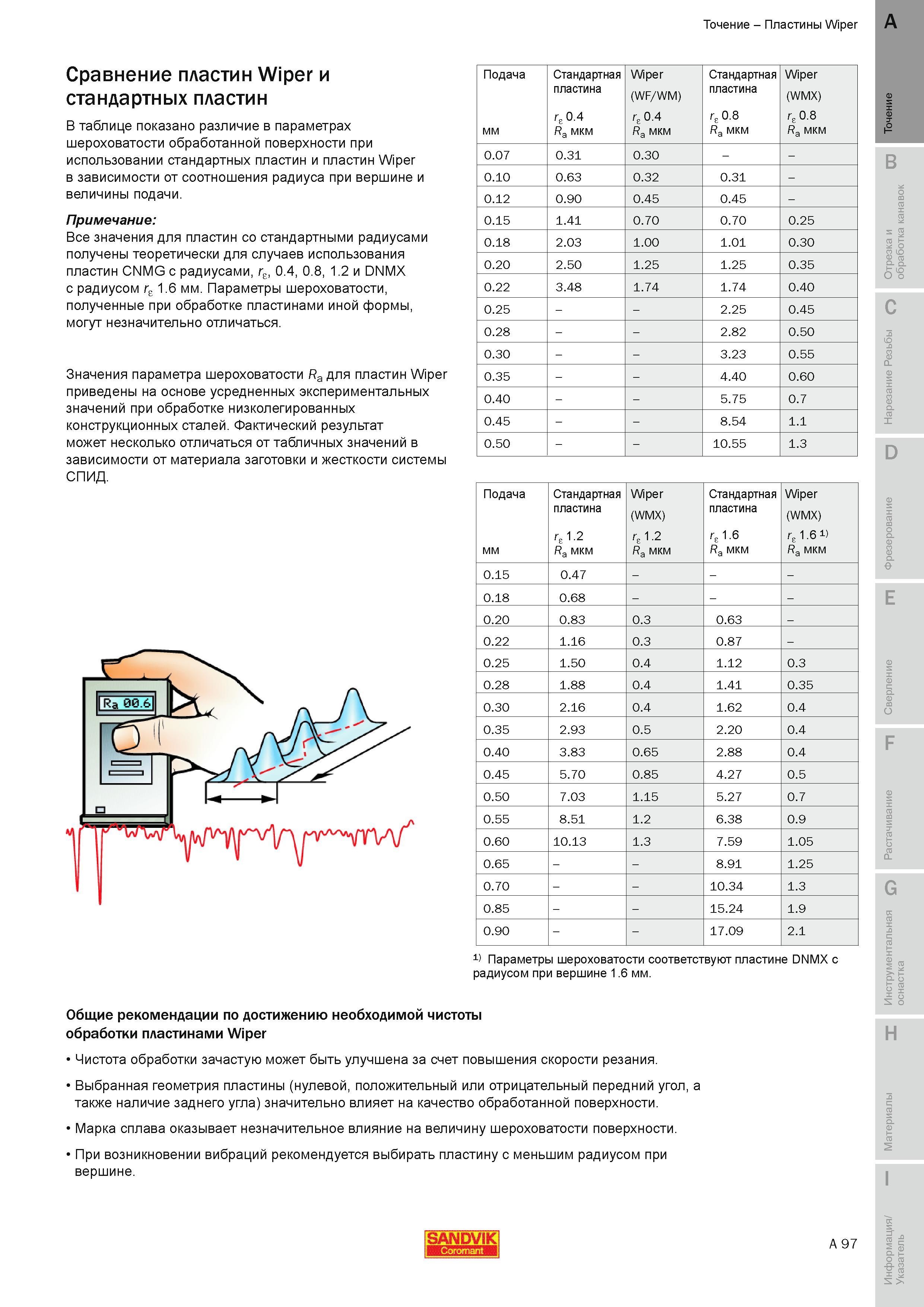

Сравнение зачистных токарных режущих пластин Sandvik Wiper и стандартных сменных ISO пластин для точения В справочной таблице показано различие в параметрах шероховатости обработанной поверхности при использовании стандартных пластин и пластин Sandvik Wiper в зависимости от соотношения радиуса при вершине и величины подачи. Примечание Все значения для пластин стандартными радиусами получены теоретически для случаев использования пластин CNMG с радиусами re 0.4 0.8 1.2 и DNMX с радиусом re 1.6 мм. Параметры шероховатости полученные при обработке пластинами иной формы могут незначительно отличаться. Значения параметра шероховатости Ra для пластин Wiper приведены на основе усредненных экспериментальных значений при обработке низколегированных конструкционных сталей. Фактический результат может несколько отличаться от табличных значений в зависимости от материала заготовки и жесткости системы СПИД. Точение Пластины Wiper A Подача мм Стандартная пластина "е 0.4 Ra мкм Wiper (WF WM) "е 0.4 Ra мкм Стандартная пластина "е 0.8 Ra мкм Wiper (WMX) "е 0.8 Ra мкм 0.07 0.31 0.30 0.10 0.63 0.32 0.31 - 0.12 0.90 0.45 0.45 - 0.15 1.41 0.70 0.70 0.25 0.18 2.03 1.00 1.01 0.30 0.20 2.50 1.25 1.25 0.35 0.22 3.48 1.74 1.74 0.40 0.25 2.25 0.45 0.28 2.82 0.50 0.30 3.23 0.55 0.35 4.40 0.60 0.40 5.75 0.7 0.45 8.54 1.1 0.50 10.55 1.3 Подача мм Стандартная пластина "е 1.2 Ra мкм Wiper (WMX) "е 12 Ra мкм Стандартная пластина "е 16 Ra мкм Wiper (WMX) "е 1.6 1 Ra мкм 0.15 0.47 - 0.18 0.68 - 0.20 0.83 0.3 0.63 - 0.22 1.16 0.3 0.87 - 0.25 1.50 0.4 1.12 0.3 0.28 1.88 0.4 1.41 0.35 0.30 2.16 0.4 1.62 0.4 0.35 2.93 0.5 2.20 0.4 0.40 3.83 0.65 2.88 0.4 0.45 5.70 0.85 4.27 0.5 0.50 7.03 1.15 5.27 0.7 0.55 8.51 1.2 6.38 0.9 0.60 10.13 1.3 7.59 1.05 0.65 8.91 1.25 0.70 10.34 1.3 0.85 15.24 1.9 0.90 17.09 2.1 1 Параметры шероховатости соответствуют пластине DNMX с радиусом при вершине 1.6 мм. Общие рекомендации по достижению необходимой чистоты обработки пластинами Wiper Чистота обработки зачастую может быть улучшена за счет повышения скорости резания. Выбранная геометрия пластины (нулевой положительный или отрицательный передний угол а также наличие заднего угла) значительно влияет на качество обработанной поверхности. Марка сплава оказывает незначительное влияние на величину шероховатости поверхности. При возникновении вибраций рекомендуется выбирать пластину с меньшим радиусом при вершине. SANDVIK A 97
