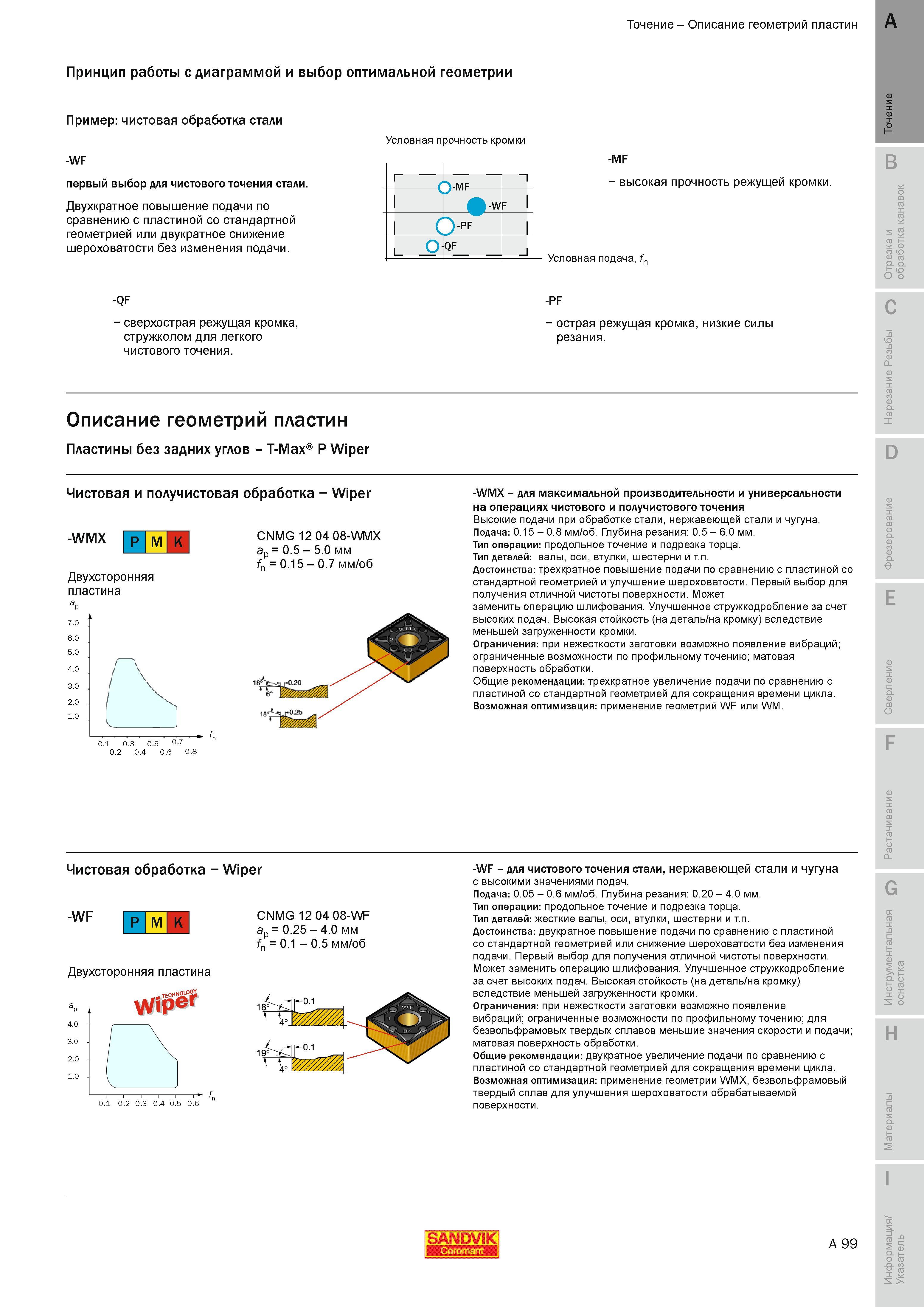

Описание токарных стружколомов Sandvik для сменных режущих пластин T-Max P Wiper Инструмент для максимальной производительности и универсальности при точении Описание геометрий пластин Принцип работы с диаграммой и выбор оптимальной геометрии Пример чистовая обработка стали -WF первый выбор для чистового точения стали. Двухкратное повышение подачи по сравнению с пластиной стандартной геометрией или двукратное снижение шероховатости без изменения подачи. Условная прочность кромки -QF - сверхострая режущая кромка стружколом для легкого чистового точения. -PF - острая режущая кромка низкие силы резания. Описание геометрий пластин Пластины без задних углов T-Max P Wiper Чистовая и получистовая обработка Wiper -WMX P M K Двухсторонняя пластина an CNMG 12 04 08-WMX ap 0.5 - 5.0 мм fn 0.15 - 0.7 мм/об -WMX - для максимальной производительности и универсальности на операциях чистового и получистового точения Высокие подачи при обработке стали нержавеющей стали и чугуна. Подача 0.15 - 0.8 мм/об. Глубина резания 0.5 - 6.0 мм. Тип операции продольное точение и подрезка торца. Тип деталей валы оси втулки шестерни и т.п. Достоинства трехкратное повышение подачи по сравнению с пластиной стандартной геометрией и улучшение шероховатости. Первый выбор для получения отличной чистоты поверхности. Может заменить операцию шлифования. Улучшенное стружкодробление за счет высоких подач. Высокая стойкость (на деталь на кромку) вследствие меньшей загруженности кромки. Ограничения при нежесткости заготовки возможно появление вибраций; ограниченные возможности по профильному точению; матовая поверхность обработки. Общие рекомендации трехкратное увеличение подачи по сравнению с пластиной стандартной геометрией для сокращения времени цикла. Возможная оптимизация применение геометрий WF или WM. 0.2 0.4 0.6 0.8 Чистовая обработка Wiper -WF M Двухсторонняя пластина ICHNOLOOJ хкипёг CNMG 12 04 08-WF ap 0.25 - 4.0 мм fn 0.1 - 0.5 мм/об 0.1 0.2 0.3 0.4 0.5 0.6 -WF - для чистового точения стали нержавеющей стали и чугуна с высокими значениями подач. Подача 0.05 - 0.6 мм/об. Глубина резания 0.20 - 4.0 мм. Тип операции продольное точение и подрезка торца. Тип деталей жесткие валы оси втулки шестерни и т.п. Достоинства двукратное повышение подачи по сравнению с пластиной стандартной геометрией или снижение шероховатости без изменения подачи. Первый выбор для получения отличной чистоты поверхности. Может заменить операцию шлифования. Улучшенное стружкодробление за счет высоких подач. Высокая стойкость (на деталь на кромку) вследствие меньшей загруженности кромки. Ограничения при нежесткости заготовки возможно появление вибраций; ограниченные возможности по профильному точению; для безвольфрамовых твердых сплавов меньшие значения скорости и подачи; матовая поверхность обработки. Общие рекомендации двукратное увеличение подачи по сравнению с пластиной стандартной геометрией для сокращения времени цикла. Возможная оптимизация применение геометрии WMX безвольфрамовый твердый сплав для улучшения шероховатости обрабатываемой поверхности. P K a f SANDVIK A 99
