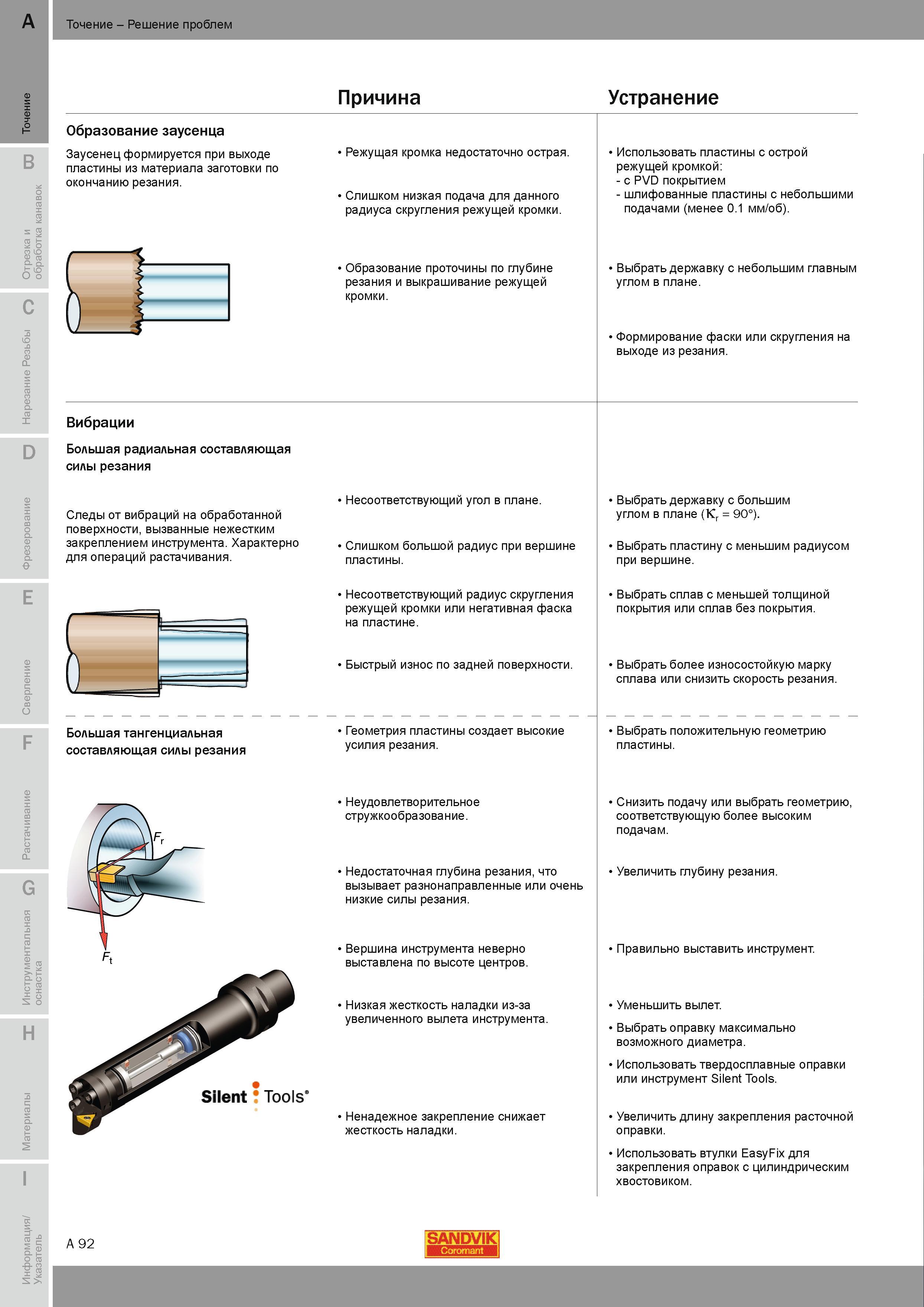

Проблемы и пути их решения при точении материалов металлорежущим инструментом Заусенец формируется при выходе пластины из материала заготовки по окончанию резания Режущая кромка недостаточно острая Слишком низкая подача для данного радиуса скругления режущей кромки. Образование проточины по глубине резания и выкрашивание режущей кромки. Использовать пластины с острой режущей кромкой - с PVD покрытием - шлифованные пластины с небольшими подачами (менее 0.1 мм/об). Выбрать державку с небольшим главным углом в плане. Формирование фаски или скругления на выходе из резания. Вибрации Большая радиальная составляющая силы резания Следы от вибраций на обработанной поверхности вызванные нежестким закреплением инструмента. Характерно для операций растачивания. Несоответствующий угол в плане. Слишком большой радиус при вершине пластины. Несоответствующий радиус скругления режущей кромки или негативная фаска на пластине. Быстрый износ по задней поверхности. Выбрать державку с большим углом в плане (Кг 90). Выбрать пластину с меньшим радиусом при вершине. Выбрать сплав с меньшей толщиной покрытия или сплав без покрытия. Выбрать более износостойкую марку сплава или снизить скорость резания. Большая тангенциальная составляющая силы резания Геометрия пластины создает высокие усилия резания. Неудовлетворительное стружкообразование. Недостаточная глубина резания что вызывает разнонаправленные или очень низкие силы резания. Вершина инструмента неверно выставлена по высоте центров. Низкая жесткость наладки из-за увеличенного вылета инструмента. Ненадежное закрепление снижает жесткость наладки. Выбрать положительную геометрию пластины. Снизить подачу или выбрать геометрию соответствующую более высоким подачам. Увеличить глубину резания. Правильно выставить инструмент. Уменьшить вылет. Выбрать оправку максимально возможного диаметра. Использовать твердосплавные оправки или инструмент Silent Tools. Увеличить длину закрепления расточной оправки. Использовать втулки EasyFix для закрепления оправок с цилиндрическим хвостовиком. Точение Решение проблем Причина Устранение Образование заусенца
