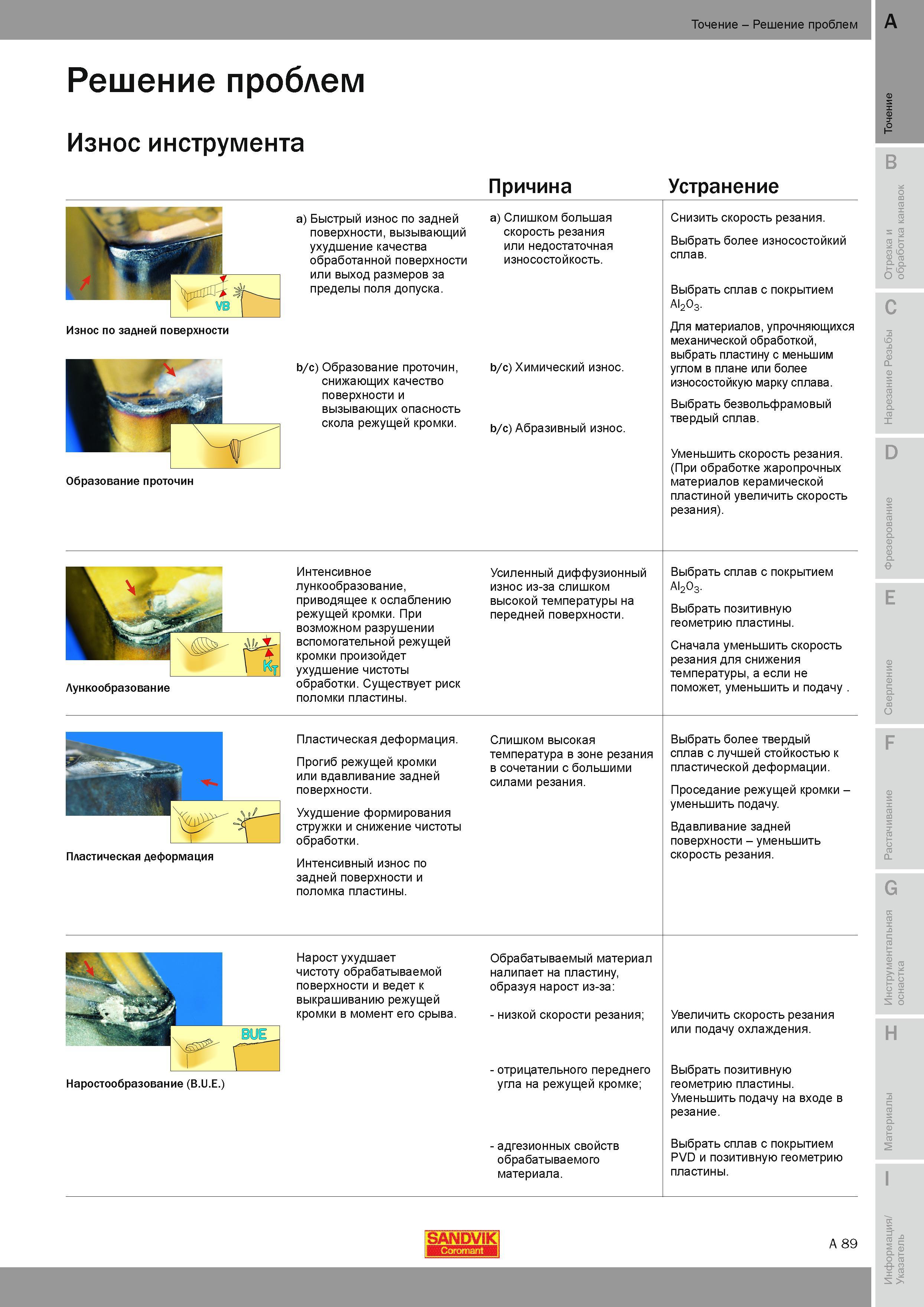

Характерные виды износа металлорежущего инструмента Классический износ по задней поверхности режущего инструмента который вызывает ухудшение качества обработанной поверхности или выход размеров за пределы поля допуска. Образование проточин снижающих качество поверхности и вызывающих опасность скола режущей кромки. а) Слишком большая скорость резания или недостаточная износостойкость. b c) Химический износ. b c) Абразивный износ. Образование проточин Снизить скорость резания. Выбрать более износостойкий сплав. Выбрать сплав с покрытием Al23- Для материалов упрочняющихся механической обработкой выбрать пластину с меньшим углом в плане или более износостойкую марку сплава. Выбрать безвольфрамовый твердый сплав. Уменьшить скорость резания. (При обработке жаропрочных материалов керамической пластиной увеличить скорость резания). Лункообразование Интенсивное лункообразование приводящее к ослаблению режущей кромки. При возможном разрушении вспомогательной режущей кромки произойдет ухудшение чистоты обработки. Существует риск поломки пластины. Усиленный диффузионный износ из-за слишком высокой температуры на передней поверхности. Выбрать сплав с покрытием Al2O3. Выбрать позитивную геометрию пластины. Сначала уменьшить скорость резания для снижения температуры а если не поможет уменьшить и подачу Пластическая деформация Пластическая деформация. Прогиб режущей кромки или вдавливание задней поверхности. Ухудшение формирования стружки и снижение чистоты обработки. Интенсивный износ по задней поверхности и поломка пластины. Слишком высокая температура в зоне резания в сочетании с большими силами резания. Выбрать более твердый сплав с лучшей стойкостью к пластической деформации. Проседание режущей кромки уменьшить подачу. Вдавливание задней поверхности - уменьшить скорость резания. Нарост ухудшает чистоту обрабатываемой поверхности и ведет к выкрашиванию режущей кромки в момент его срыва. Наростообразование (B.U.E.) Обрабатываемый материал налипает на пластину образуя нарост из-за - низкой скорости резания; - отрицательного переднего угла на режущей кромке; адгезионных свойств обрабатываемого материала. Увеличить скорость резания или подачу охлаждения. Выбрать позитивную геометрию пластины. Уменьшить подачу на входе в резание. Выбрать сплав с покрытием PVD и позитивную геометрию пластины. SANDVIK 5513 A 89 Решение проблем Износ по задней поверхности Точение Решение проблем Износ инструмента Причина Устранение Быстрый
