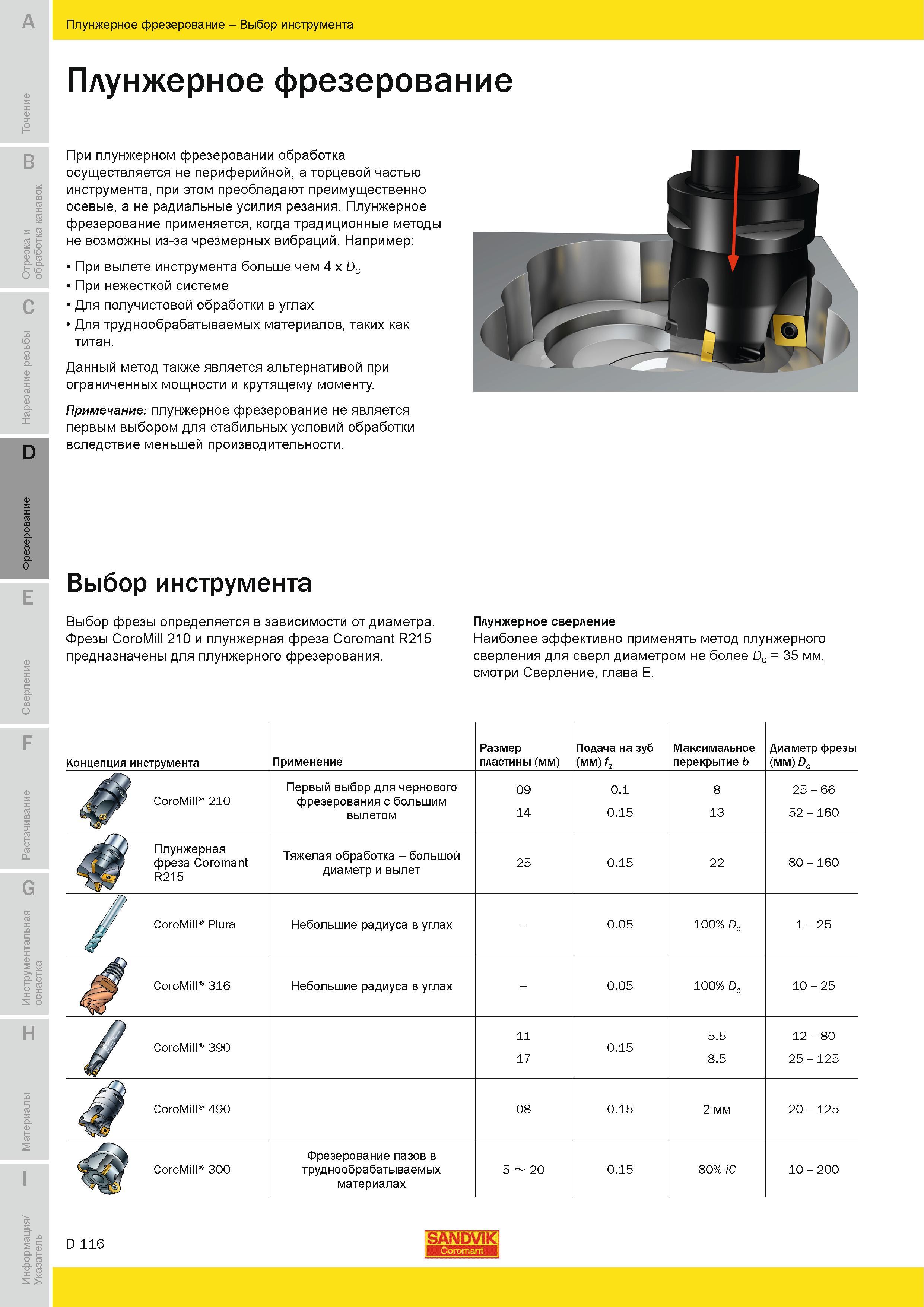

При плунжерном фрезеровании мехобработка осуществляется не периферийной а торцевой частью металлорежущего фрезерного инструмента При этой технологической станочной операции преобладают преимущественно осевые а не радиальные усилия резания. Плунжерное фрезерование применяется когда традиционные методы не возможны из-за чрезмерных вибраций. Например При вылете инструмента больше чем 4 x Dc При нежесткой системе Для получистовой обработки в углах Для труднообрабатываемых материалов таких как титан. Данный метод также является альтернативой при ограниченных мощности и крутящему моменту Примечание плунжерное фрезерование не является первым выбором для стабильных условий обработки вследствие меньшей производительности. Выбор инструмента Выбор фрезы определяется в зависимости от диаметра. Фрезы CoroMill 210 и плунжерная фреза Coromant R215 предназначены для плунжерного фрезерования. Плунжерное сверление Наиболее эффективно применять метод плунжерного сверления для сверл диаметром не более Dc 35 мм смотри Сверление глава E. Концепция инструмента Применение Размер пластины (мм) Подача на зуб (мм) fz Максимальное перекрытие b Диаметр фрезы (мм) Dc CoroMill 210 Первый выбор для чернового фрезерования с большим вылетом 09 14 0.1 0.15 8 13 25 - 66 52 - 160 fp1 Тяжелая обработка большой диаметр и вылет 25 0.15 22 80 - 160 CoroMill Plura Небольшие радиуса в углах - 0.05 100% Dc 1 - 25 JlU CoroMill 316 Небольшие радиуса в углах - 0.05 100% Dc 10 - 25 CoroMill 390 11 17 0.15 5.5 8.5 12 - 80 25 - 125 CoroMill 490 08 0.15 2 мм 20 - 125 CoroMill 300 Фрезерование пазов в труднообрабатываемых материалах 5 20 0.15 80% iC 10 - 200 D 116 SANDVIK Плунжерное фрезерование Выбор инструмента Плунжерное фрезерование
