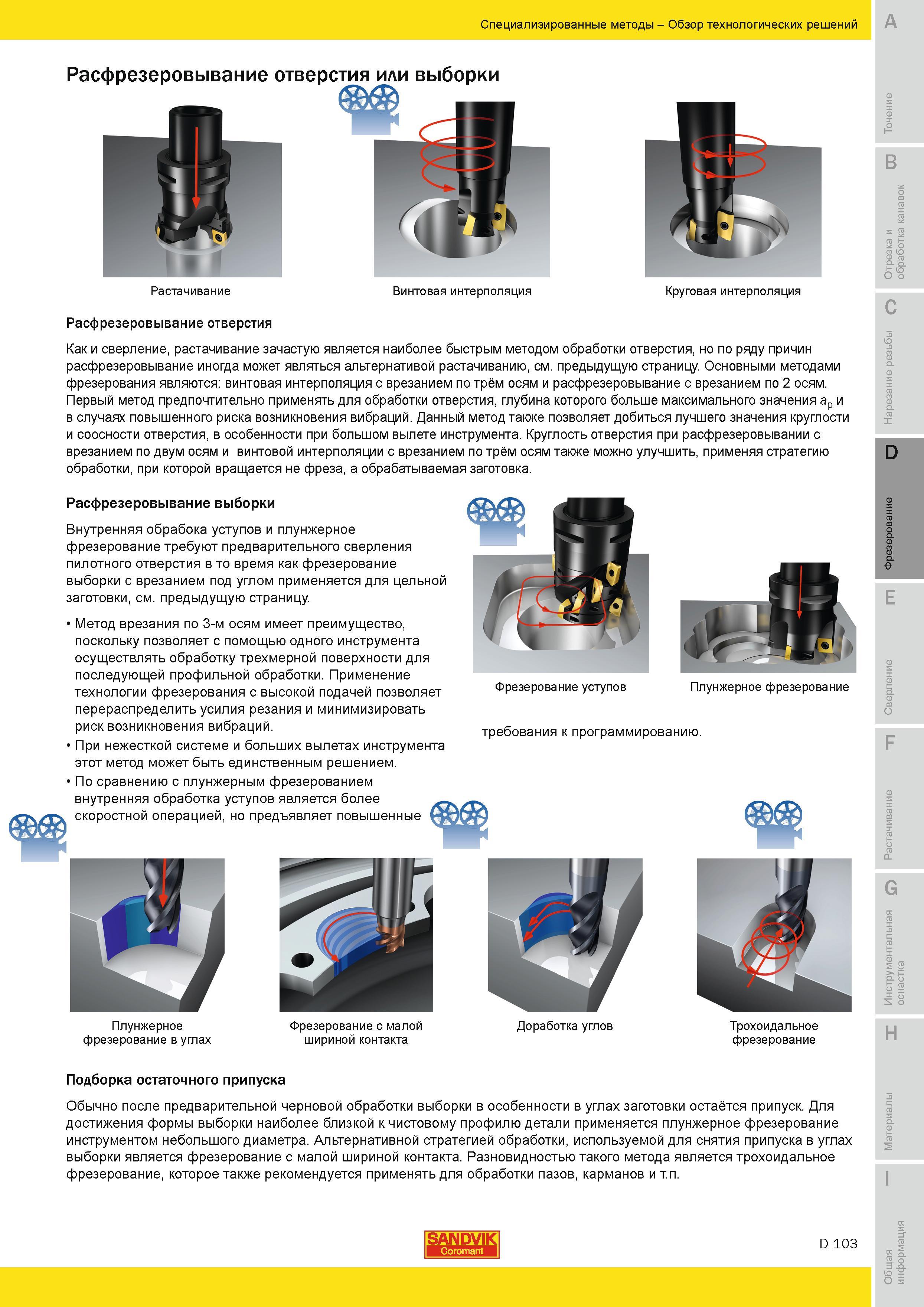

Основными методами фрезерования отверстий или выборок являются винтовая интерполяция с врезанием по трём осям и расфрезеровывание с врезанием по 2 осям. Первый метод предпочтительно применять для обработки отверстия глубина которого больше максимального значения ap и в случаях повышенного риска возникновения вибраций. Данный метод также позволяет добиться лучшего значения круглости и соосности отверстия в особенности при большом вылете инструмента. Круглость отверстия при расфрезеровывании с врезанием по двум осям и винтовой интерполяции с врезанием по трём осям также можно улучшить применяя стратегию обработки при которой вращается не фреза а обрабатываемая заготовка. B C D Расфрезеровывание выборки Внутренняя обрабока уступов и плунжерное фрезерование требуют предварительного сверления пилотного отверстия в то время как фрезерование выборки с врезанием под углом применяется для цельной заготовки см. предыдущую страницу Метод врезания по 3-м осям имеет преимущество поскольку позволяет с помощью одного инструмента осуществлять обработку трехмерной поверхности для последующей профильной обработки. Применение технологии фрезерования с высокой подачей позволяет перераспределить усилия резания и минимизировать риск возникновения вибраций. При нежесткой системе и больших вылетах инструмента этот метод может быть единственным решением. По сравнению с плунжерным фрезерованием внутренняя обработка уступов является более скоростной операцией но предъявляет повышенные Фрезерование уступов Плунжерное фрезерование требования к программированию. Плунжерное фрезерование в углах Фрезерование с малой шириной контакта Доработка углов Трохоидальное фрезерование E F G s 1 I-а. о H Подборка остаточного припуска Обычно после предварительной черновой обработки выборки в особенности в углах заготовки остаётся припуск. Для достижения формы выборки наиболее близкой к чистовому профилю детали применяется плунжерное фрезерование инструментом небольшого диаметра. Альтернативной стратегией обработки используемой для снятия припуска в углах выборки является фрезерование с малой шириной контакта. Разновидностью такого метода является трохоидальное фрезерование которое также рекомендуется применять для обработки пазов карманов и т.п. SANDVIK D 103 Специализированные методы Расфрезеровывание отверстия интерполяция Обзор технологических решений при фрезерной обработке Расфрезеровывание отверстия или выборки Растачивание Винтовая Круговая интерполяция Как и сверление растачивание зачастую является наиболее быстрым методом обработки отверстия но по ряду причин расфрезеровывание иногда может являться альтернативой растачиванию см. предыдущую страницу.
