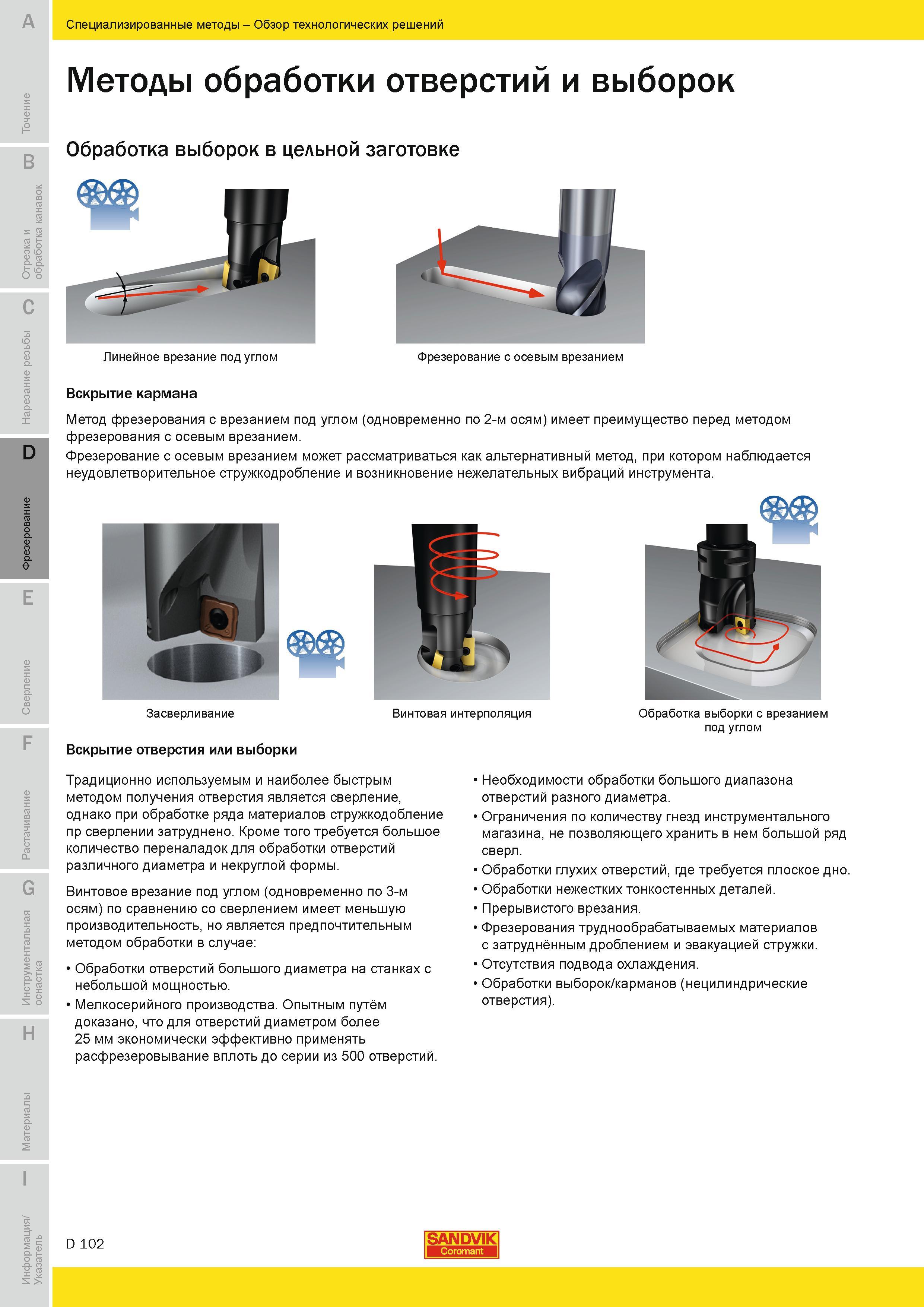

Методы фрезерной обработки отверстий и выборок Обработка выборок в цельной заготовке Линейное врезание под углом Фрезерование с осевым врезанием Вс

Методы фрезерной обработки отверстий и выборок Обработка выборок в цельной заготовке Линейное врезание под углом Фрезерование с осевым врезанием Вскрытие кармана Метод фрезерования с врезанием под углом (одновременно по 2-м осям) имеет преимущество перед методом фрезерования с осевым врезанием. Фрезерование с осевым врезанием может рассматриваться как альтернативный метод при котором наблюдается неудовлетворительное стружкодробление и возникновение нежелательных вибраций инструмента. Засверливание Вскрытие отверстия или выборки Винтовая интерполяция Традиционно используемым и наиболее быстрым методом получения отверстия является сверление однако при обработке ряда материалов стружкодобление пр сверлении затруднено. Кроме того требуется большое количество переналадок для обработки отверстий различного диаметра и некруглой формы. Винтовое врезание под углом (одновременно по 3-м осям) по сравнению сверлением имеет меньшую производительность но является предпочтительным методом обработки в случае Обработки отверстий большого диаметра на станках с небольшой мощностью. Мелкосерийного производства. Опытным путём доказано что для отверстий диаметром более 25 мм экономически эффективно применять расфрезеровывание вплоть до серии из 500 отверстий. Обработка выборки с врезанием под углом Необходимости обработки большого диапазона отверстий разного диаметра. Ограничения по количеству гнезд инструментального магазина не позволяющего хранить в нем большой ряд сверл. Обработки глухих отверстий где требуется плоское дно. Обработки нежестких тонкостенных деталей. Прерывистого врезания. Фрезерования труднообрабатываемых материалов с затруднённым дроблением и эвакуацией стружки. Отсутствия подвода охлаждения. Обработки выборок карманов (нецилиндрические отверстия). о D 102 SANDVIK Специализированные методы Обзор технологических решений
