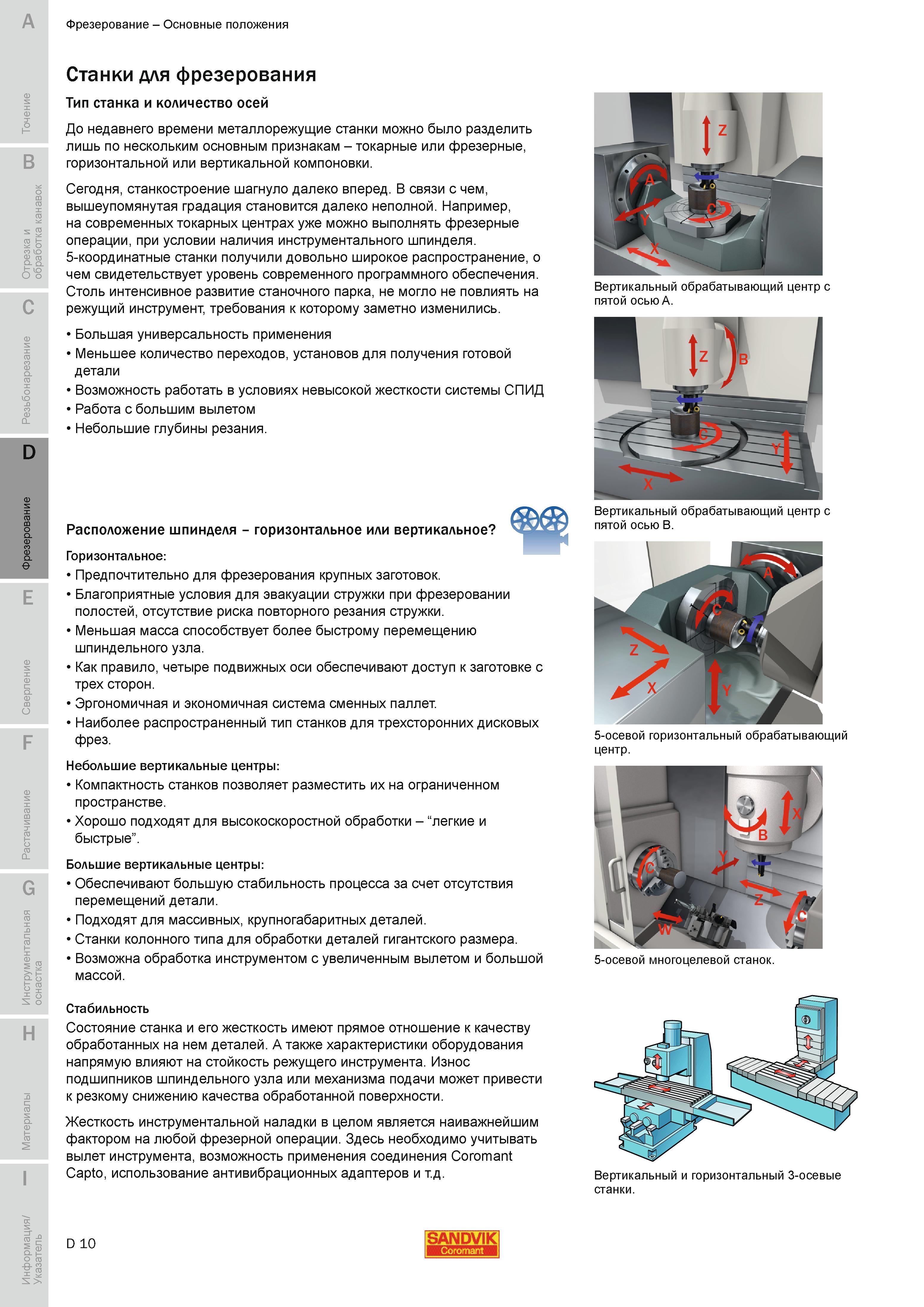

Описание основных технологических характеристик современного фрезерного промышленного оборудования машиностроительных предприятий До недавнего времени металлорежущие станки можно было разделить лишь по нескольким основным признакам - токарные или фрезерные горизонтальной или вертикальной компоновки. Сегодня станкостроение шагнуло далеко вперед. В связи с чем вышеупомянутая градация становится далеко неполной. Например на современных токарных центрах уже можно выполнять фрезерные операции при условии наличия инструментального шпинделя. 5-координатные станки получили довольно широкое распространение о чем свидетельствует уровень современного программного обеспечения. Столь интенсивное развитие станочного парка не могло не повлиять на режущий инструмент требования к которому заметно изменились. Большая универсальность применения Меньшее количество переходов установов для получения готовой детали Возможность работать в условиях невысокой жесткости системы СПИД Работа с большим вылетом Небольшие глубины резания. Расположение шпинделя - горизонтальное или вертикальное Горизонтальное Предпочтительно для фрезерования крупных заготовок. Благоприятные условия для эвакуации стружки при фрезеровании полостей отсутствие риска повторного резания стружки. Меньшая масса способствует более быстрому перемещению шпиндельного узла. Как правило четыре подвижных оси обеспечивают доступ к заготовке с трех сторон. Эргономичная и экономичная система сменных паллет. Наиболее распространенный тип станков для трехсторонних дисковых фрез. Небольшие вертикальные центры Компактность станков позволяет разместить их на ограниченном пространстве Хорошо подходят для высокоскоростной обработки легкие и быстрые. Большие вертикальные центры Обеспечивают большую стабильность процесса за счет отсутствия перемещений детали. Подходят для массивных крупногабаритных деталей. Станки колонного типа для обработки деталей гигантского размера. Возможна обработка инструментом с увеличенным вылетом и большой массой. Стабильность Состояние станка и его жесткость имеют прямое отношение к качеству обработанных на нем деталей. А также характеристики оборудования напрямую влияют на стойкость режущего инструмента. Износ подшипников шпиндельного узла или механизма подачи может привести к резкому снижению качества обработанной поверхности. Жесткость инструментальной наладки в целом является наиважнейшим фактором на любой фрезерной операции. Здесь необходимо учитывать вылет инструмента возможность применения соединения Coromant Capto использование антивибрационных адаптеров и т.д. D 10 SANDVIK Вертикальный обрабатывающий центр с пятой осью A. 4 Вертикальный обрабатывающий центр с пятой осью B. 5-осевой горизонтальный обрабатывающий центр. 5-осевой многоцелевой станок. Вертикальный и горизонтальный 3-осевые станки. Фрезерование Основные положения Станки для фрезерования Тип станка и количество осей
