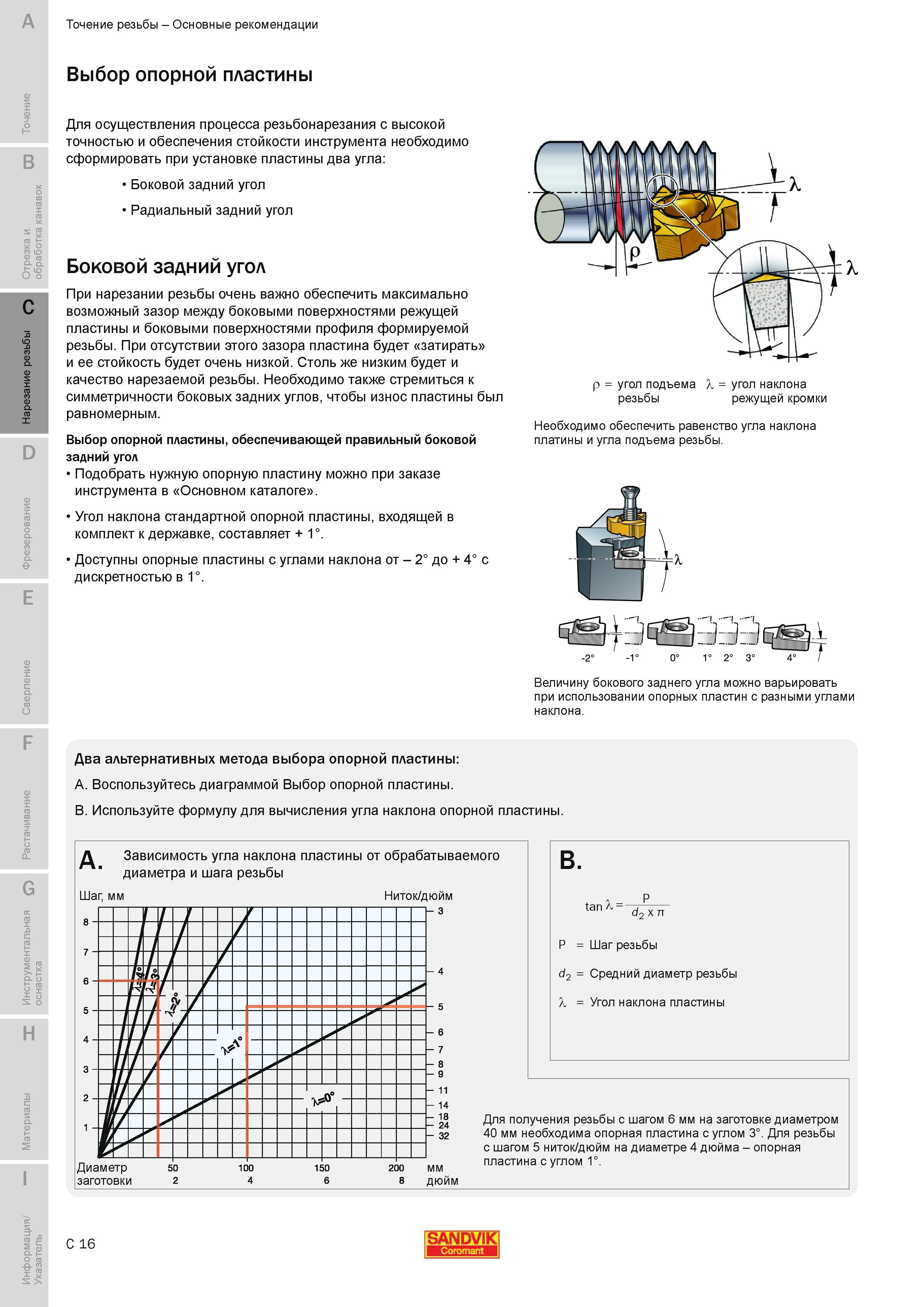

Для осуществления процесса резьбонарезания с высокой точностью и обеспечения стойкости инструмента необходимо сформировать при установке пластины два угла Боковой задний угол Радиальный задний угол Боковой задний угол При нарезании резьбы очень важно обеспечить максимально возможный зазор между боковыми поверхностями режущей пластины и боковыми поверхностями профиля формируемой резьбы. При отсутствии этого зазора пластина будет затирать и ее стойкость будет очень низкой. Столь же низким будет и качество нарезаемой резьбы. Необходимо также стремиться к симметричности боковых задних углов чтобы износ пластины был равномерным. Выбор опорной пластины обеспечивающей правильный боковой задний угол Подобрать нужную опорную пластину можно при заказе инструмента в Основном каталоге Угол наклона стандартной опорной пластины входящей в комплект к державке составляет 1. Доступны опорные пластины с углами наклона от - 2 до 4 с дискретностью в 1. р угол подъема X угол наклона резьбы режущей кромки Необходимо обеспечить равенство угла наклона платины и угла подъема резьбы. Величину бокового заднего угла можно варьировать при использовании опорных пластин с разными углами наклона. Два альтернативных метода выбора опорной пластины A. Воспользуйтесь диаграммой Выбор опорной пластины. B. Используйте формулу для вычисления угла наклона опорной пластины. A Зависимость угла наклона пластины от обрабатываемого диаметра и шага резьбы Шаг мм Ниток дюйм заготовки 2 4 6 8 дюйм tan X P - d2 x P Шаг резьбы d2 Средний диаметр резьбы X Угол наклона пластины Для получения резьбы с шагом 6 мм на заготовке диаметром 40 мм необходима опорная пластина с углом 3. Для резьбы с шагом 5 ниток дюйм на диаметре 4 дюйма - опорная пластина с углом 1. C 16 SANDVIK 1 eEIIEI I Точение резьбы Основные рекомендации Выбор опорной пластины
