Постоянная K в расчетах мощности1 ISO CMC Код Обрабатываемый материал ae Сталь Нелегированная C 0 10-0 25% C 0 25-0 55% C 0 55-0 80% Низколегиров

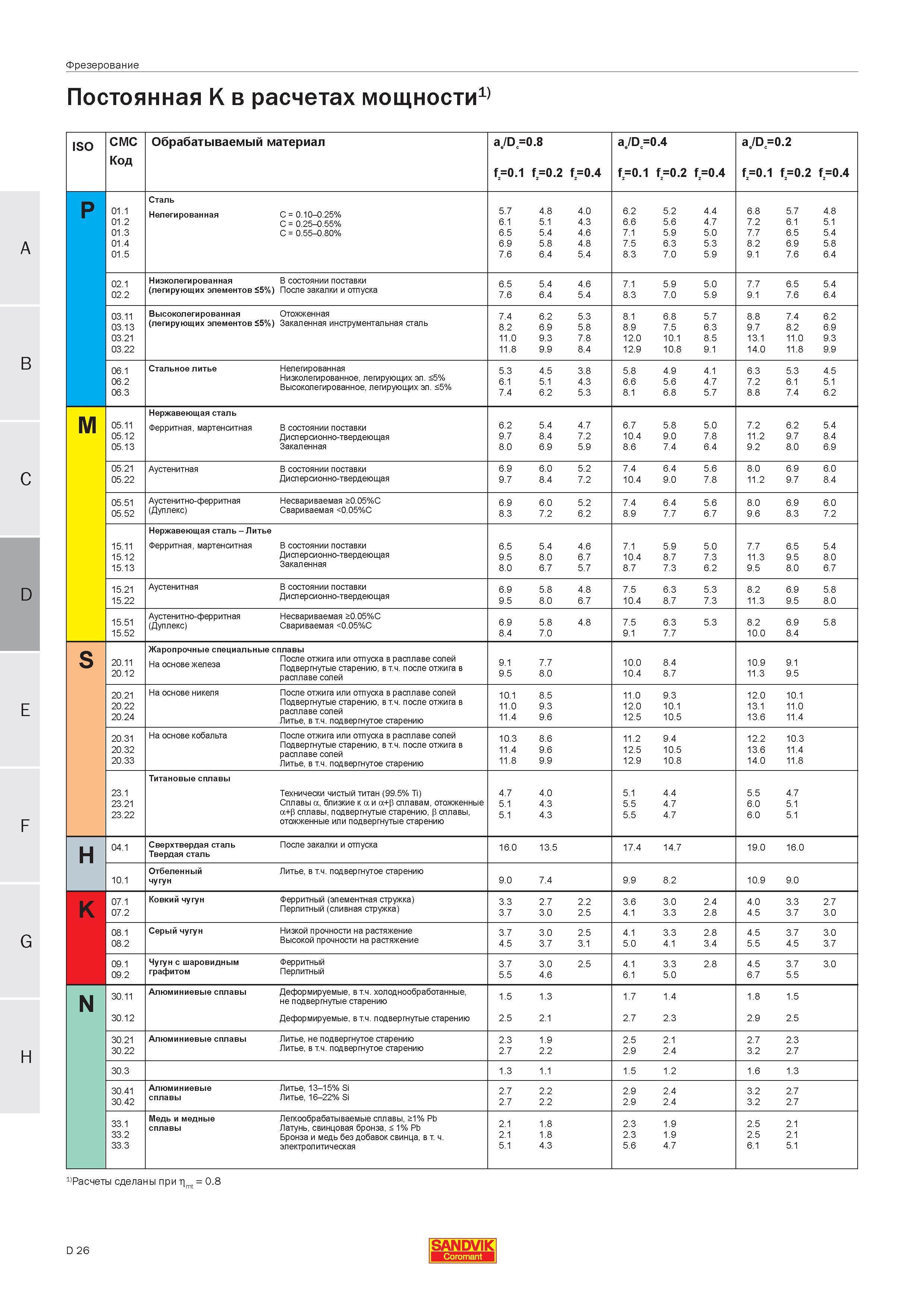

Постоянная K в расчетах мощности1 ISO CMC Код Обрабатываемый материал ae Сталь Нелегированная C 0.10-0.25% C 0.25-0.55% C 0.55-0.80% Низколегированная В состоянии поставки (легирующих элементов 5%) После закалки и отпуска 6.5 5.4 4.6 7.6 6.4 5.4 7.1 5.9 5.0 8.3 7.0 5.9 7.7 6.5 5.4 9.1 7.6 6.4 03.11 03.13 03.21 03.22 Высоколегированная Отожженная (легирующих элементов 5%) Закаленная инструментальная сталь 7.4 6.2 5.3 8.2 6.9 5.8 11.0 9.3 7.8 11.8 9.9 8.4 8.1 6.8 5.7 8.9 7.5 6.3 12.0 10.1 8.5 12.9 10.8 9.1 8.8 7.4 6.2 9.7 8.2 6.9 13.1 11.0 9.3 14.0 11.8 9.9 06.1 06.2 06.3 Стальное литье Нелегированная Низколегированное легирующих эл. 5% Высоколегированное легирующих эл. 5% 5.3 4.5 3.8 6.1 5.1 4.3 7.4 6.2 5.3 5.8 4.9 4.1 6.6 5.6 4.7 8.1 6.8 5.7 6.3 5.3 4.5 7.2 6.1 5.1 8.8 7.4 6.2 M 05.11 05.12 05.13 Нержавеющая сталь Ферритная мартенситная В состоянии поставки Дисперсионно-твердеющая Закаленная 6.2 5.4 4.7 9.7 8.4 7.2 8.0 6.9 5.9 6.7 5.8 5.0 10.4 9.0 7.8 8.6 7.4 6.4 7.2 6.2 5.4 11.2 9.7 8.4 9.2 8.0 6.9 05.21 05.22 Аустенитная В состоянии поставки Дисперсионно-твердеющая 6.9 6.0 5.2 9.7 8.4 7.2 7.4 6.4 5.6 10.4 9.0 7.8 8.0 6.9 6.0 11.2 9.7 8.4 05.51 05.52 Аустенитно-ферритная Несвариваемая 0.05%C (Дуплекс) Свариваемая 0.05%C 6.9 6.0 5.2 8.3 7.2 6.2 7.4 6.4 5.6 8.9 7.7 6.7 8.0 6.9 6.0 9.6 8.3 7.2 15.11 15.12 15.13 Нержавеющая сталь - Литье Ферритная мартенситная В состоянии поставки Дисперсионно-твердеющая Закаленная 6.5 5.4 4.6 9.5 8.0 6.7 8.0 6.7 5.7 7.1 5.9 5.0 10.4 8.7 7.3 8.7 7.3 6.2 7.7 6.5 5.4 11.3 9.5 8.0 9.5 8.0 6.7 15.21 15.22 Аустенитная В состоянии поставки Дисперсионно-твердеющая 6.9 5.8 4.8 9.5 8.0 6.7 7.5 6.3 5.3 10.4 8.7 7.3 8.2 6.9 5.8 11.3 9.5 8.0 15.51 15.52 Аустенитно-ферритная Несвариваемая 0.05%C (Дуплекс) Свариваемая 0.05%C 6.9 5.8 4.8 8.4 7.0 7.5 6.3 5.3 9.1 7.7 8.2 6.9 5.8 10.0 8.4 S 20.11 20.12 Жаропрочные специальные сплавы После отжига или отпуска в расплаве солей На основе железа Подвергнутые старению в т.ч. после отжига в расплаве солей 9.1 7.7 9.5 8.0 10.0 8.4 10.4 8.7 10.9 9.1 11.3 9.5 20.21 20.22 20.24 На основе никеля После отжига или отпуска в расплаве солей Подвергнутые старению в т.ч. после отжига в расплаве солей Литье в т.ч. подвергнутое старению 10.1 8.5 11.0 9.3 11.4 9.6 11.0 9.3 12.0 10.1 12.5 10.5 12.0 10.1 13.1 11.0 13.6 11.4 20.31 20.32 20.33 На основе кобальта После отжига или отпуска в расплаве солей Подвергнутые старению в т.ч. после отжига в расплаве солей Литье в т.ч. подвергнутое старению 10.3 8.6 11.4 9.6 11.8 9.9 11.2 9.4 12.5 10.5 12.9 10.8 12.2 10.3 13.6 11.4 14.0 11.8 23.1 23.21 23.22 Титановые сплавы Технически чистый титан (99.5% Ti) Сплавы а близкие к а и а+в сплавам отожженные а+в сплавы подвергнутые старению в сплавы отожженные или подвергнутые старению 4.7 4.0 5.1 4.3 5.1 4.3 5.1 4.4 5.5 4.7 5.5 4.7 5.5 4.7 6.0 5.1 6.0 5.1 H 04.1 Сверхтвердая сталь После закалки и отпуска Твердая сталь 16.0 13.5 17.4 14.7 19.0 16.0 10.1 Отбеленный Литье в т.ч. подвергнутое старению чугун 9.0 7.4 9.9 8.2 10.9 9.0 K 07.1 07.2 Ковкий чугун Ферритный (элементная стружка) Перлитный (сливная стружка) 3.3 2.7 2.2 3.7 3.0 2.5 3.6 3.0 2.4 4.1 3.3 2.8 4.0 3.3 2.7 4.5 3.7 3.0 08.1 08.2 Серый чугун Низкой прочности на растяжение Высокой прочности на растяжение 3.7 3.0 2.5 4.5 3.7 3.1 4.1 3.3 2.8 5.0 4.1 3.4 4.5 3.7 3.0 5.5 4.5 3.7 09.1 09.2 Чугун с шаровидным Ферритный графитом Перлитный 3.7 3.0 2.5 5.5 4.6 4.1 3.3 2.8 6.1 5.0 4.5 3.7 3.0 6.7 5.5 N 30.11 30.12 Алюминиевые сплавы Деформируемые в т.ч. холоднообработанные не подвергнутые старению Деформируемые в т.ч. подвергнутые старению 1.5 1.3 2.5 2.1 1.7 1.4 2.7 2.3 1.8 1.5 2.9 2.5 30.21 30.22 Алюминиевые сплавы Литье не подвергнутое старению Литье в т.ч. подвергнутое старению 2.3 1.9 2.7 2.2 2.5 2.1 2.9 2.4 2.7 2.3 3.2 2.7 30.3 1.3 1.1 1.5 1.2 1.6 1.3 30.41 30.42 Алюминиевые Литье 13-15% Si сплавы Литье 16-22% Si 2.7 2.2 2.7 2.2 2.9 2.4 2.9 2.4 3.2 2.7 3.2 2.7 33.1 33.2 33.3 Медь и медные Легкообрабатываемые сплавы 1% Pb сплавы Латунь свинцовая бронза 1% Pb Бронза и медь без добавок свинца в т. ч. электролитическая 2.1 1.8 2.1 1.8 5.1 4.3 2.3 1.9 2.3 1.9 5.6 4.7 2.5 2.1 2.5 2.1 6.1 5.1 1 Расчеты сделаны при nmt 0.8 D 26 SANDVIK Coromant Фрезерование Dc0.8 fz0.1 fz0.2 fz0.4 ae Dc0.4 fz0.1 fz0.2 fz0.4 ae Dc0.2 fz0.1 fz0.2 fz0.4 P 01.1 01.2 01.3 01.4 01.5 5.7 4.8 4.0 6.1 5.1 4.3 6.5 5.4 4.6 6.9 5.8 4.8 7.6 6.4 5.4 6.2 5.2 4.4 6.6 5.6 4.7 7.1 5.9 5.0 7.5 6.3 5.3 8.3 7.0 5.9 6.8 5.7 4.8 7.2 6.1 5.1 7.7 6.5 5.4 8.2 6.9 5.8 9.1 7.6 6.4 02.1 02.2
