Система ЧПУ соотносит координаты с нулевой точкой заготовки, смотри „ Назначение координат точки привязки без использования трехмерного измерительн

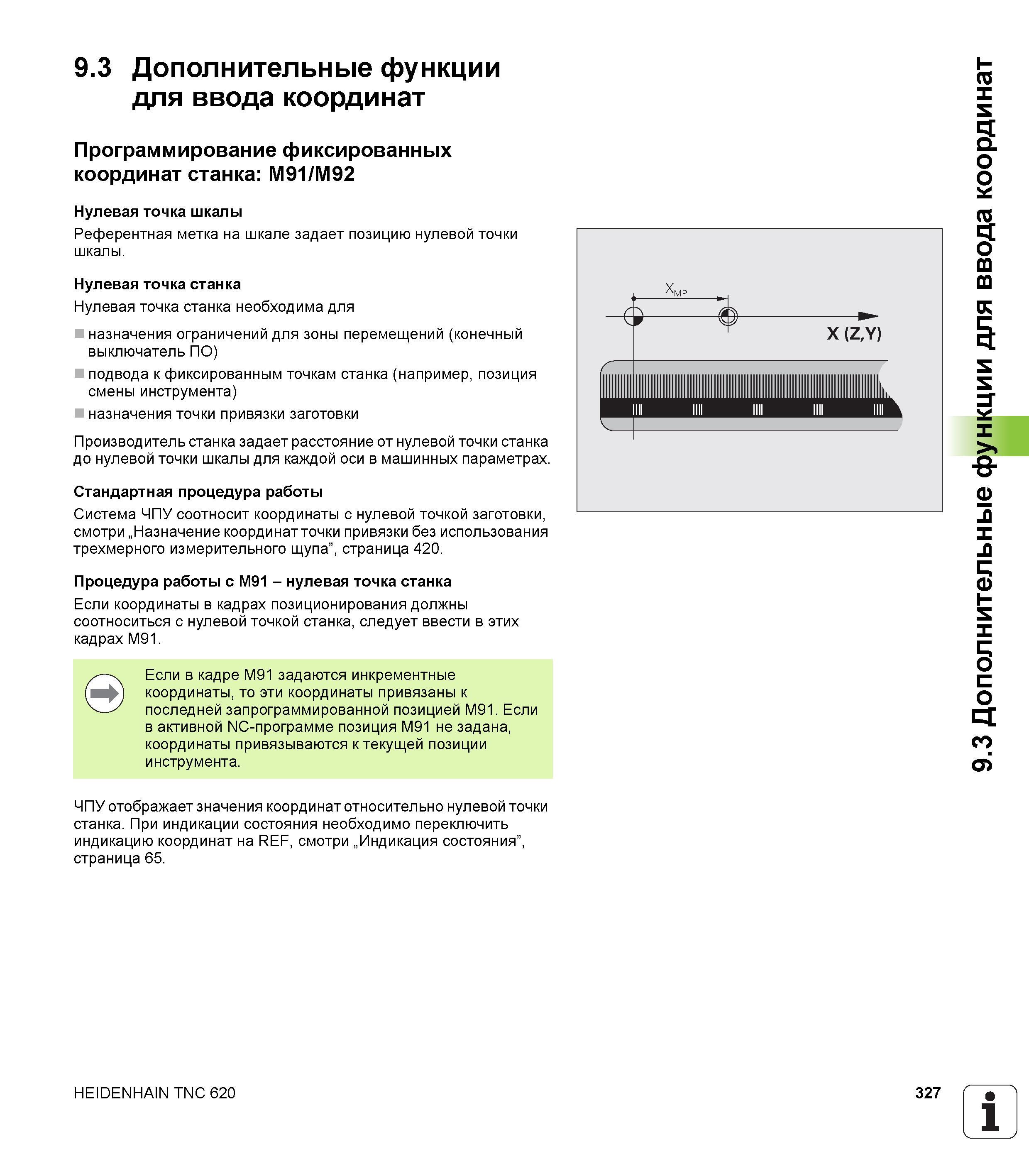

Система ЧПУ соотносит координаты с нулевой точкой заготовки, смотри „ Назначение координат точки привязки без использования трехмерного измерительного щупа”, страница 420. Процедура работы с M91 - нулевая точка станка Если координаты в кадрах позиционирования должны соотноситься с нулевой точкой станка, следует ввести в этих кадрах M91. Если в кадре M91 задаются инкрементные координаты, то эти координаты привязаны к последней запрограммированной позицией M91. Если в активной NC-программе позиция M91 не задана, координаты привязываются к текущей позиции инструмента. ЧПУ отображает значения координат относительно нулевой точки станка. При индикации состояния необходимо переключить индикацию координат на REF, смотри „Индикация состояния”, страница 65. HEIDENHAIN TNC 620 327 1 9.3 Дополнительные функции для ввода координат 9.3 Дополнительные функции для ввода координат Программирование фиксированных координат станка M91/M92 Нулевая точка шкалы Референтная метка на шкале задает позицию нулевой точки шкалы. Нулевая точка станка Нулевая точка станка необходима для назначения ограничений для зоны перемещений (конечный выключатель ПО) подвода к фиксированным точкам станка (например, позиция смены инструмента) назначения точки привязки заготовки Производитель станка задает расстояние от нулевой точки станка до нулевой точки шкалы для каждой оси в машинных параметрах. Стандартная процедура работы
