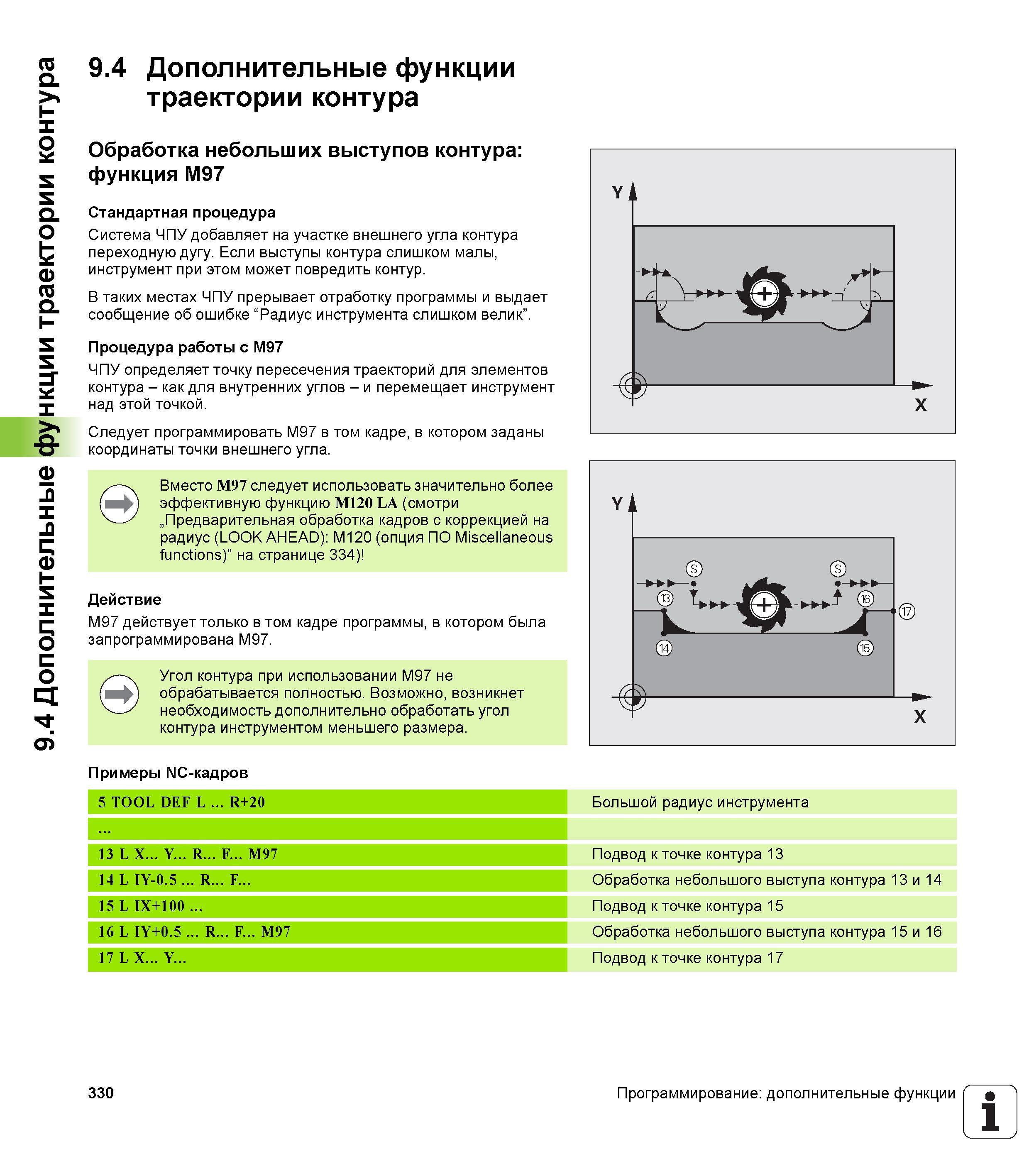

Обработка небольших выступов контура функция M97 Стандартная процедура Система ЧПУ добавляет на участке внешнего угла контура переходную дугу. Если выступы контура слишком малы, инструмент при этом может повредить контур. В таких местах ЧПУ прерывает отработку программы и выдает сообщение об ошибке “Радиус инструмента слишком велик”. Процедура работы с M97 ЧПУ определяет точку пересечения траекторий для элементов контура - как для внутренних углов - и перемещает инструмент над этой точкой. Следует программировать M97 в том кадре, в котором заданы координаты точки внешнего угла. Вместо M97 следует использовать значительно более эффективную функцию M120 LA (смотри „Предварительная обработка кадров с коррекцией на радиус (LOOK AHEAD) M120 (опция ПО Miscellaneous functions)” на странице 334) Действие M97 действует только в том кадре программы, в котором была запрограммирована M97. Угол контура при использовании M97 не обрабатывается полностью. Возможно, возникнет необходимость дополнительно обработать угол контура инструментом меньшего размера. Примеры NC-кадров 5 TOOL DEF L R+20 Большой радиус инструмента 13 L X Y R F M97 Подвод к точке контура 13 Обработка небольшого выступа контура 13 и 14 Подвод к точке контура 15 Обработка небольшого выступа контура 15 и 16 Подвод к точке контура 17 14 L IY-0.5 R F 15 L IX+100 16 L IY+0.5 R F M97 17 L X Y 330 Программирование дополнительные функции 1 9.4 Дополнительные функции траектории контура 9.4 Дополнительные функции траектории контура
