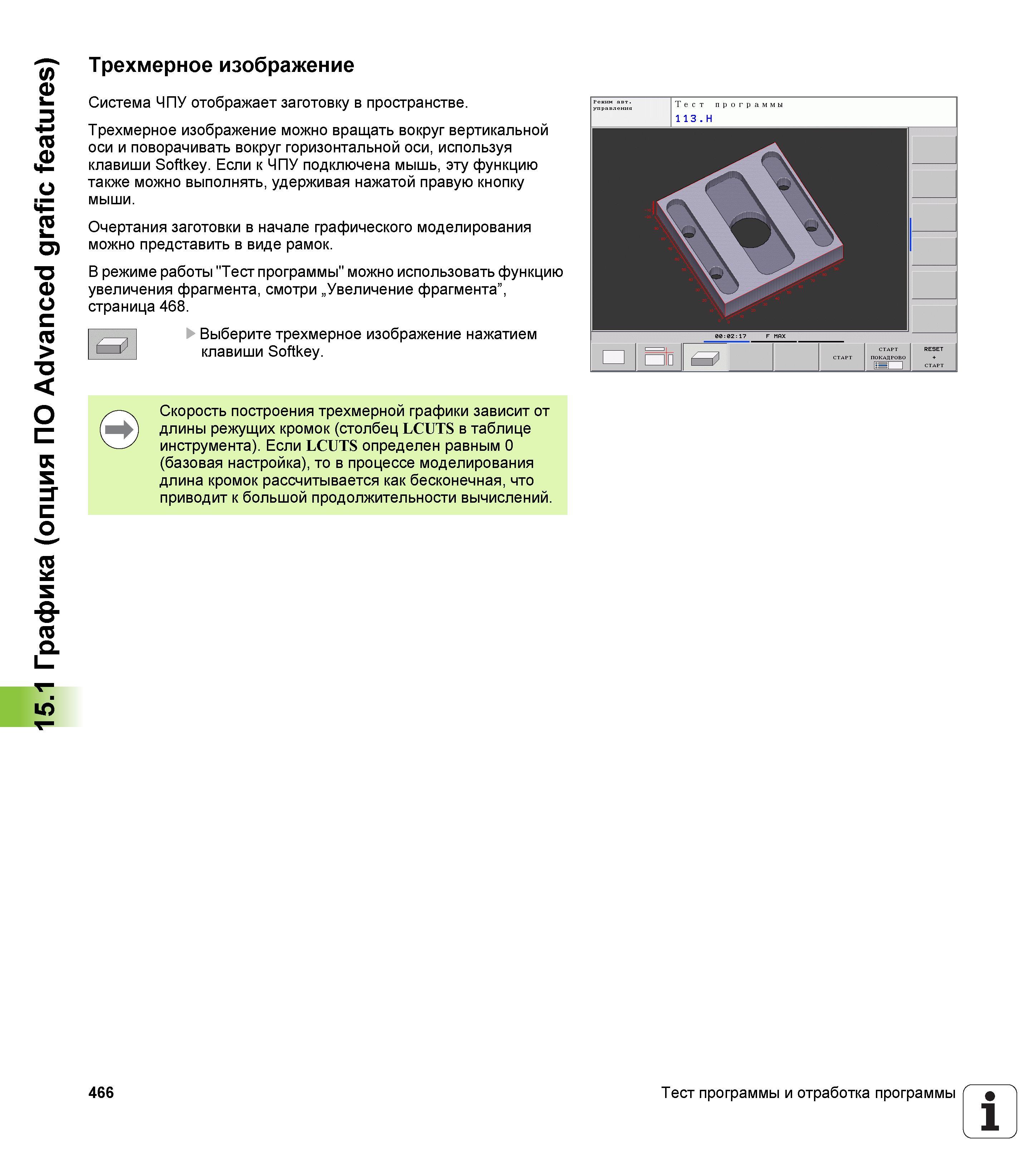

Система ЧПУ отображает заготовку в пространстве. Трехмерное изображение можно вращать вокруг вертикальной оси и поворачивать вокруг горизонтальной оси, используя клавиши Softkey. Если к ЧПУ подключена мышь, эту функцию также можно выполнять, удерживая нажатой правую кнопку мыши. Очертания заготовки в начале графического моделирования можно представить в виде рамок. В режиме работы " Тест программы" можно использовать функцию увеличения фрагмента, смотри „Увеличение фрагмента”, страница 468. Выберите трехмерное изображение нажатием 1 I-' клавиши Softkey. Скорость построения трехмерной графики зависит от длины режущих кромок (столбец LCUTS в таблице инструмента). Если LCUTS определен равным 0 (базовая настройка), то в процессе моделирования длина кромок рассчитывается как бесконечная, что приводит к большой продолжительности вычислений. 466 Тест программы и отработка программы 1 15.1 Графика (опция ПО Advanced grafic features) Трехмерное изображение
