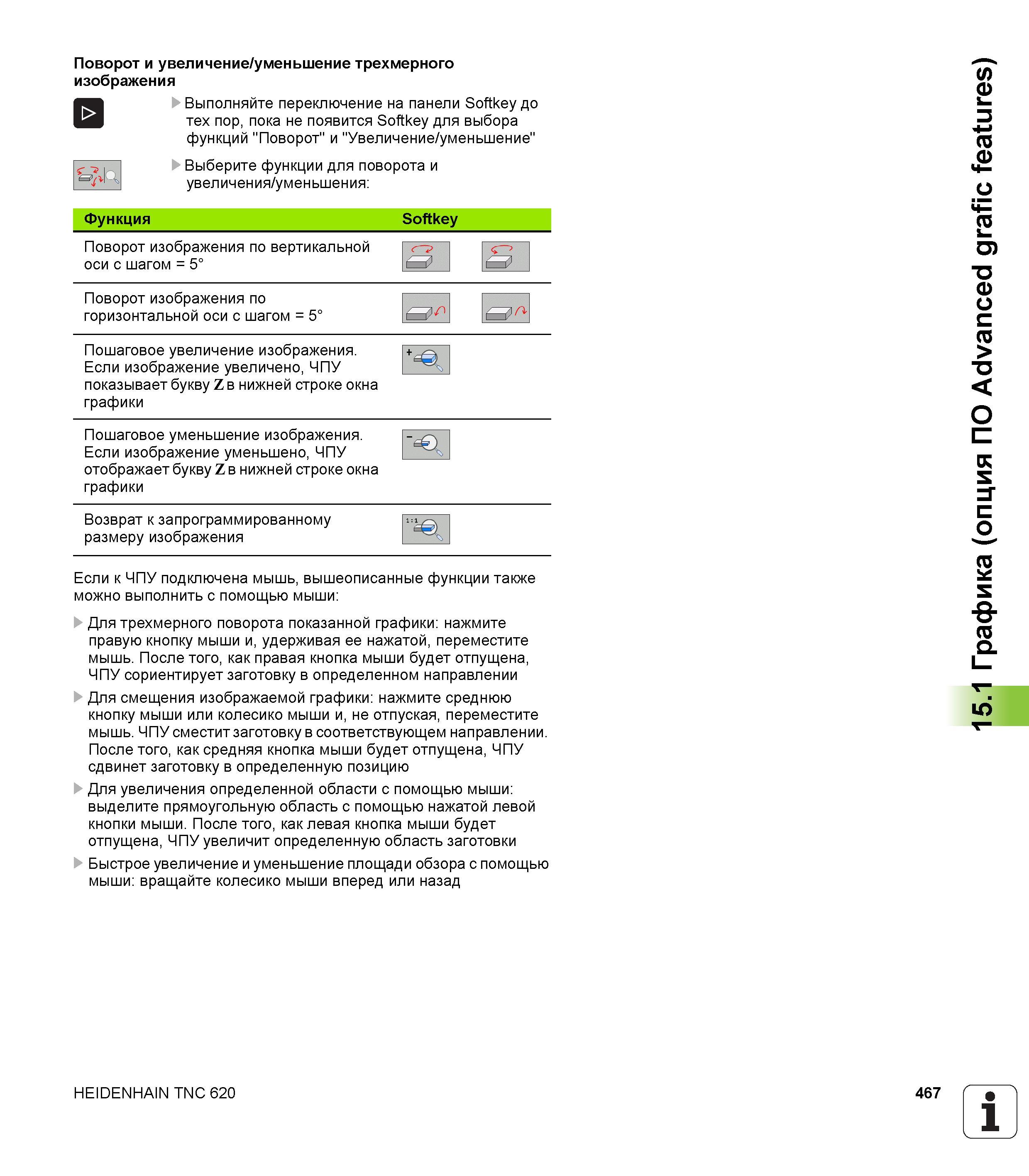

Поворот и увеличение / уменьшение трехмерного изображения Выполняйте переключение на панели Softkey до тех пор, пока не появится Softkey для выбора функций "Поворот" и "Увеличение/уменьшение" Выберите функции для поворота и увеличения/уменьшения Функция Поворот изображения по вертикальной оси с шагом = 5° Softkey > Поворот изображения по горизонтальной оси с шагом = 5° Пошаговое увеличение изображения. Если изображение увеличено, ЧПУ показывает букву Z в нижней строке окна графики Пошаговое уменьшение изображения. Если изображение уменьшено, ЧПУ отображает букву Z в нижней строке окна графики Возврат к запрограммированному размеру изображения Если к ЧПУ подключена мышь, вышеописанные функции также можно выполнить с помощью мыши Для трехмерного поворота показанной графики нажмите правую кнопку мыши и, удерживая ее нажатой, переместите мышь. После того, как правая кнопка мыши будет отпущена, ЧПУ сориентирует заготовку в определенном направлении Для смещения изображаемой графики нажмите среднюю кнопку мыши или колесико мыши и, не отпуская, переместите мышь. ЧПУ сместит заготовку в соответствующем направлении. После того, как средняя кнопка мыши будет отпущена, ЧПУ сдвинет заготовку в определенную позицию Для увеличения определенной области с помощью мыши выделите прямоугольную область с помощью нажатой левой кнопки мыши. После того, как левая кнопка мыши будет отпущена, ЧПУ увеличит определенную область заготовки Быстрое увеличение и уменьшение площади обзора с помощью мыши вращайте колесико мыши вперед или назад HEIDENHAIN TNC 620 467 1 15.1 Графика (опция ПО Advanced grafic features)
