70 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.70

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 70 0070 Lab2u

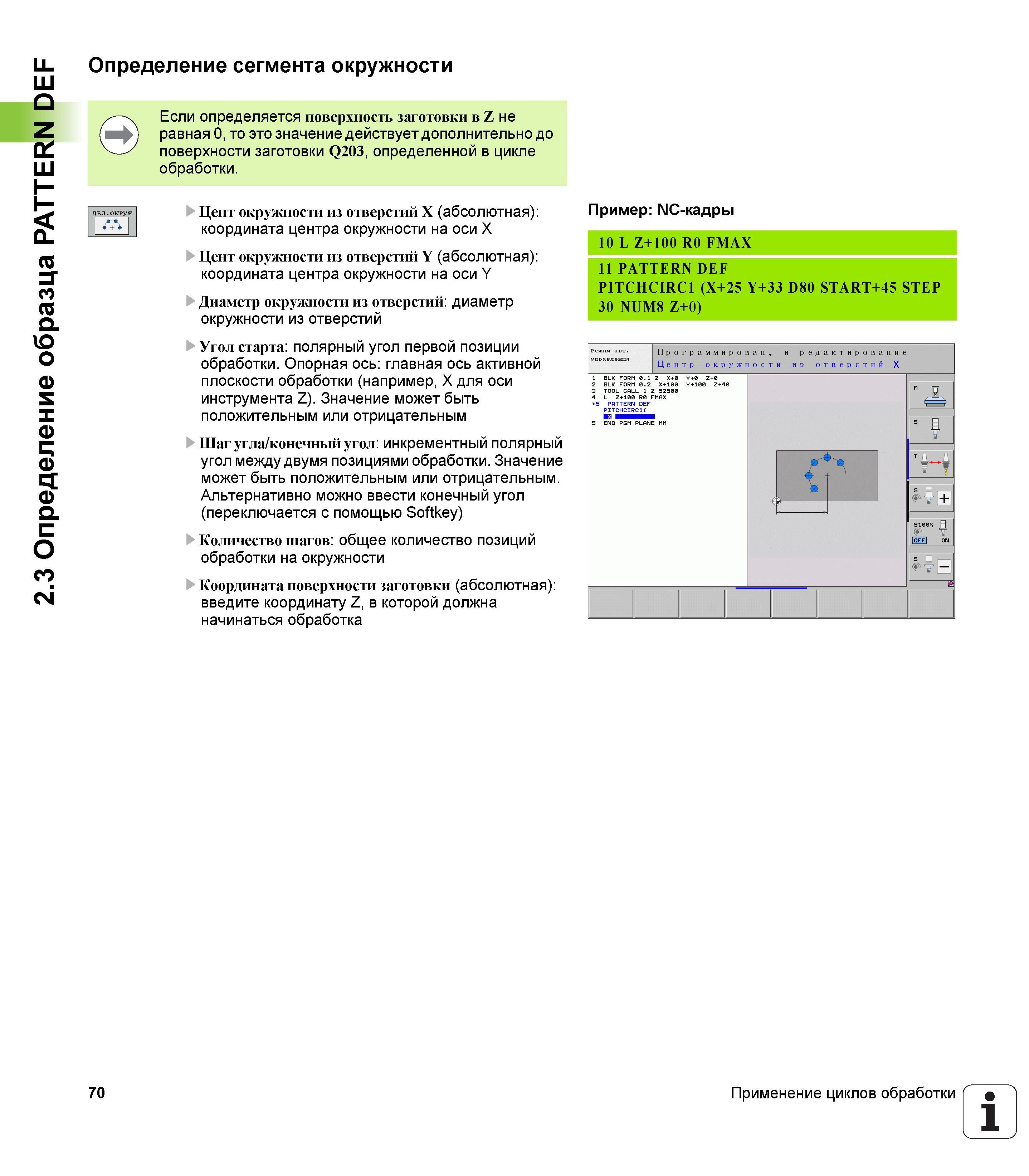

2.3 Определение образца PATTERN DEF Определение сегмента окружности Если определяется поверхность заготовки в Z не равная 0, то это значение действует дополнительно до поверхности заготовки Q203, определенной в цикле обработки. Цент окружности из отверстий X (абсолютная) координата центра окружности на оси X Цент окружности из отверстий Y (абсолютная) координата центра окружности на оси Y Диаметр окружности из отверстий диаметр окружности из отверстий Угол старта полярный угол первой позиции обработки. Опорная ось главная ось активной плоскости обработки (например, X для оси инструмента Z). Значение может быть положительным или отрицательным Шаг угла/конечный угол инкрементный полярный угол между двумя позициями обработки. Значение может быть положительным или отрицательным. Альтернативно можно ввести конечный угол (переключается с помощью Softkey) Количество шагов общее количество позиций обработки на окружности Координата поверхности заготовки (абсолютная) введите координату Z, в которой должна начинаться обработка Пример NC-кадры 10 L Z+100 R0 FMAX 11 PATTERN DEF PITCHCIRC1 (X+25 Y+33 D80 START+45 STEP 30 NUM8 Z+0) 70 Применение циклов обработки
