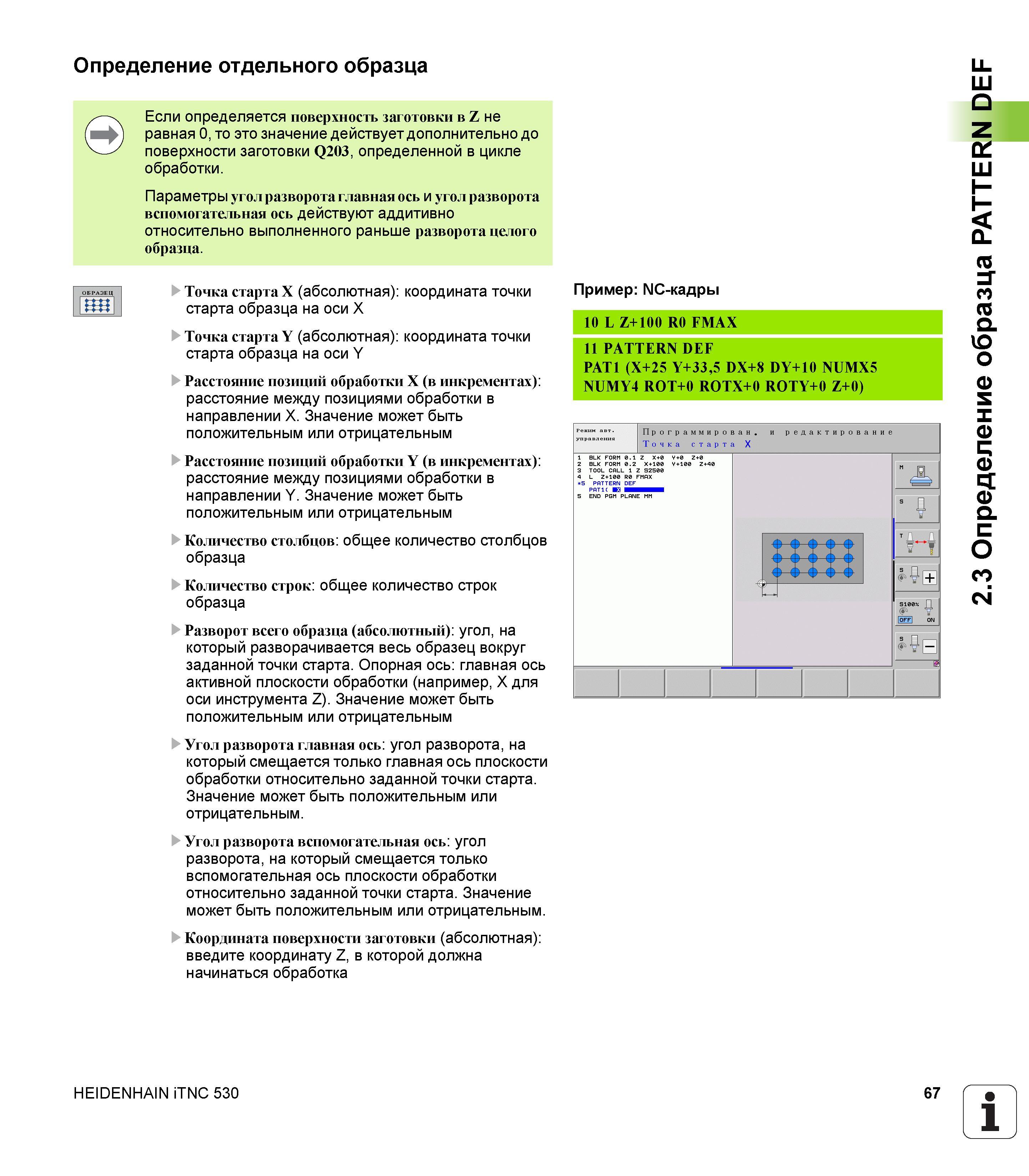

Определение отдельного образца Если определяется поверхность заготовки в Z не равная 0, то это значение действует дополнительно до поверхности заготовки Q203, определенной в цикле обработки. Параметры угол разворота главная ось и угол разворота вспомогательная ось действуют аддитивно относительно выполненного раньше разворота целого образца. Точка старта X (абсолютная) координата точки старта образца на оси X Точка старта Y (абсолютная) координата точки старта образца на оси Y Расстояние позиций обработки X (в инкрементах) расстояние между позициями обработки в направлении X. Значение может быть положительным или отрицательным Расстояние позиций обработки Y (в инкрементах) расстояние между позициями обработки в направлении Y. Значение может быть положительным или отрицательным Количество столбцов общее количество столбцов образца Количество строк общее количество строк образца Разворот всего образца (абсолютный) угол, на который разворачивается весь образец вокруг заданной точки старта. Опорная ось главная ось активной плоскости обработки (например, X для оси инструмента Z). Значение может быть положительным или отрицательным Угол разворота главная ось угол разворота, на который смещается только главная ось плоскости обработки относительно заданной точки старта. Значение может быть положительным или отрицательным. Угол разворота вспомогательная ось угол разворота, на который смещается только вспомогательная ось плоскости обработки относительно заданной точки старта. Значение может быть положительным или отрицательным. Координата поверхности заготовки (абсолютная) введите координату Z, в которой должна начинаться обработка Пример NC-кадры HEIDENHAIN iTNC 530 67 2.3 Определение образца PATTERN DEF
