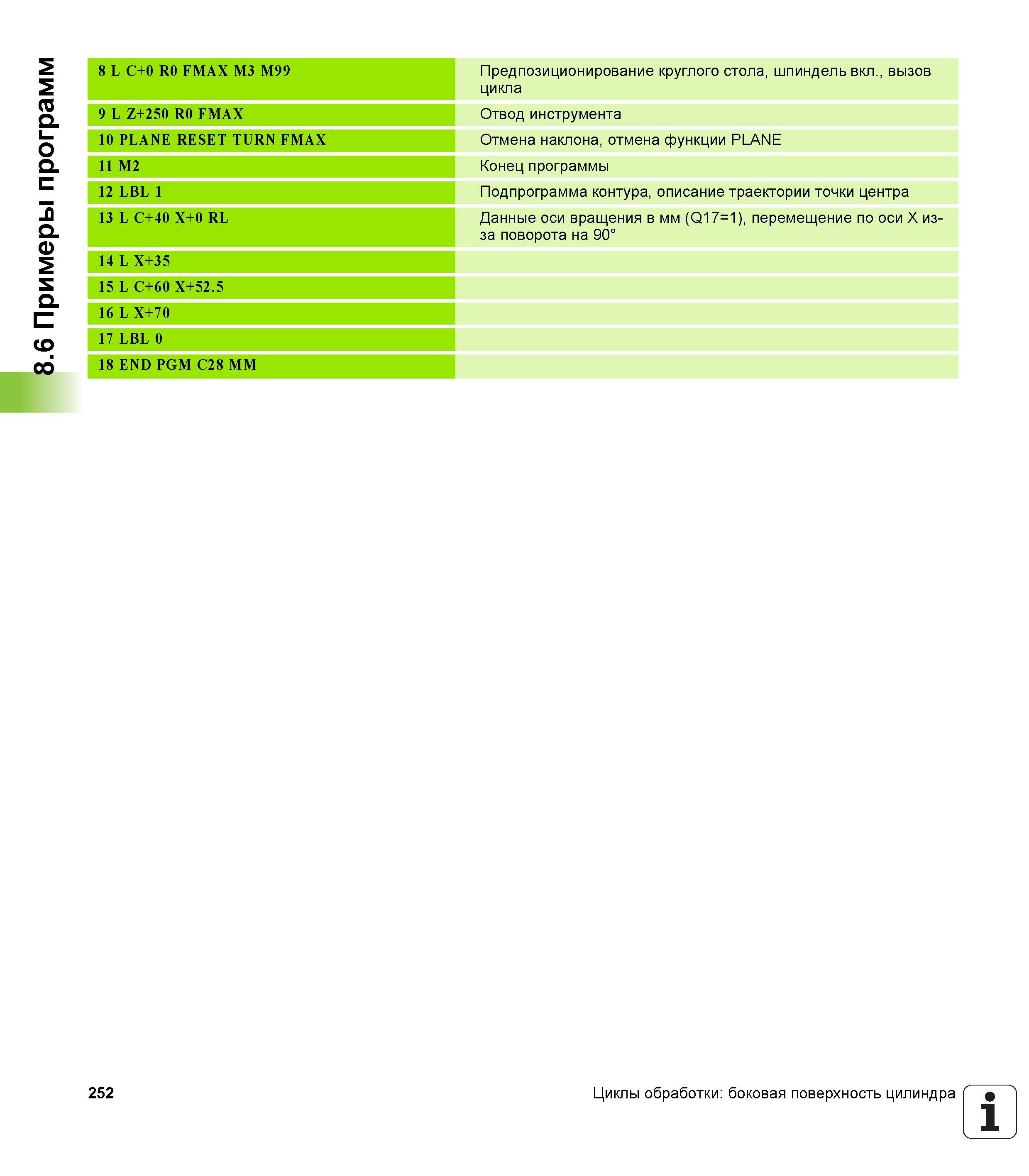

8.6 Примеры программ 8 L C+0 R0 FMAX M3 M99 Предпозиционирование круглого стола, шпиндель вкл., вызов цикла 9 L Z+250 R0 FMAX Отвод инструмента 10 PLANE RESET TURN FMAX Отмена наклона, отмена функции PLANE 11 M2 Конец программы 12 LBL 1 Подпрограмма контура, описание траектории точки центра 13 L C+40 X+0 RL Данные оси вращения в мм (Q17=1), перемещение по оси Х из-за поворота на 90° 14 L X+35 15 L C+60 X+52.5 16 L X+70 17 LBL 0 18 END PGM C28 MM 252 Циклы обработки боковая поверхность цилиндра 1
