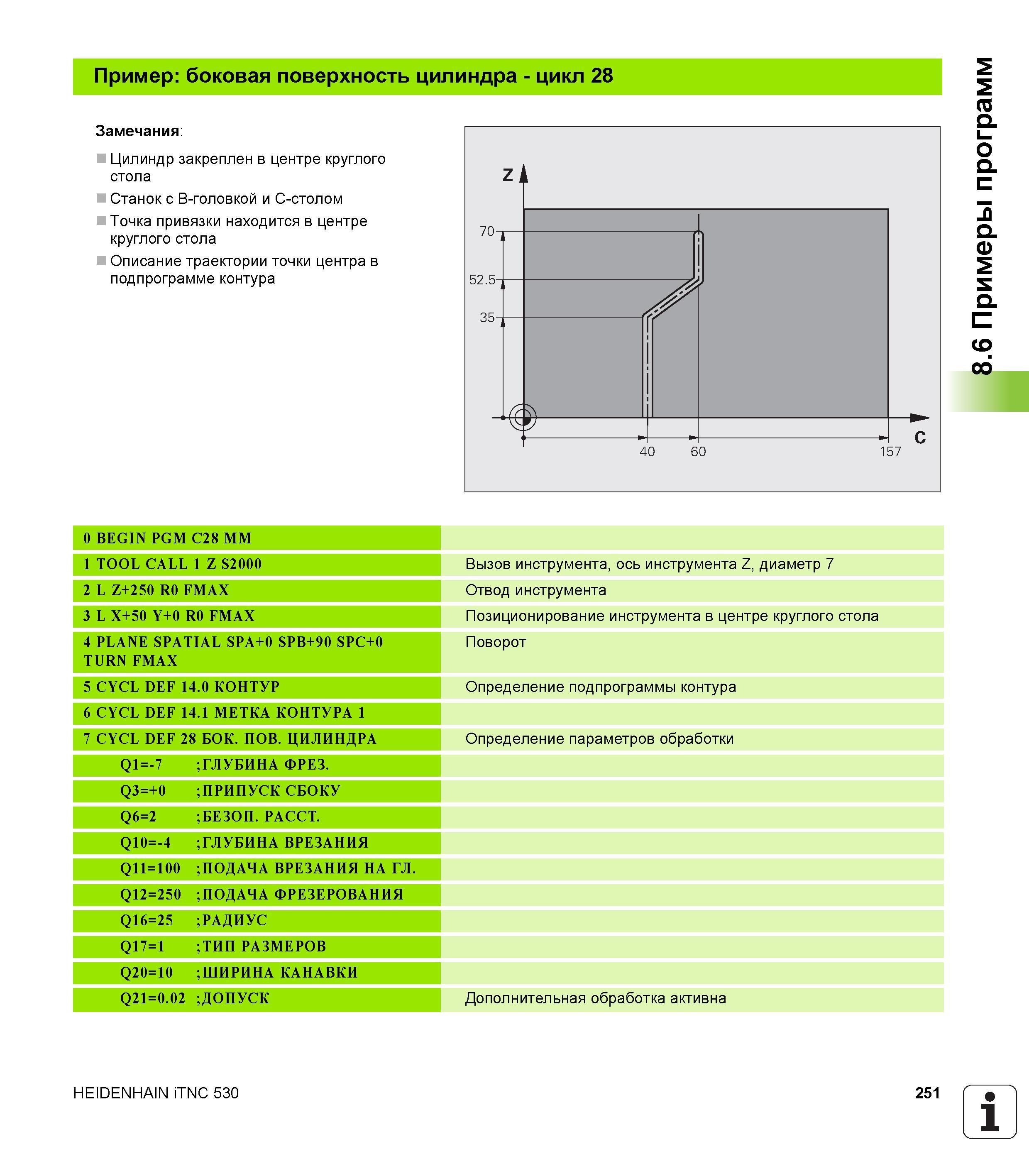

Пример боковая поверхность цилиндра - цикл 28 Замечания Цилиндр закреплен в центре круглого стола Станок с B-головкой и C-столом Точка привязки находится в центре круглого стола Описание траектории точки центра в подпрограмме контура 0 BEGIN PGM C28 MM 1 TOOL CALL 1 Z S2000 2 L Z+250 R0 FMAX 3 L X+50 Y+0 R0 FMAX 4 PLANE SPATIAL SPA+0 SPB+90 SPC+0 TURN FMAX 5 CYCL DEF 14.0 КОНТУР 6 CYCL DEF 14.1 МЕТКА КОНТУРА 1 7 CYCL DEF 28 БОК. ПОВ. ЦИЛИНДРА -7 1=- Q1 ГЛУБИНА ФРЕЗ. Q3=+0 ПРИПУСК СБОКУ Q6=2 БЕЗОП. РАССТ. Q10=-4 ГЛУБИНА ВРЕЗАНИЯ Q11=100 ПОДАЧА ВРЕЗАНИЯ НА ГЛ. Q12=250 ПОДАЧА ФРЕЗЕРОВАНИЯ Q16=25 РАДИУС Q17=1 ТИП РАЗМЕРОВ Q20=10 ШИРИНА КАНАВКИ Q21=0.02 ДОПУСК Вызов инструмента, ось инструмента Z, диаметр 7 Отвод инструмента Позиционирование инструмента в центре круглого стола Поворот Определение подпрограммы контура Определение параметров обработки Дополнительная обработка активна HEIDENHAIN iTNC 530 251 1 _' 8.6 Примеры программ
