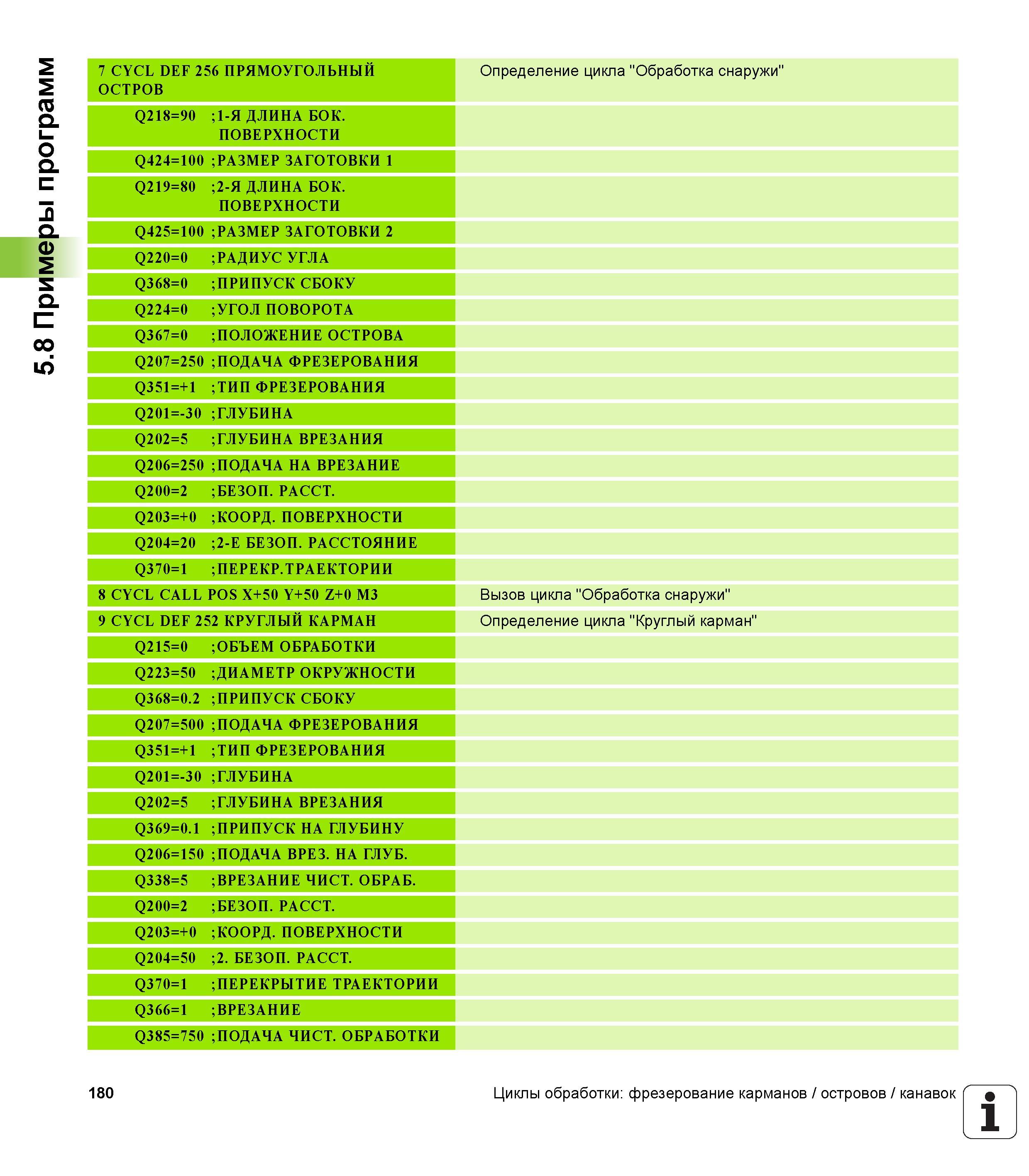

5.8 Примеры программ 7 CYCL DEF 256 ПРЯМОУГОЛЬНЫЙ ОСТРОВ Q218=90 ;1-Я ДЛИНА БОК. ПОВЕРХНОСТИ Q424=100 ;РАЗМЕР ЗАГОТОВКИ 1 Q219=80 ;2-Я ДЛИНА БОК. ПОВЕРХНОСТИ Q425=100 ;РАЗМЕР ЗАГОТОВКИ 2 Q220=0 ; РАДИУС УГЛА Q368=0 ;ПРИПУСК СБОКУ Q224=0 ;УГОЛ ПОВОРОТА Q367=0 ;ПОЛОЖЕНИЕ ОСТРОВА Q207=250 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ Q201=-30 ; ГЛУБИНА Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q206=250 ;ПОДАЧА НА ВРЕЗАНИЕ Q200=2 ;БЕЗОП. РАССТ. Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=20 ;2-Е БЕЗОП. РАССТОЯНИЕ Q370=1 ;ПЕРЕКР. ТРАЕКТОРИИ 8 CYCL CALL POS X+50 Y+50 Z+0 M3 9 CYCL DEF 252 КРУГЛЫЙ КАРМАН Q215=0 ;ОБЪЕМ ОБРАБОТКИ Q223=50 ;ДИАМЕТР ОКРУЖНОСТИ Q368=0.2 ;ПРИПУСК СБОКУ Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ Q201=-30 ; ГЛУБИНА Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q369=0.1 ;ПРИПУСК НА ГЛУБИНУ Q206=150 ;ПОДАЧА ВРЕЗ. НА ГЛУБ. Q338=5 ;ВРЕЗАНИЕ ЧИСТ. ОБРАБ. Q200=2 ;БЕЗОП. РАССТ. Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТ. Q370=1 ;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ Q366=1 ;ВРЕЗАНИЕ Q385=750 ;ПОДАЧА ЧИСТ. ОБРАБОТКИ Определение цикла "Обработка снаружи" Вызов цикла "Обработка снаружи" Определение цикла "Круглый карман" 180 Циклы обработки фрезерование карманов / островов / канавок
