177 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.177

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 177 0177 Lab2u

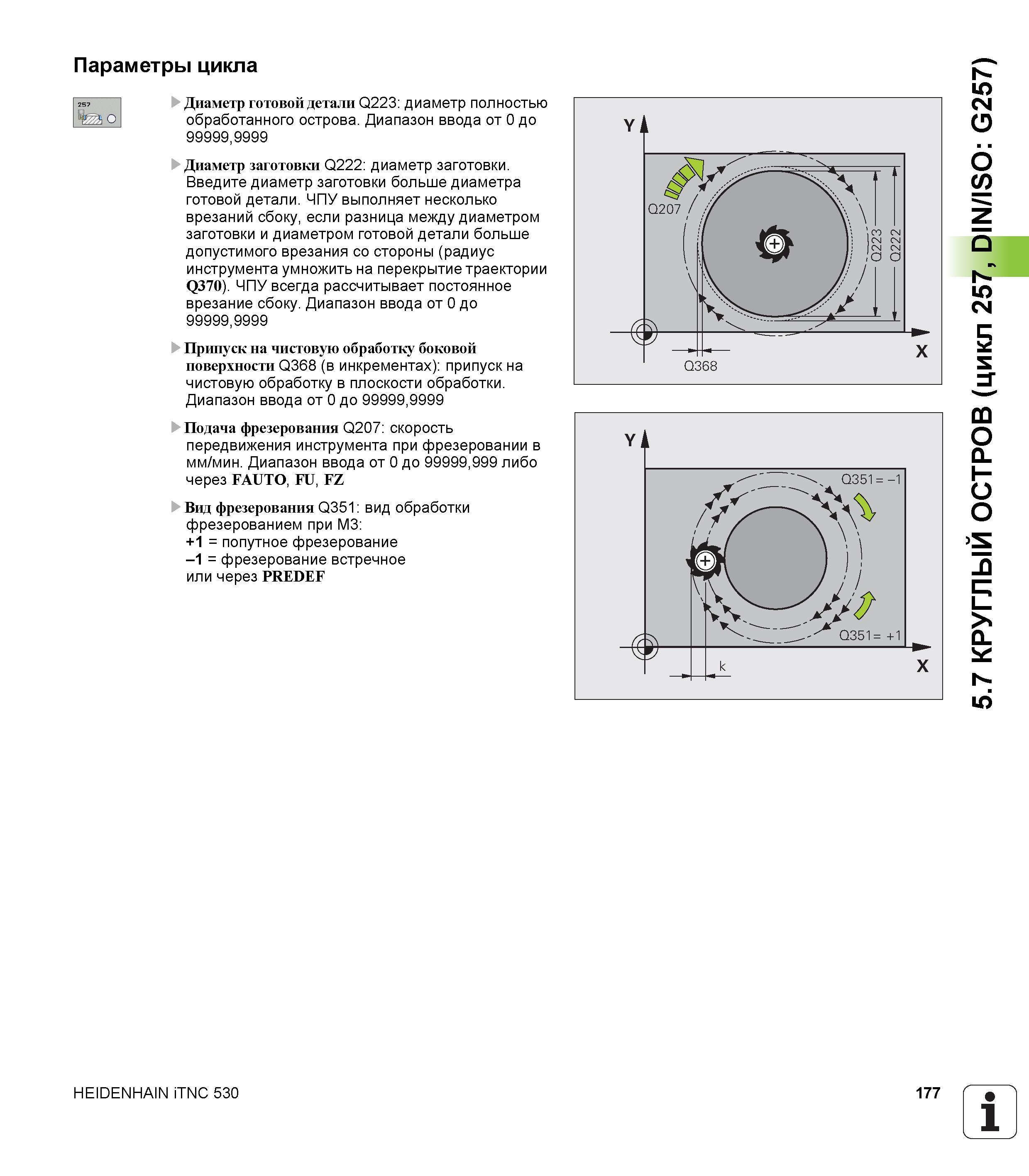

Параметры цикла Диаметр готовой детали Q223 диаметр полностью обработанного острова. Диапазон ввода от 0 до 99999.9999 Диаметр заготовки Q222 диаметр заготовки. Введите диаметр заготовки больше диаметра готовой детали. ЧПУ выполняет несколько врезаний сбоку, если разница между диаметром заготовки и диаметром готовой детали больше допустимого врезания со стороны (радиус инструмента умножить на перекрытие траектории Q370). ЧПУ всегда рассчитывает постоянное врезание сбоку. Диапазон ввода от 0 до 99999.9999 Припуск на чистовую обработку боковой поверхности Q368 (в инкрементах) припуск на чистовую обработку в плоскости обработки. Диапазон ввода от 0 до 99999,9999 Подача фрезерования Q207 скорость передвижения инструмента при фрезеровании в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU, FZ Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = фрезерование встречное или через PREDEF Y; Г 4 \ Q351 = -1 Щ ) I j Q351= +1 V k X HEIDENHAIN iTNC 530 177 1 5.7 КРУГЛЫЙ ОСТРОВ (цикл 257, DIN/ISO G257)
