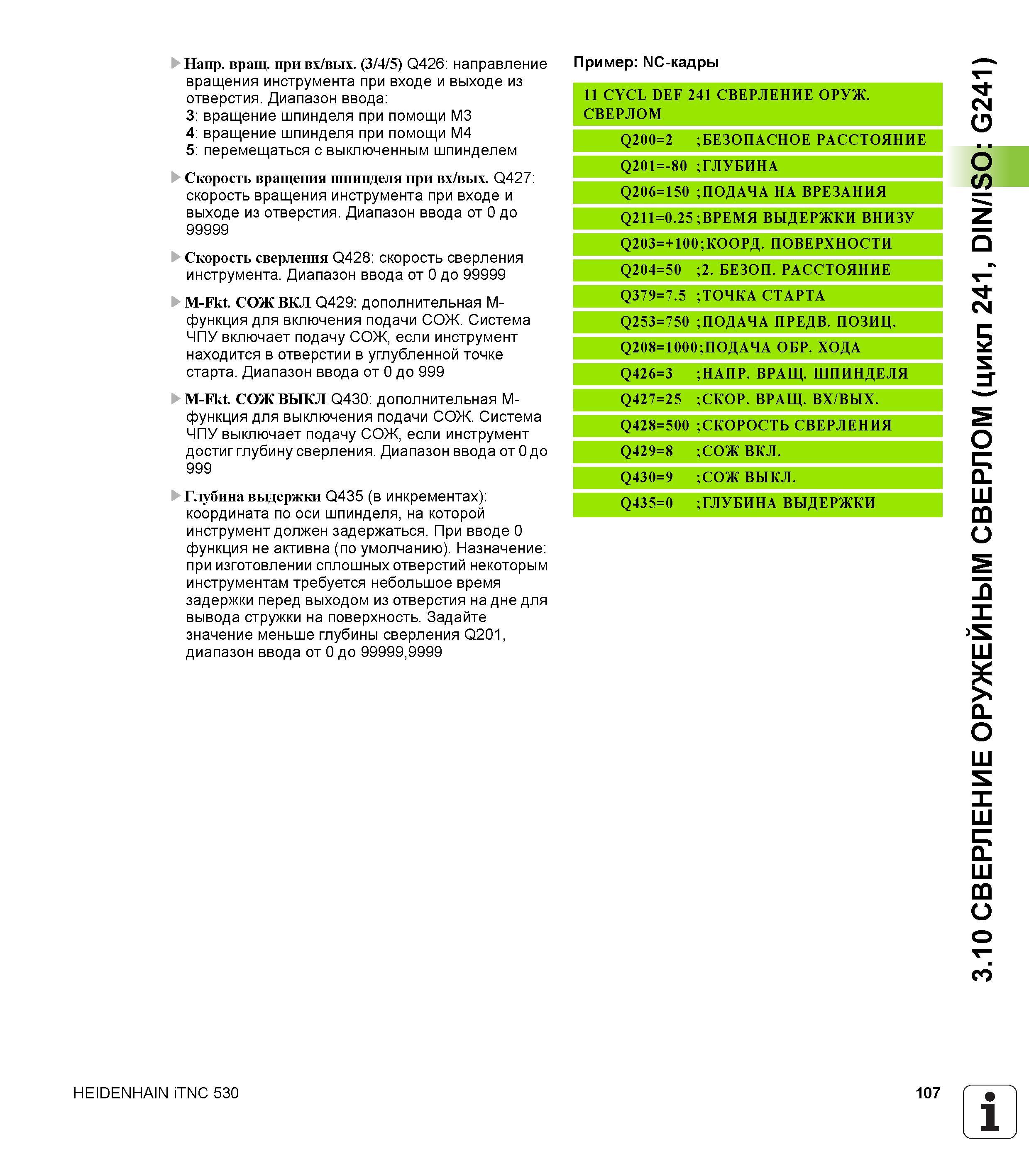

Напр. вращ. при вх/вых. (3/4/5) Q426 направление вращения инструмента при входе и выходе из отверстия. Диапазон ввода 3 вращение шпинделя при помощи M3 4 вращение шпинделя при помощи M4 5 перемещаться с выключенным шпинделем Скорость вращения шпинделя при вх/вых. Q427 скорость вращения инструмента при входе и выходе из отверстия. Диапазон ввода от 0 до 99999 Скорость сверления Q428 скорость сверления инструмента. Диапазон ввода от 0 до 99999 M-Fkt. СОЖ ВКЛ Q429 дополнительная M-функция для включения подачи СОЖ. Система ЧПУ включает подачу СОЖ, если инструмент находится в отверстии в углубленной точке старта. Диапазон ввода от 0 до 999 M-Fkt. СОЖ ВЫКЛ Q430 дополнительная M-функция для выключения подачи СОЖ. Система ЧПу выключает подачу СОЖ, если инструмент достиг глубину сверления. Диапазон ввода от 0 до 999 Глубина выдержки Q435 (в инкрементах) координата по оси шпинделя, на которой инструмент должен задержаться. При вводе 0 функция не активна (по умолчанию). Назначение при изготовлении сплошных отверстий некоторым инструментам требуется небольшое время задержки перед выходом из отверстия на дне для вывода стружки на поверхность. Задайте значение меньше глубины сверления Q201, диапазон ввода от 0 до 99999,9999 Пример NC-кадры 11 CYCL DEF 241 СВЕРЛЕНИЕ ОРУЖ. СВЕРЛОМ Q200=2 БЕЗОПАСНОЕ РАССТОЯНИЕ Q201=-80 ГЛУБИНА Q206=150 ;ПОДАЧА НА ВРЕЗАНИЯ Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q203=+100;КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТОЯНИЕ .5 = Г- Q ТОЧКА СТАРТА Q253=750 ;ПОДАЧА ПРЕДВ. ПОЗИЦ. Q208=1000;ПОДАЧА ОБР. ХОДА Q426=3 НАПР. ВРАЩ. ШПИНДЕЛЯ Q427=25 СКОР. ВРАЩ. ВХ/ВЫХ. Q428=500 СКОРОСТЬ СВЕРЛЕНИЯ Q429=8 СОЖ ВКЛ. Q430=9 СОЖ ВЫКЛ. Q435=0 ГЛУБИНА ВЫДЕРЖКИ HEIDENHAIN iTNC 530 107 1 _' 3.10 СВЕРЛЕНИЕ ОРУЖЕЙНЫМ СВЕРЛОМ (цикл 241, DIN/ISO G241)
