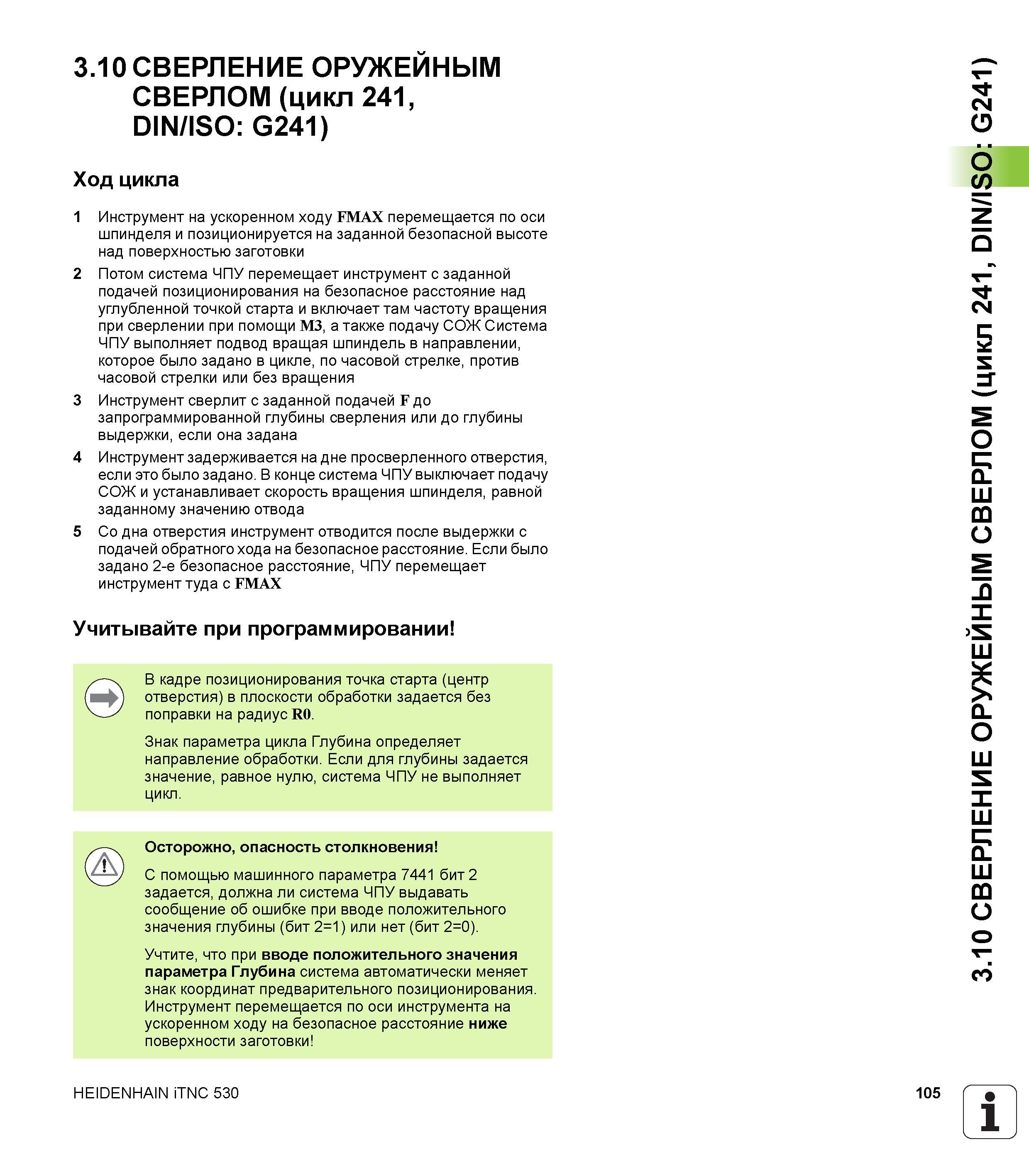

3.10 СВЕРЛЕНИЕ ОРУЖЕЙНЫМ СВЕРЛОМ (цикл 241, DIN/ISO G241) Ход цикла 1 Инструмент на ускоренном ходу FMAX перемещается по оси шпинделя и позиционируется на заданной безопасной высоте над поверхностью заготовки 2 Потом система ЧПУ перемещает инструмент с заданной подачей позиционирования на безопасное расстояние над углубленной точкой старта и включает там частоту вращения при сверлении при помощи M3, а также подачу СОЖ Система ЧПУ выполняет подвод вращая шпиндель в направлении, которое было задано в цикле, по часовой стрелке, против часовой стрелки или без вращения 3 Инструмент сверлит с заданной подачей F до запрограммированной глубины сверления или до глубины выдержки, если она задана 4 Инструмент задерживается на дне просверленного отверстия, если это было задано. В конце система ЧПУ выключает подачу СОЖ и устанавливает скорость вращения шпинделя, равной заданному значению отвода 5 Со дна отверстия инструмент отводится после выдержки с подачей обратного хода на безопасное расстояние. Если было задано 2-е безопасное расстояние, ЧПУ перемещает инструмент туда с FMAX Учитывайте при программировании В кадре позиционирования точка старта (центр отверстия) в плоскости обработки задается без поправки на радиус R0. Знак параметра цикла Глубина определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Осторожно, опасность столкновения С помощью машинного параметра 7441 бит 2 задается, должна ли система чПу выдавать сообщение об ошибке при вводе положительного значения глубины (бит 2=1) или нет (бит 2=0). Учтите, что при вводе положительного значения параметра Глубина система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки HEIDENHAIN iTNC 530 105 1 3.10 СВЕРЛЕНИЕ ОРУЖЕЙНЫМ СВЕРЛОМ (цикл 241, DIN/ISO G241)
