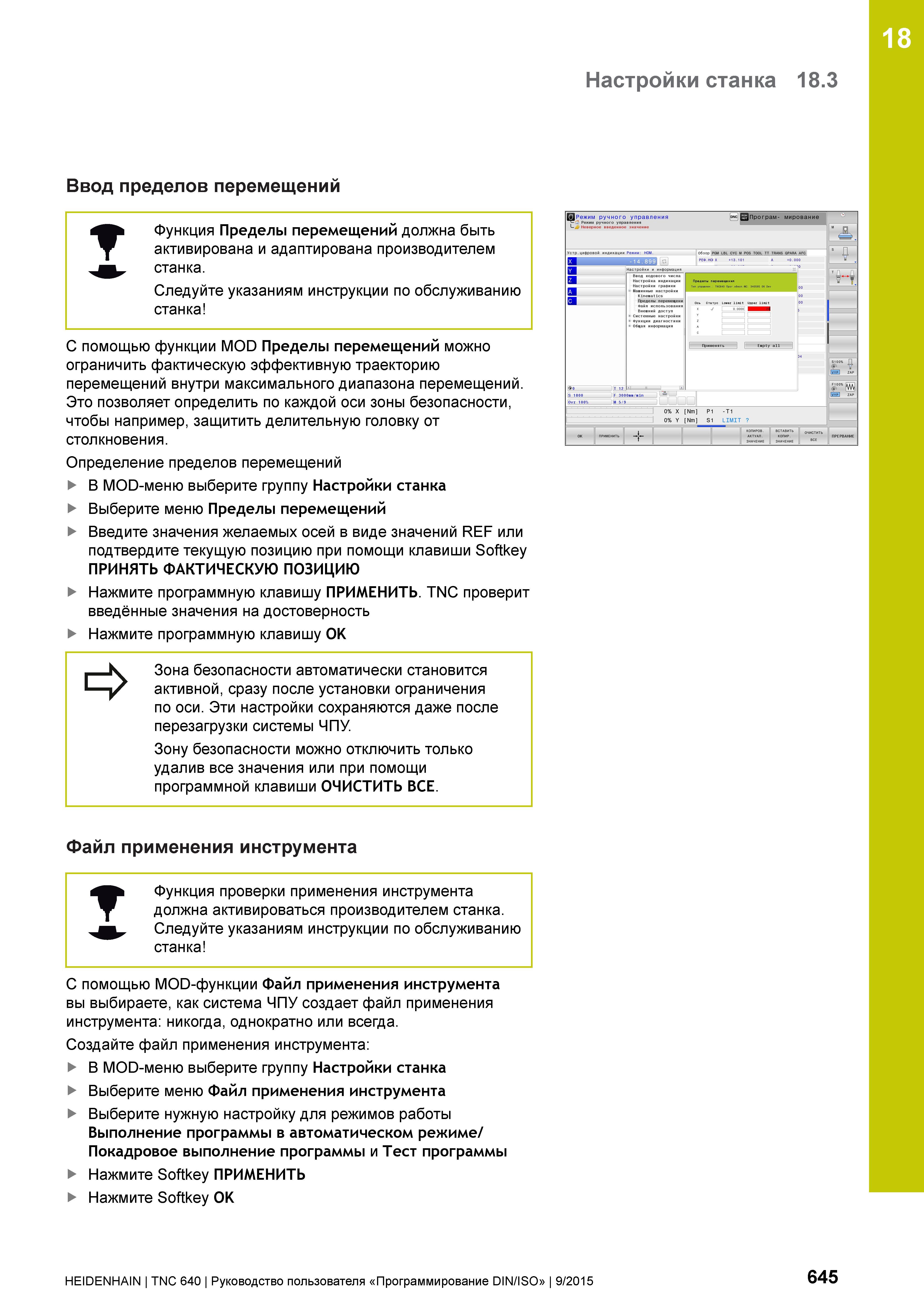

18 Настройки станка 18.3 Ввод пределов перемещений Функция Пределы перемещений должна быть активирована и адаптирована производителем станка. Следуйте указаниям инструкции по обслуживанию станка С помощью функции MOD Пределы перемещений можно ограничить фактическую эффективную траекторию перемещений внутри максимального диапазона перемещений. Это позволяет определить по каждой оси зоны безопасности, чтобы например, защитить делительную головку от столкновения. Определение пределов перемещений В MOD-меню выберите группу Настройки станка Выберите меню Пределы перемещений Введите значения желаемых осей в виде значений REF или подтвердите текущую позицию при помощи клавиши Softkey ПРИНЯТЬ ФАКТИЧЕСКУЮ ПОЗИЦИЮ Нажмите программную клавишу ПРИМЕНИТЬ. TNC проверит введённые значения на достоверность Нажмите программную клавишу OK => Зона безопасности автоматически становится активной, сразу после установки ограничения по оси. Эти настройки сохраняются даже после перезагрузки системы ЧПУ. Зону безопасности можно отключить только удалив все значения или при помощи программной клавиши ОЧИСТИТЬ ВСЕ. Файл применения инструмента Функция проверки применения инструмента должна активироваться производителем станка. Следуйте указаниям инструкции по обслуживанию станка С помощью MOD-функции Файл применения инструмента вы выбираете, как система ЧПУ создает файл применения инструмента: никогда, однократно или всегда. Создайте файл применения инструмента: В MOD-меню выберите группу Настройки станка Выберите меню Файл применения инструмента Выберите нужную настройку для режимов работы Выполнение программы в автоматическом режиме/ Покадровое выполнение программы и Тест программы Нажмите Softkey ПРИМЕНИТЬ Нажмите Softkey OK HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 645
