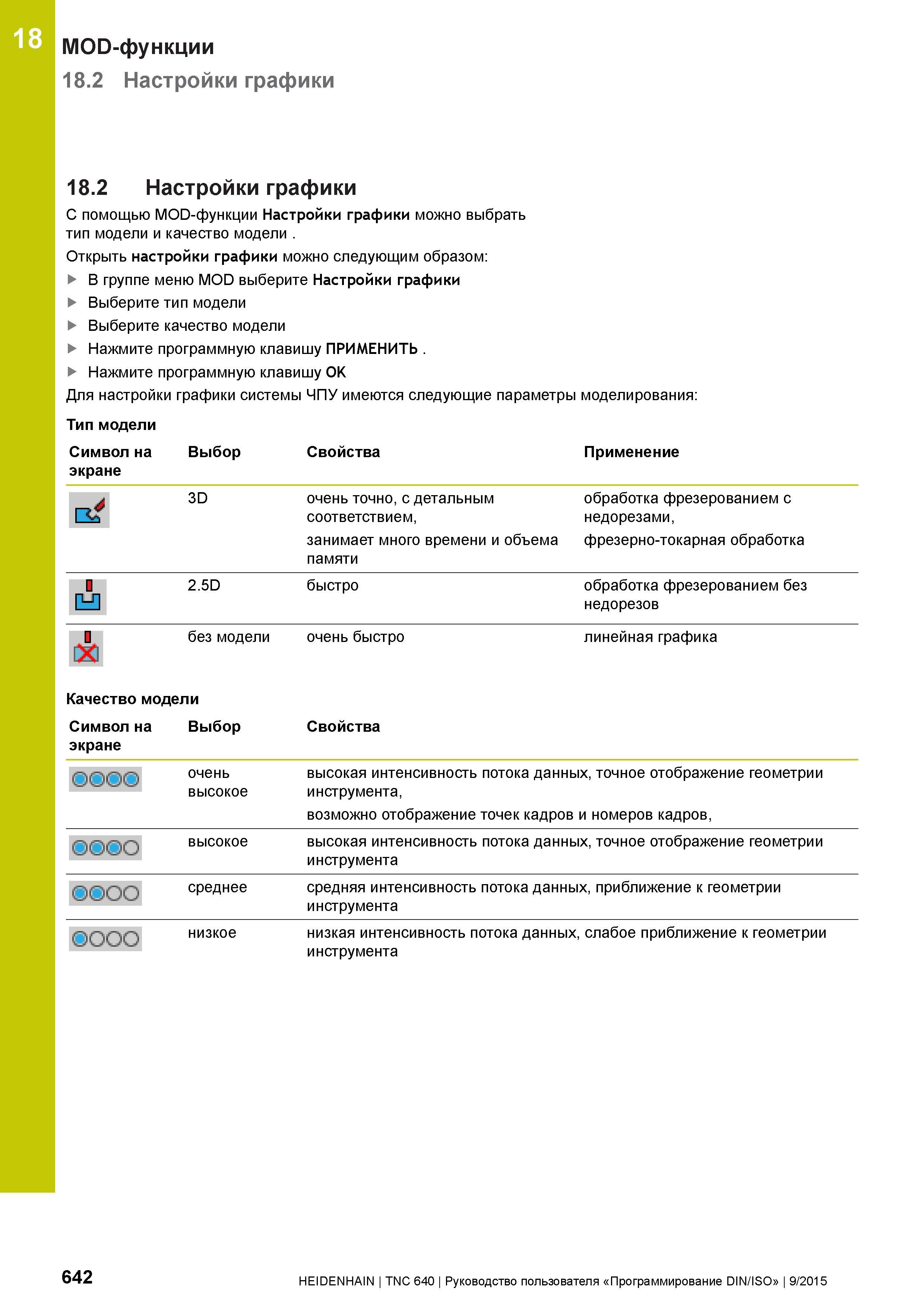

18 MOD-функции 18.2 Настройки графики 18.2 Настройки графики С помощью MOD-функции Настройки графики можно выбрать тип модели и качество модели . Открыть настройки графики можно следующим образом: В группе меню MOD выберите Настройки графики Выберите тип модели Выберите качество модели Нажмите программную клавишу ПРИМЕНИТЬ . Нажмите программную клавишу OK Для настройки графики системы ЧПУ имеются следующие параметры моделирования: Тип модели Символ на Выбор Свойства Применение экране 3D очень точно, с детальным обработка фрезерованием с соответствием, недорезами, занимает много времени и объема фрезерно-токарная обработка памяти 2.5D быстро обработка фрезерованием без недорезов без модели очень быстро линейная графика Качество модели Символ на Выбор экране среднее низкое Свойства очень высокая интенсивность потока данных, точное отображение геометрии высокое инструмента, возможно отображение точек кадров и номеров кадров, высокое высокая интенсивность потока данных, точное отображение геометрии инструмента средняя интенсивность потока данных, приближение к геометрии инструмента низкая интенсивность потока данных, слабое приближение к геометрии инструмента 642 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
