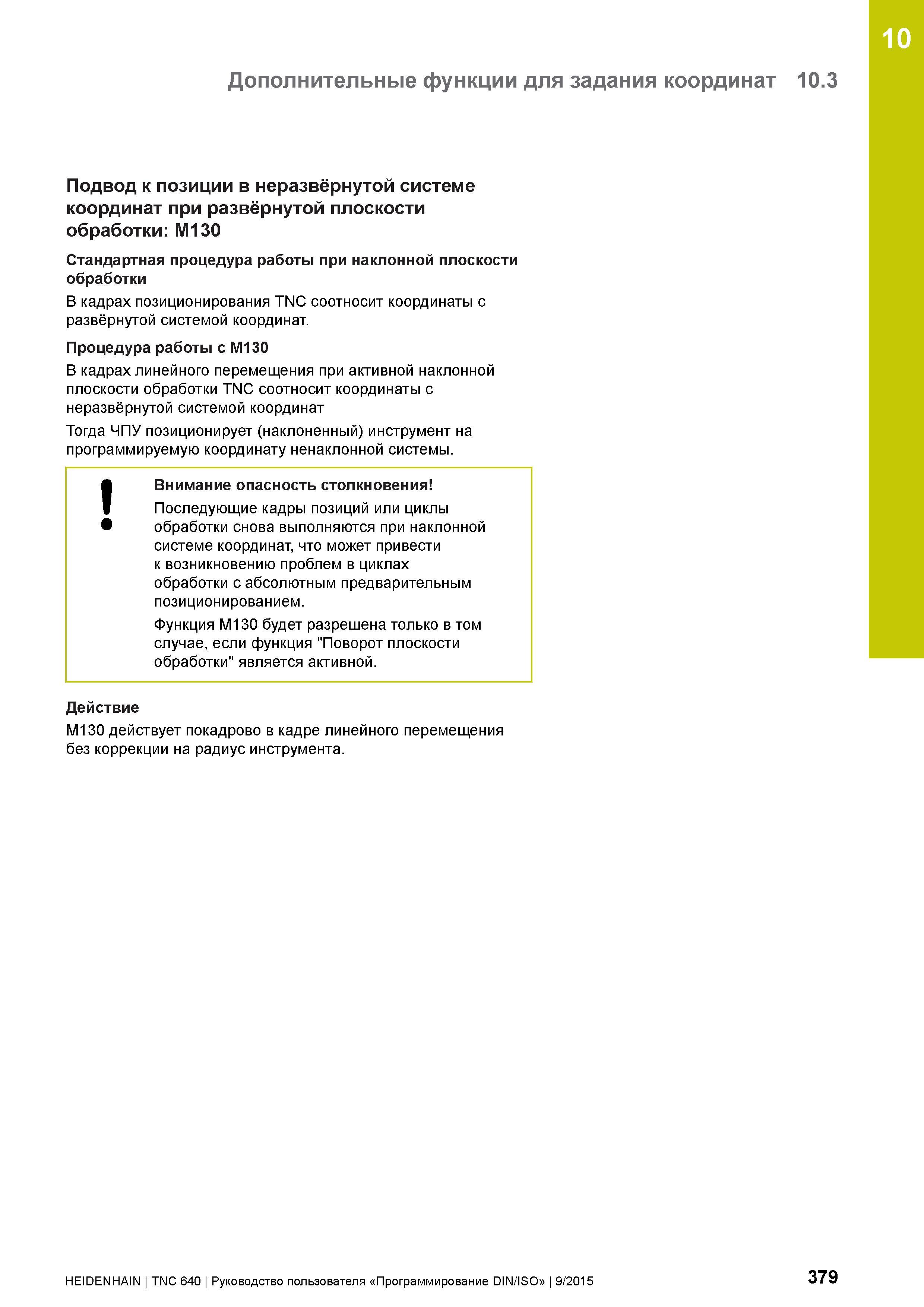

10 Дополнительные функции для задания координат 10.3 Подвод к позиции в неразвёрнутой системе координат при развёрнутой плоскости обработки: М130 Стандартная процедура работы при наклонной плоскости обработки В кадрах позиционирования TNC соотносит координаты с развёрнутой системой координат. Процедура работы с M130 В кадрах линейного перемещения при активной наклонной плоскости обработки TNC соотносит координаты с неразвёрнутой системой координат Тогда ЧПУ позиционирует (наклоненный) инструмент на программируемую координату ненаклонной системы. (Внимание опасность столкновения Последующие кадры позиций или циклы обработки снова выполняются при наклонной системе координат, что может привести к возникновению проблем в циклах обработки с абсолютным предварительным позиционированием. Функция M130 будет разрешена только в том случае, если функция "Поворот плоскости обработки" является активной. Действие M130 действует покадрово в кадре линейного перемещения без коррекции на радиус инструмента. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 379
