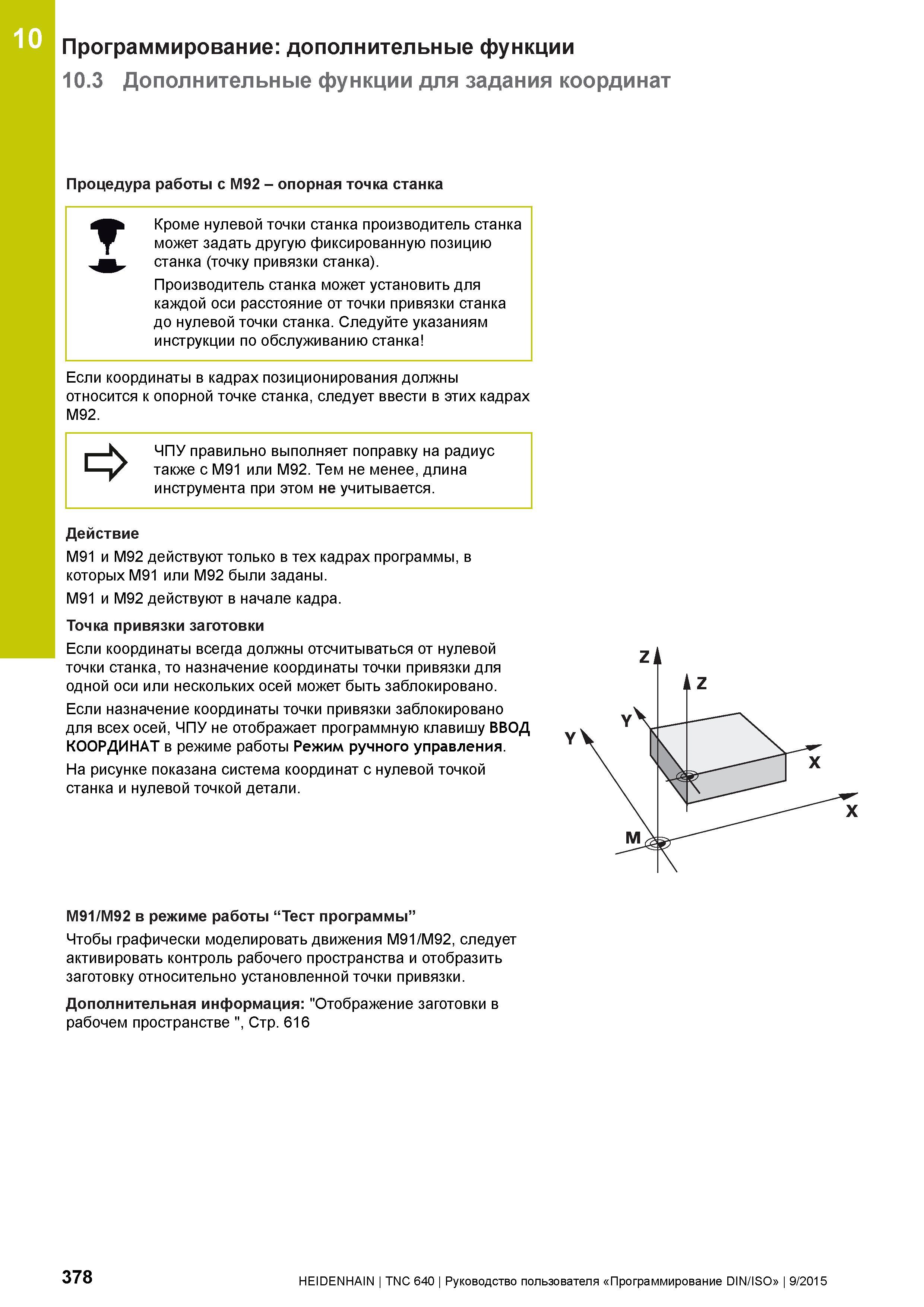

Программирование: дополнительные функции 10.3 Дополнительные функции для задания координат Процедура работы с M92 - опорная точка станка т Кроме нулевой точки станка производитель станка может задать другую фиксированную позицию станка (точку привязки станка). Производитель станка может установить для каждой оси расстояние от точки привязки станка до нулевой точки станка. Следуйте указаниям инструкции по обслуживанию станка Если координаты в кадрах позиционирования должны относится к опорной точке станка, следует ввести в этих кадрах M92. ЧПУ правильно выполняет поправку на радиус также с M91 или M92. Тем не менее, длина инструмента при этом не учитывается. Действие M91 и M92 действуют только в тех кадрах программы, в которых M91 или M92 были заданы. M91 и M92 действуют в начале кадра. Точка привязки заготовки Если координаты всегда должны отсчитываться от нулевой точки станка, то назначение координаты точки привязки для одной оси или нескольких осей может быть заблокировано. Если назначение координаты точки привязки заблокировано для всех осей, ЧПУ не отображает программную клавишу ВВОД КООРДИНАТ в режиме работы Режим ручного управления. На рисунке показана система координат с нулевой точкой станка и нулевой точкой детали. M91/M92 в режиме работы “Тест программы” Чтобы графически моделировать движения M91/M92, следует активировать контроль рабочего пространства и отобразить заготовку относительно установленной точки привязки. Дополнительная информация: "Отображение заготовки в рабочем пространстве ", Стр. 616 378 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
